【タッチスイッチP10シリーズ】Uカバー付きで購入した場合のナット取外し手順

タッチスイッチP10シリーズは、標準付属品のナット２個があらかじめスイッチ本体に装着された状態で納品されます。（図①）
Ｕカバー （ゴムブーツ保護カバー）をオプション購入された場合、機械への搭載時にお客様自身でUカバーを取外し、ナットを取外していただく必要があります。以下の手順に従って作業を進めてください。

ナットの取外し方

手順1. Uカバーを取り外す

まずはじめにUカバーを取外します。　

①E止め輪　②Uカバー　③Oリング　の順で外します。
④のリングは反時計方向に回して外します。

手順2. ナットを取外す

Uカバーが外れたら、続いてナットを取外し、スイッチを機械に設置します。

手順3. Uカバーを取り付ける

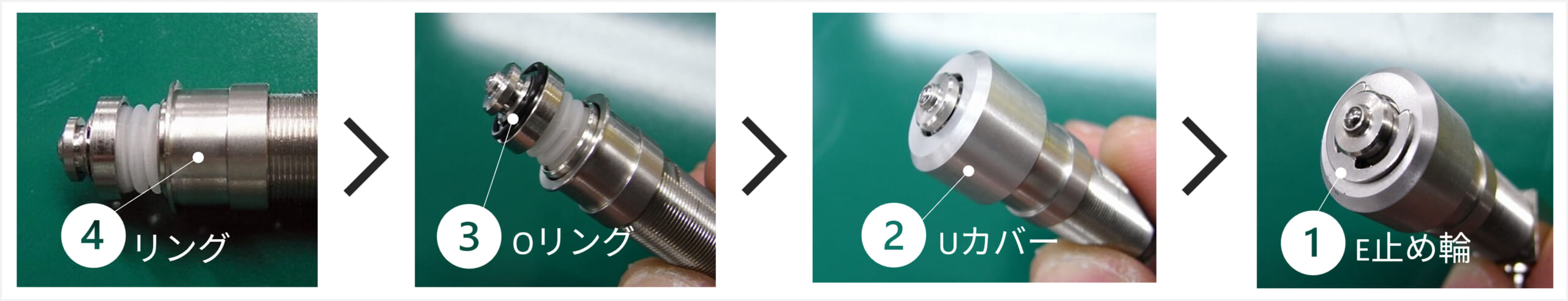

④③②①の順で各部品を再び取付けます。

④リングは止まるまで締めこんでください。
③Oリングはブーツ押えの段差部に装着してください。
②のUカバーをかぶせてください。
①Uカバーが斜めにならないようにE止め輪を止めてください。

最後に、コンタクトを押してスムーズに動くことを確認してください。
