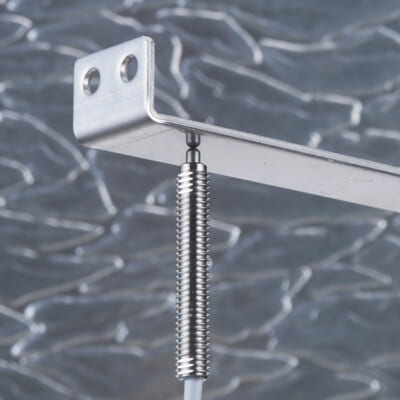

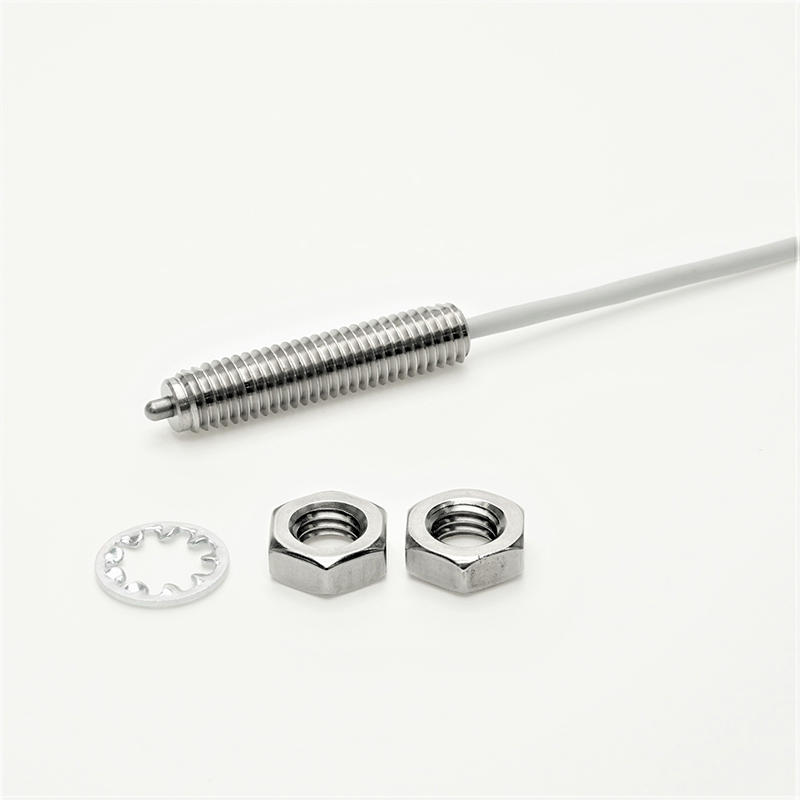

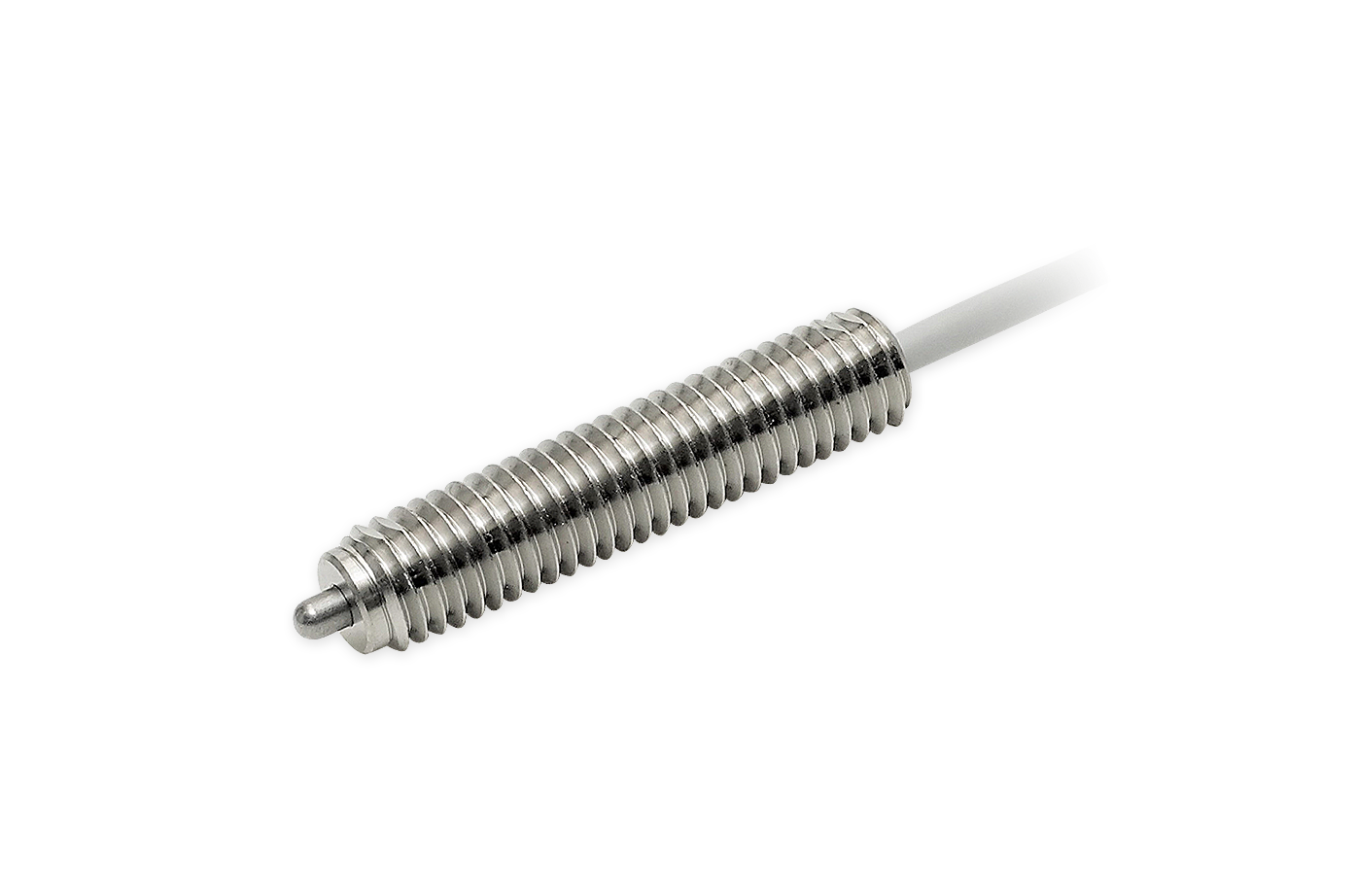

スプリングプランジャにタッチスイッチを内蔵した１台２役機能。

スプリングプランジャによるワーク跳ね出しとタッチスイッチの出力信号を同時に実現。
部品点数の節減で、機械の小形化が実現。

カタログダウンロード
お問い合わせフォーム

機種ラインナップはこちら

  • 国内生産
  • 高耐久性
  • ロングセラー
  • コストダウン
  • 高精度

選ばれる理由

スプリングプランジャによるワーク跳ね出しとタッチスイッチの出力信号を同時に実現。

スプリングプランジャによるワーク跳ね出しとタッチスイッチの出力信号を同時に実現。

部品点数の節減で、機械の小形化が実現。

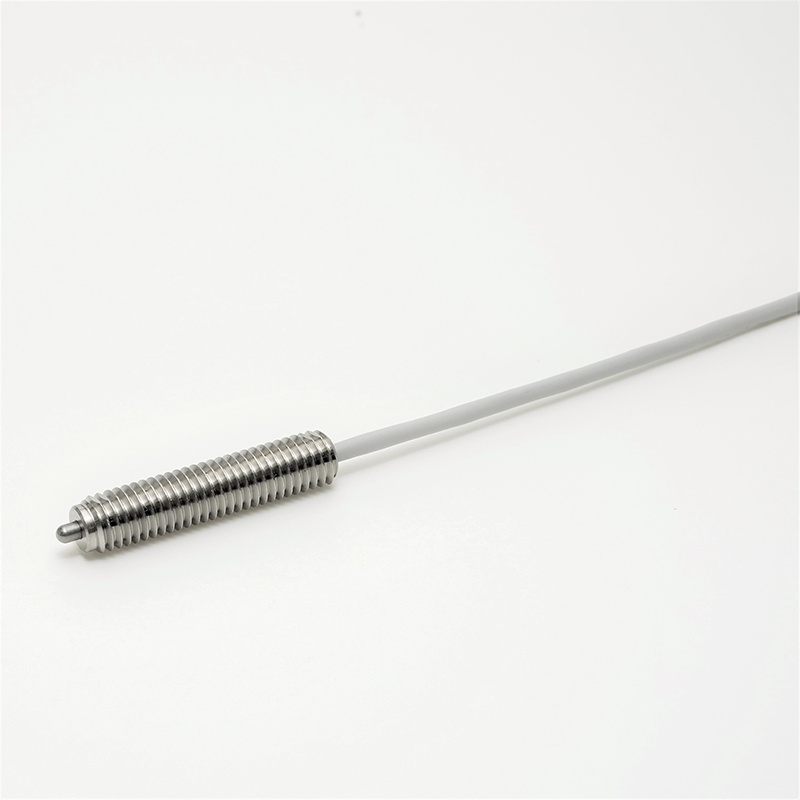

ロングストローク、強接触力

ロングストローク、強接触力

先端がピン形状のため、ボールプランジャに比べ、ストロークが長いのが特長。
ばねを内蔵し、接触力最大11Nで常に押し上げているので、ワークの位置決め＋突き出しに適しています。

カスタマイズ可能なオプション

カスタマイズ可能なオプション

・LEDの追加
・接触力の変更

【位置決めタッチスイッチ】アプリケーション紹介

【精密位置決めタッチスイッチ】 高耐久性の裏側をご紹介

機種ラインナップ

型番 動作形態 繰返し精度 外形 全体の動き IP規格・保護構造 LED 価格 ダウンロード

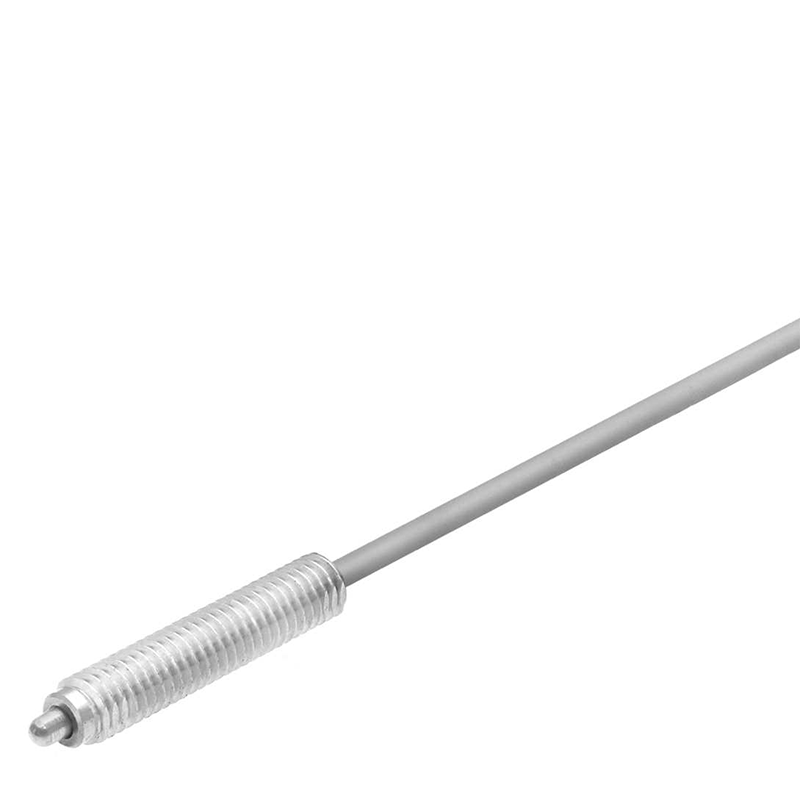

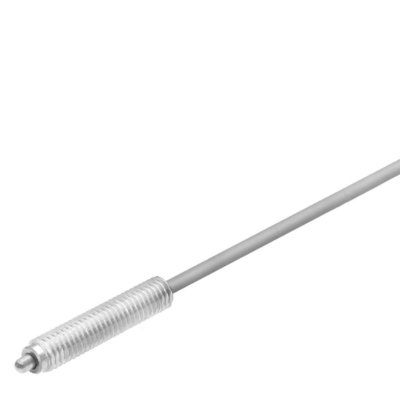

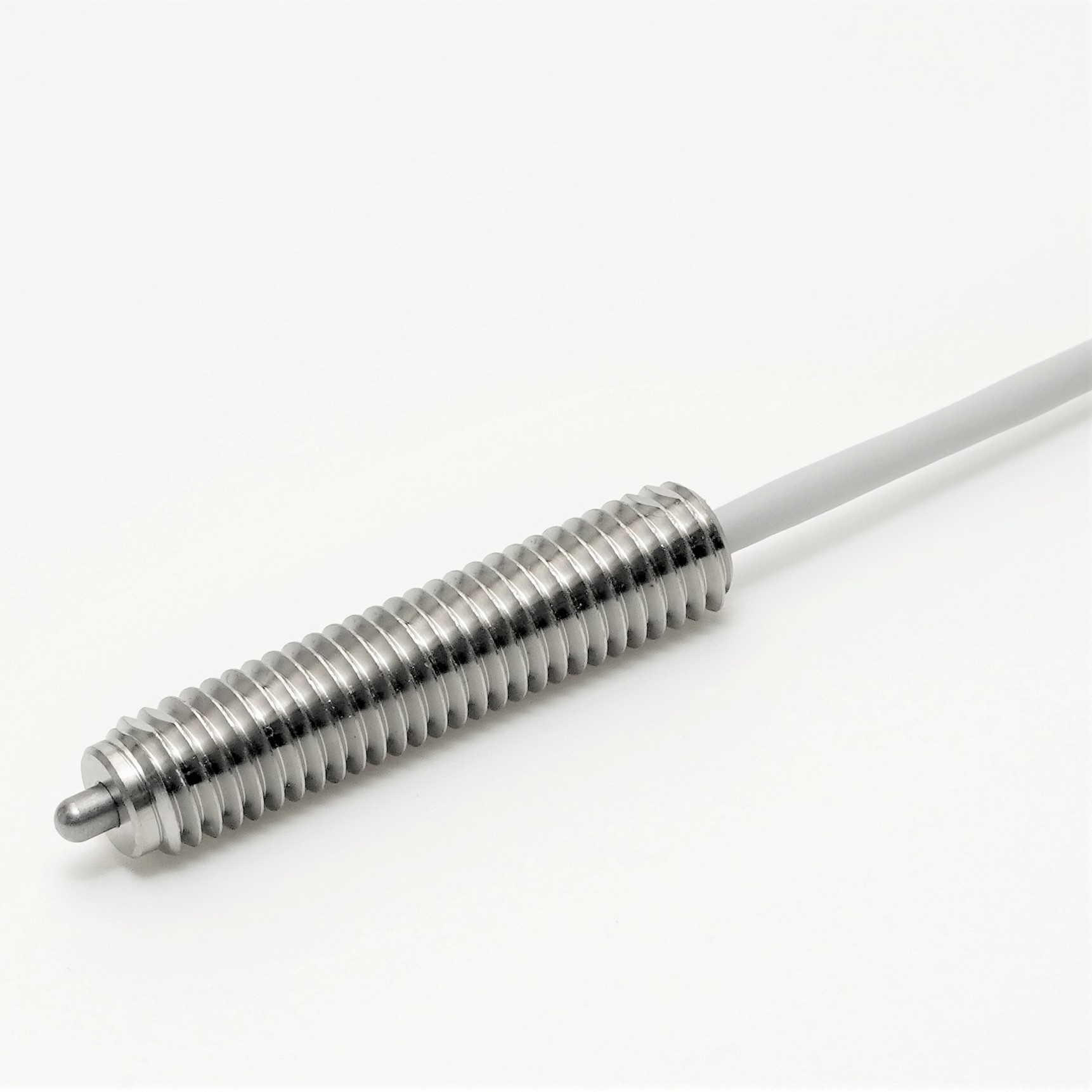

SP060A SP060A A:NO 10μm M6（並目） 3mm IP40 無し ¥3,120 VONAで買う
SP060A-L A:NO 10μm M6（並目） 3mm IP40 付き ¥3,480 VONAで買う

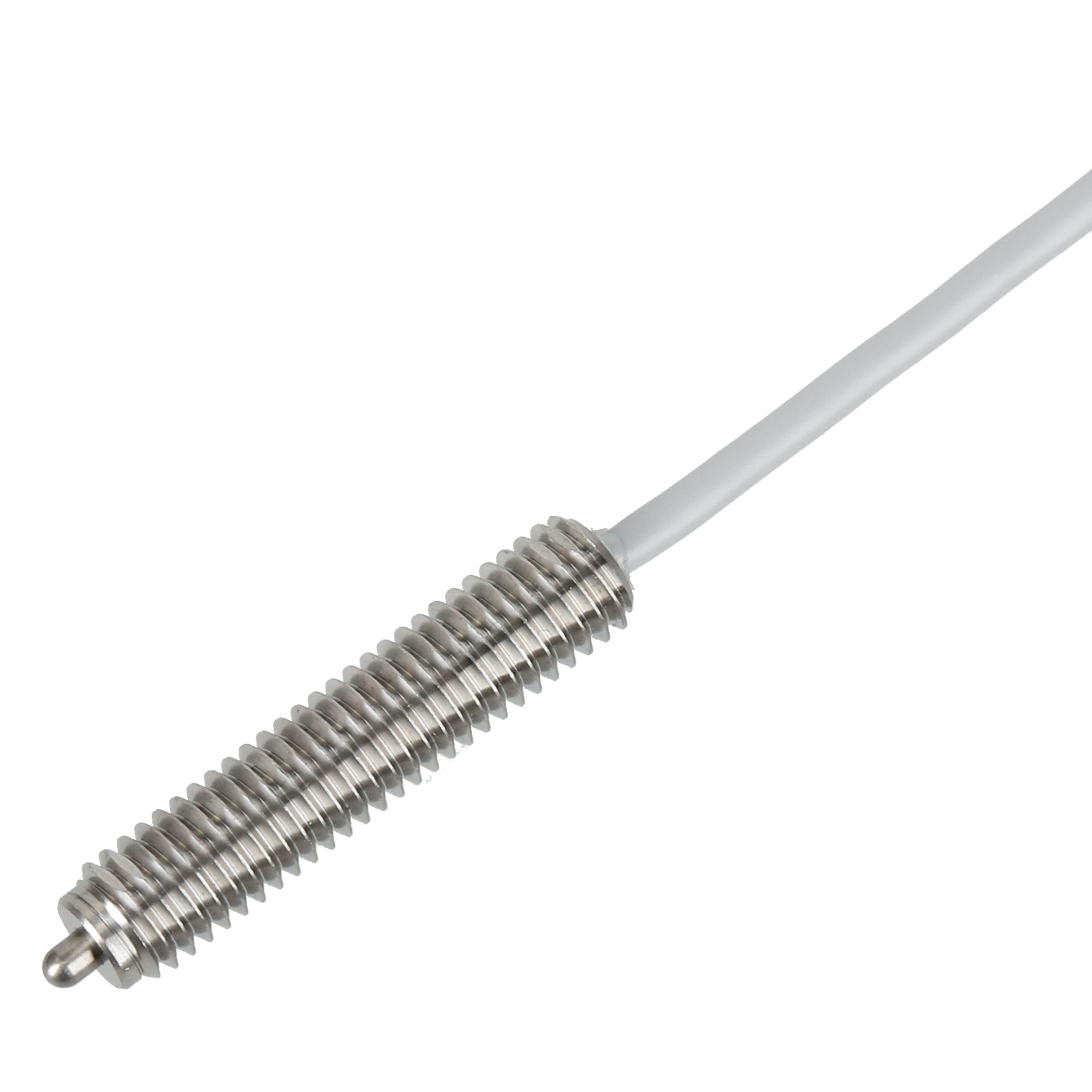

SP080A SP080A A:NO 10μm M8（並目） 3mm IP40 無し ¥3,120 VONAで買う
SP080A-L A:NO 10μm M8（並目） 3mm IP40 付き ¥3,480 VONAで買う

主な仕様

繰返し精度  10μm（レンジ）
接触力  8N (max.11Ｎ)
外径 6～8mm
全長 40mm
当て方  直進
ストローク※全体の動き  3ｍｍ
保護構造  IP40
使用温度範囲 0~80℃
接点構造 接点形
動作形態 A : NO
動作点  2.2mm
応差  0
接点精度寿命 300万回
コンタクト材質 SUS HRC50～55
ケース材質 SUS303
ケーブル 長さ2m　耐油性2芯φ2.8　引張り強度30N　曲げ半径R7
使用温度範囲 0℃～80℃ 氷結ないこと
温度ドリフト 0(アンプがない為電子部品に伴う温度ドリフトがありません）
振動 10～55Hz複振幅1.5 X、Ｙ、Ｚ各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V~DC24V　定常電流10mA以下（突入電流20mA以下） LED付の場合、LEDに10 m A以上の電流が流れないよう電流制限が必要です。
注意事項 ※ 操作速度10mm/min以下での使用は避けてください。

利用例

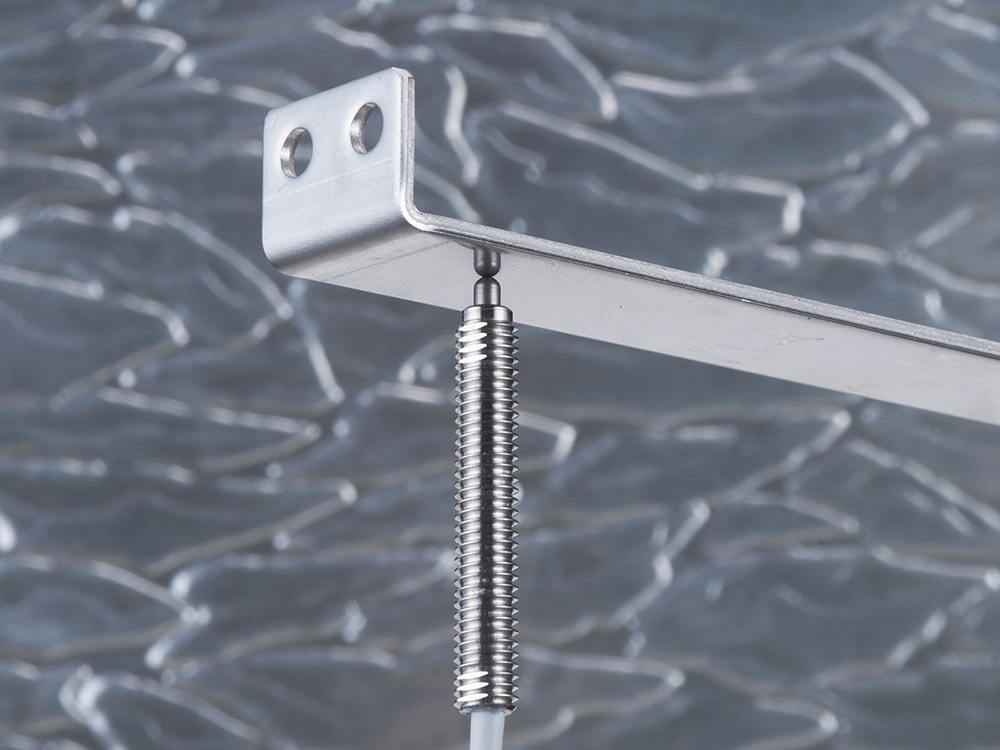

板金の跳ね出し確認

板金の跳ね出し確認

板金の跳ね出し確認
板金を跳ね出し、確認信号を出力
