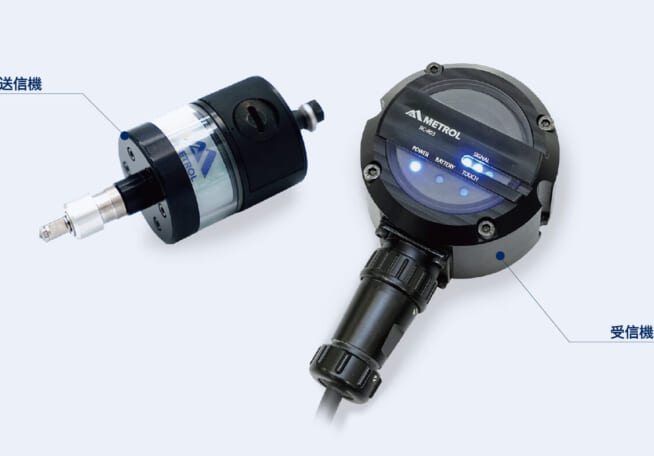

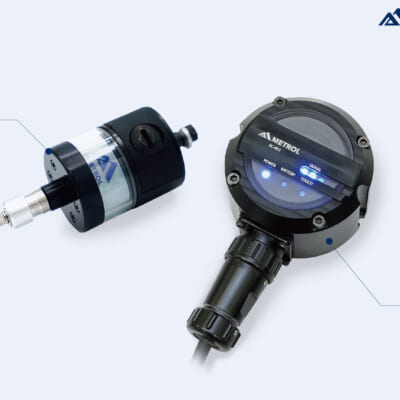

ワークの寸法や位置決めを無線で確認できるタッチスイッチ
RC-P10DXは高精度なワークの寸法計測やツールの原点出しを実現します。
機内計測により加工不良の防止や検査工程の負荷削減に貢献します。
ワイヤレス式のためタレット式旋盤、5軸加工機、パレットチェンジャー、ロータリーテーブルなど有線式センサでは断線リスクの高い場所での搭載が可能です。
【工作機械への後付け相談はコチラ】

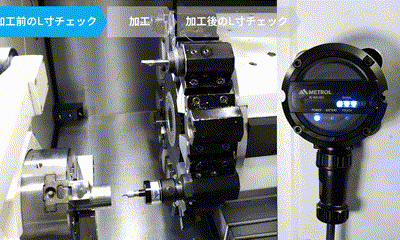

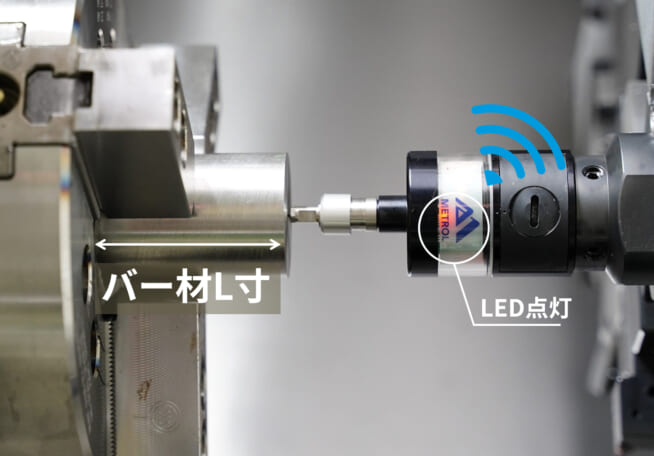

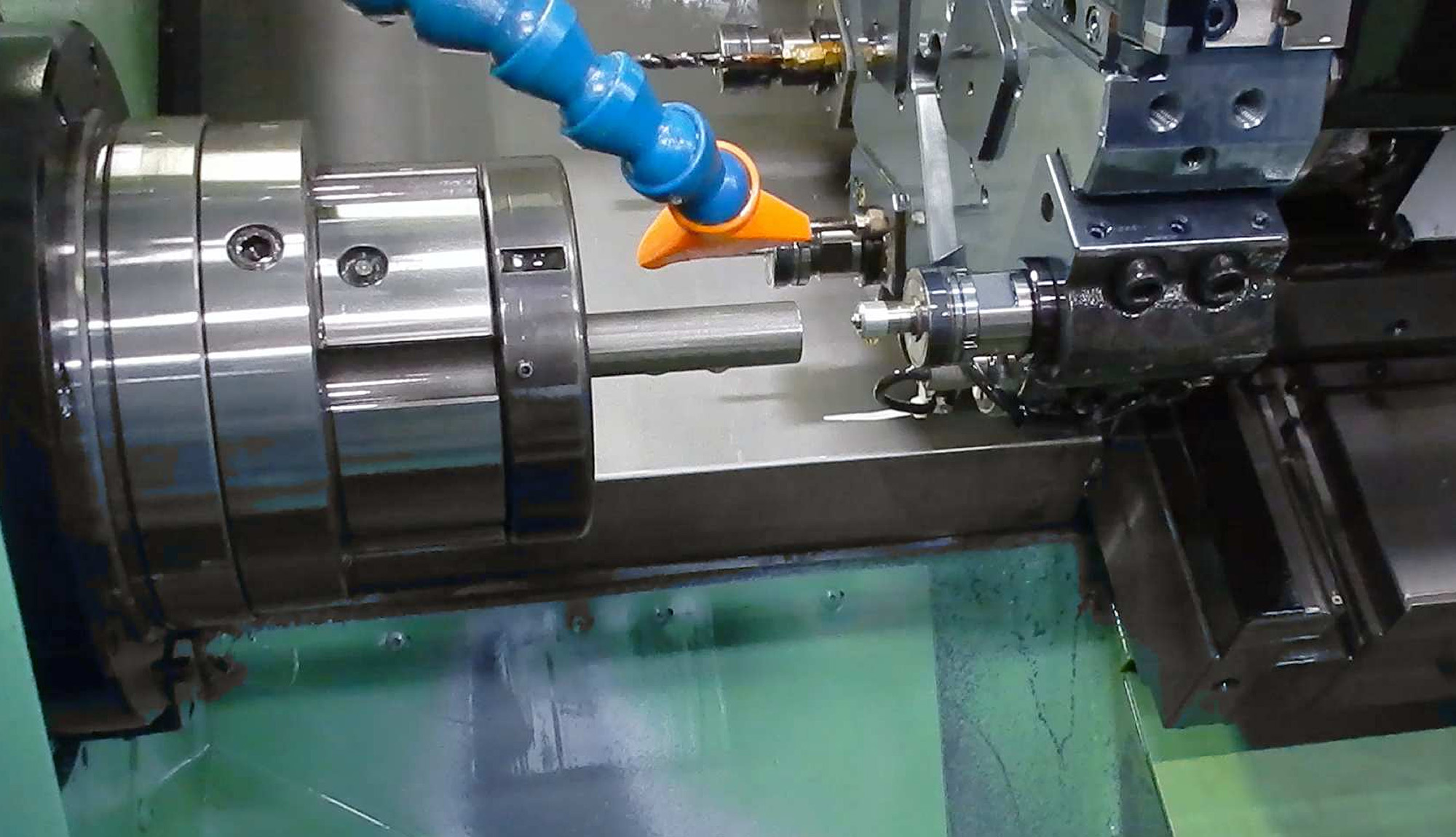

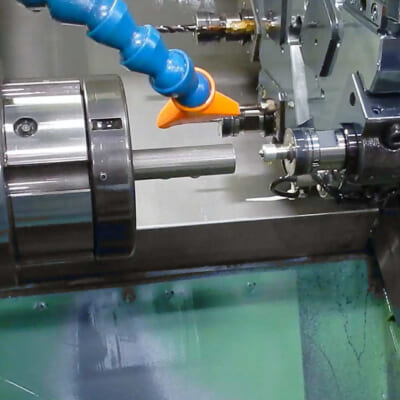

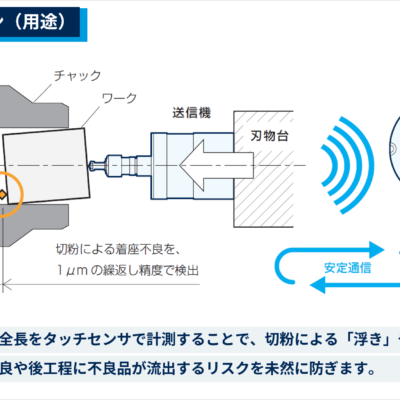

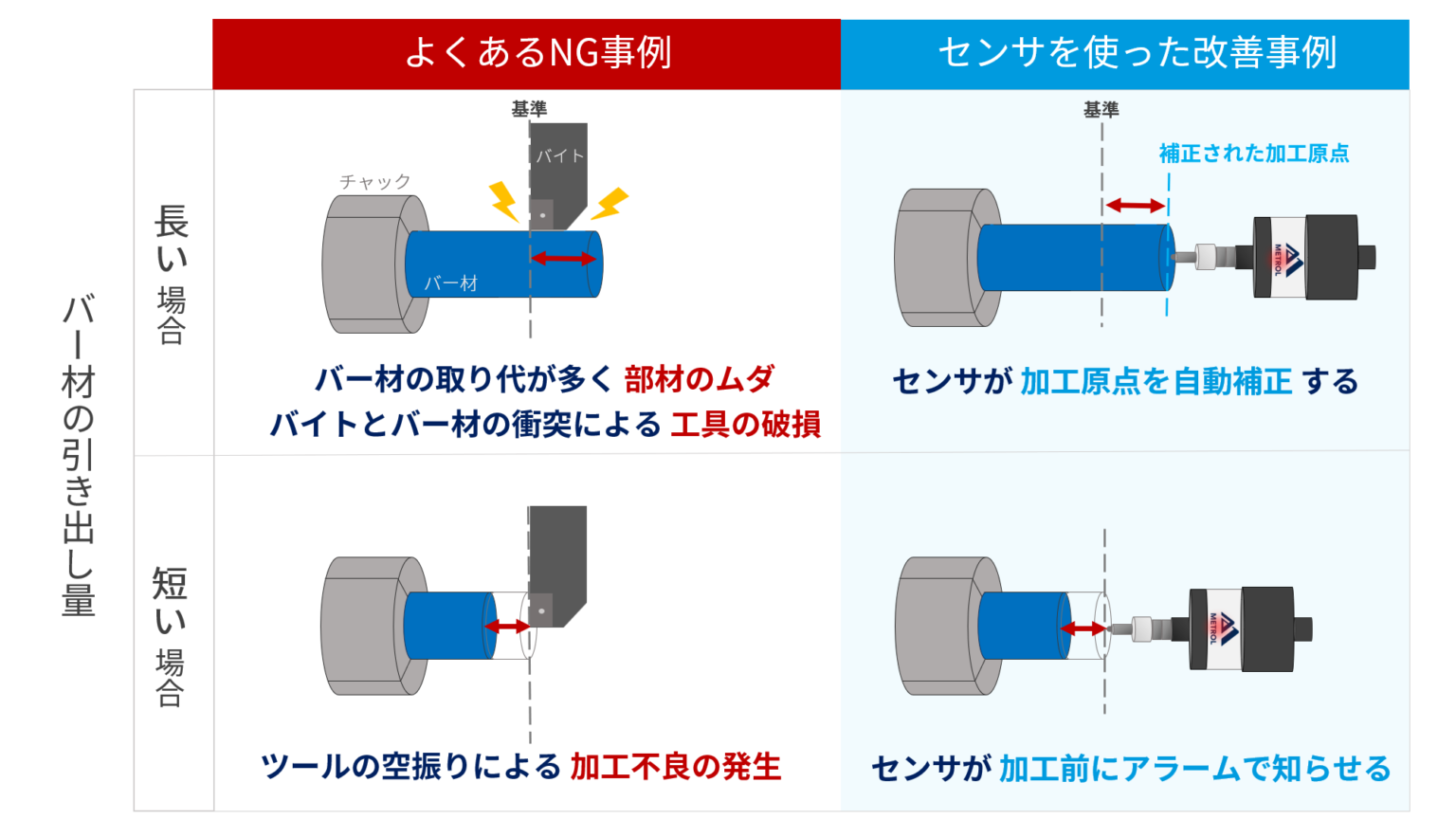

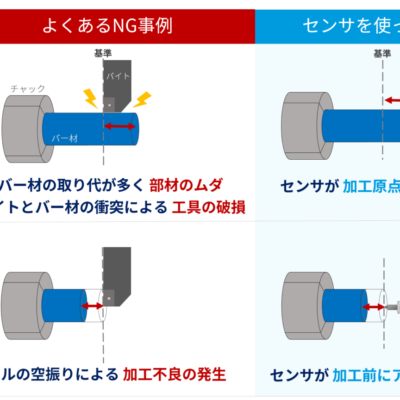

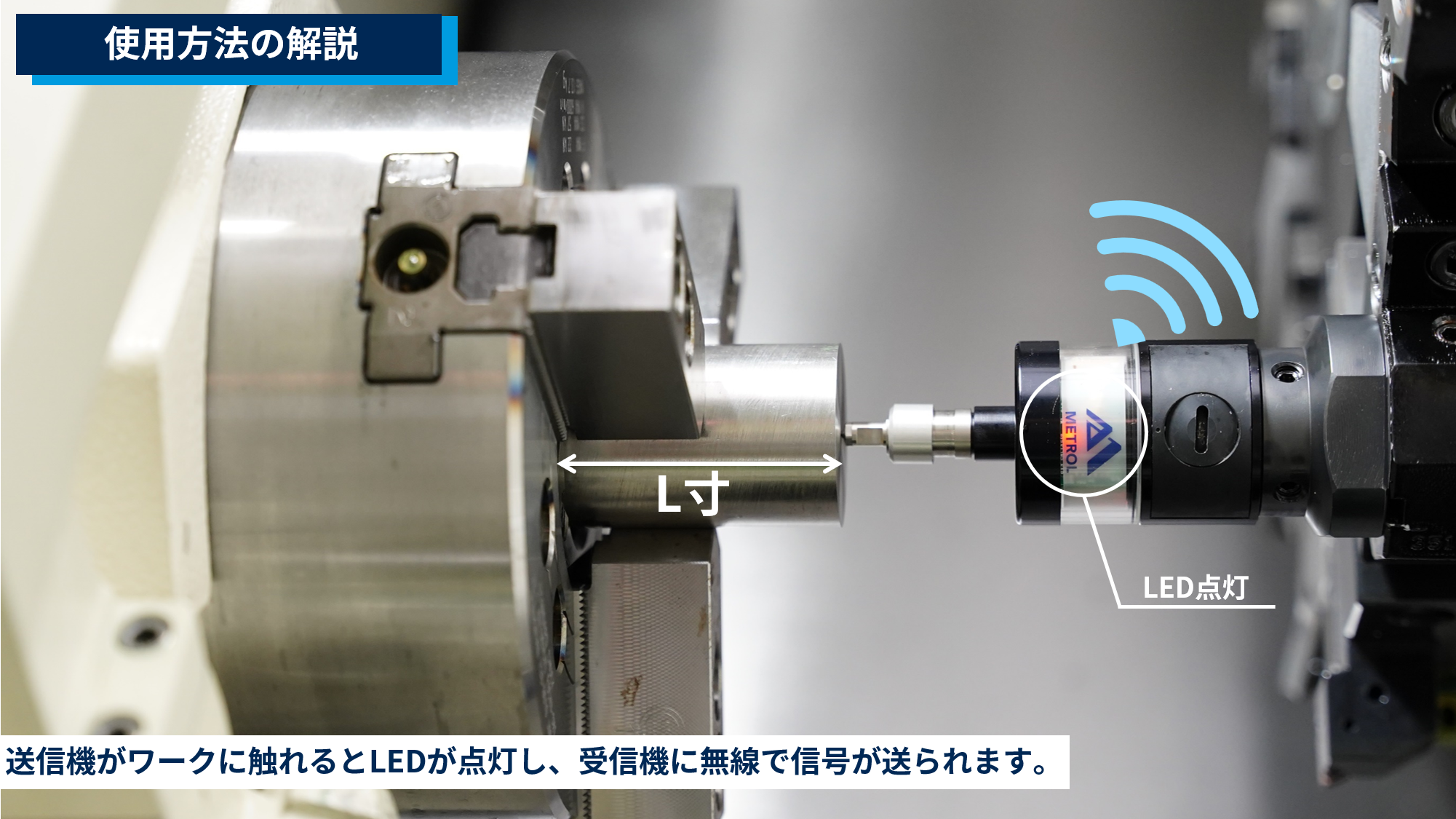

加工前のバー材の長さを、NC機械にフィードバック。
加工前の計測で加工不良品の発生を未然に防ぎ、加工後の全数検査が不要に。材料の無駄や検査工数の削減が実現します。
通常のタッチスイッチと違ってケーブルがないため、配線が困難なタレット式や５軸加工機にも取り付け簡単。
断線のリスクがなく、保守・交換時の配線取り回し作業も不要です。

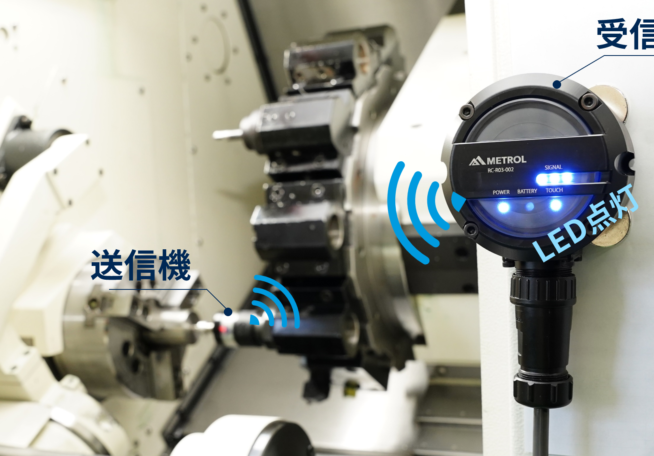

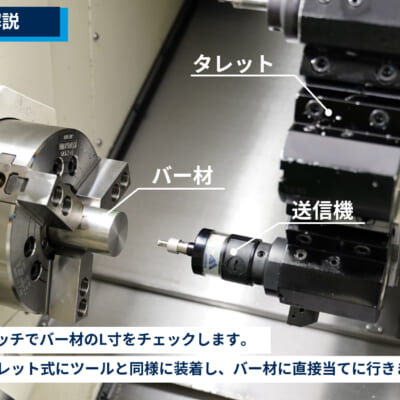

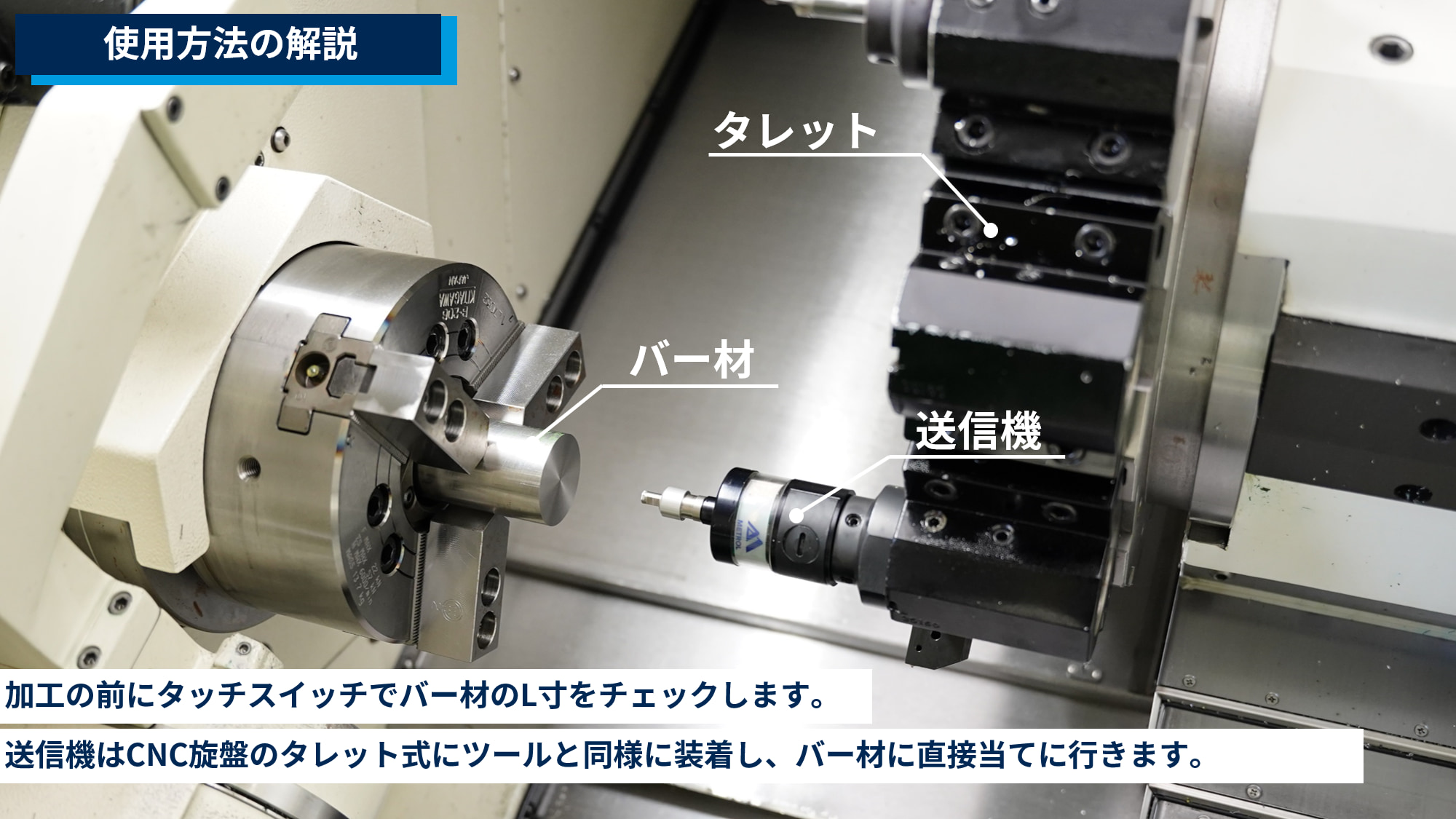

配線が困難な、タレット旋盤の刃物台へのセンサの取付けが可能。

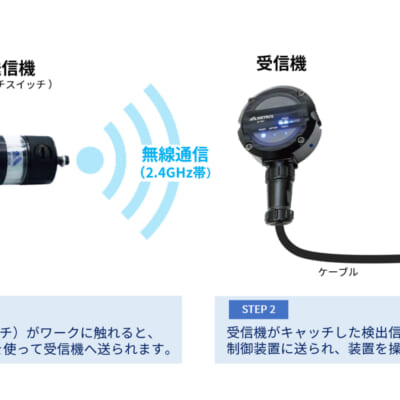

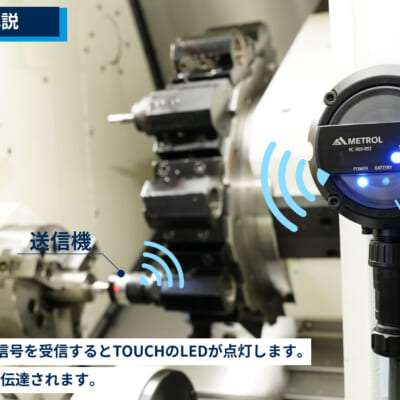

無線電波状況を常にサーチし、最適なチャンネルを自動的に選択。信頼性のある通信を実現します。

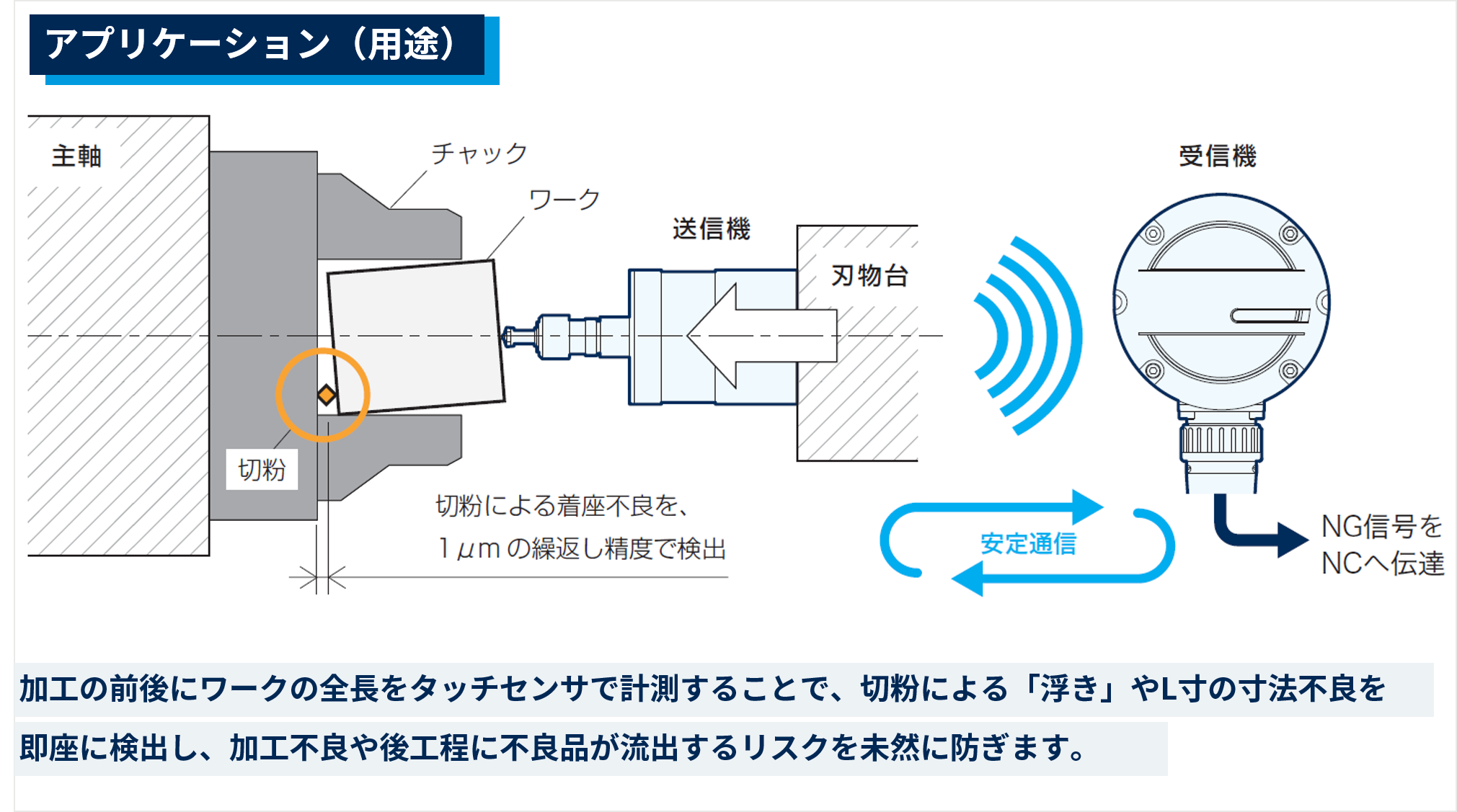

| 形状／形式／用途 | タレット旋盤のバー材Ｌ寸不良を防止 |
|---|---|
| コンタクト形状 | 選択可能 |
| 繰返し精度 | 1μｍ（2σ値）※送り速度150ｍｍ/min |
| 接触力 | 1N |
| 検出方向 | 1方向 |
| オーバトラベル量 | 3ｍｍ |
| 接点信号 | 1点 NC |
| 周波数 | 2,404MHz～2,476MHz |
| 認証 | 電波法（ ※日本国内のみで使用可能です。海外ではご使用になれません。） |
| 通信距離 | 最大15ｍ（見通し距離）（※電波を妨害する環境での通信や、機外に受信機を設置された場合は、通信距離が短くなります。） |
| ID制御 | ペアリング済みの送信機ID番号と通信（通信可能台数：1台） |
| 無線通信品質維持機能 | 自動ch変更による妨害波の回避機能 |
| 保護構造 | 送信機、受信機ともにIEC IP68 |
| 使用環境 | 屋内使用専用 |
| LED表示 | 送信機： ２か所 受信機： POWER、BATTERY、TOUCH、SIGNAL#1,#2,#3 |
| 動作時温度 | 5℃～50℃：20％～80％（結露なきこと） |
| 送信機部電源 | 1/2 AAリチウム塩化 チオニルバッテリ：2本 |
| 受信機部電源 | DC24V±10％ 100ｍA |
| 取扱説明書 | 取扱説明書 |
