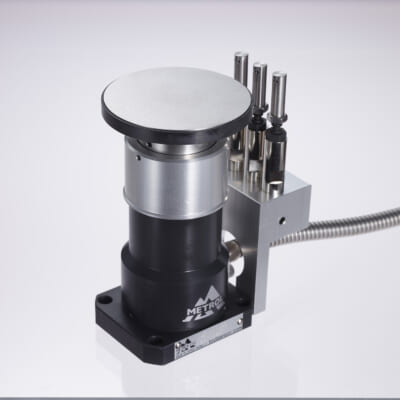

CNCマシニングセンタ用ツールセッタ[T24・T20シリーズ]

[CNC工作機械用] ツールセッタＴシリーズ

カスタマイズが可能な高精度ツールセッタ

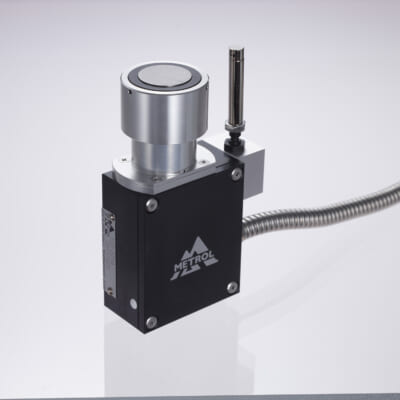

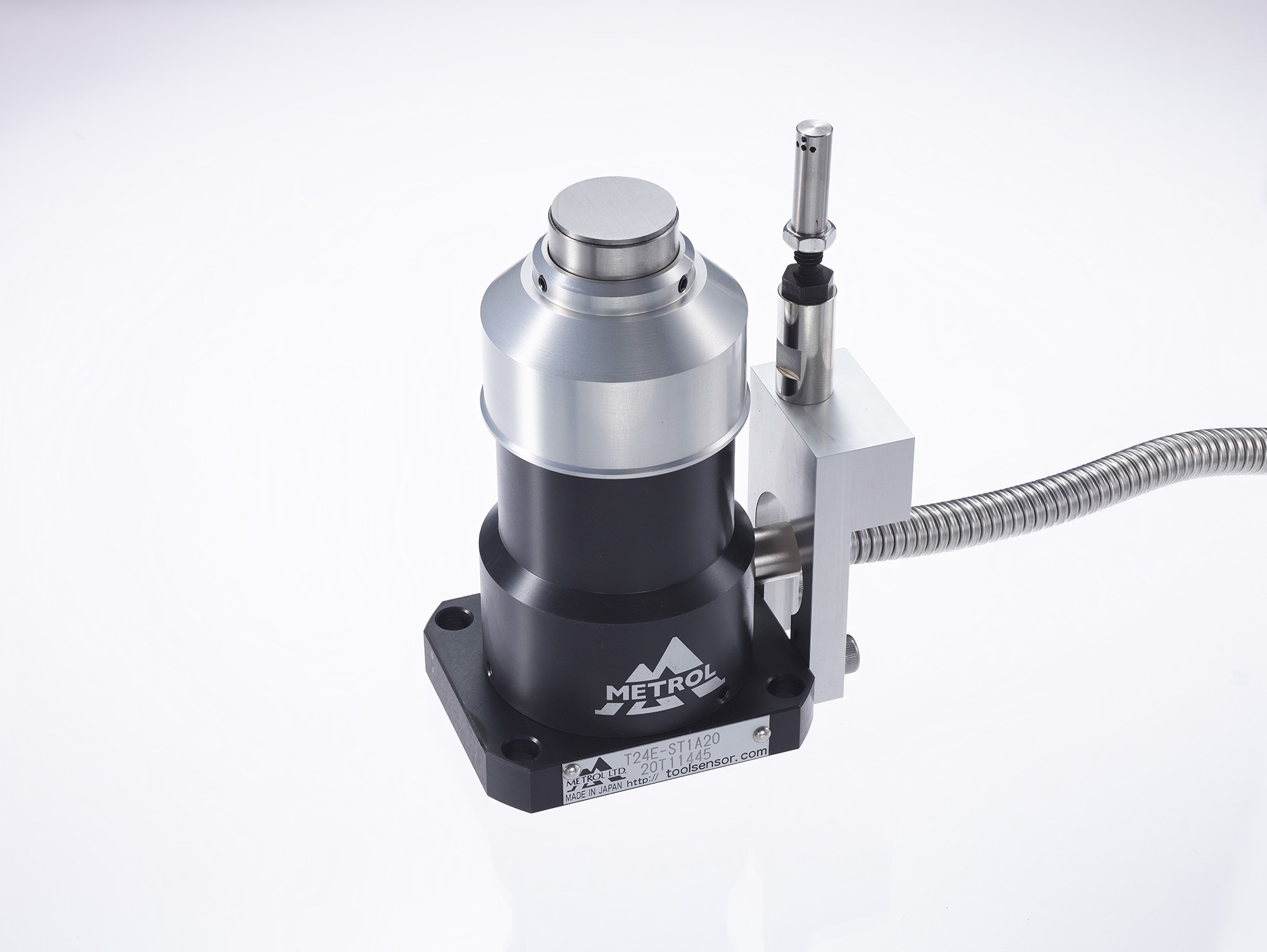

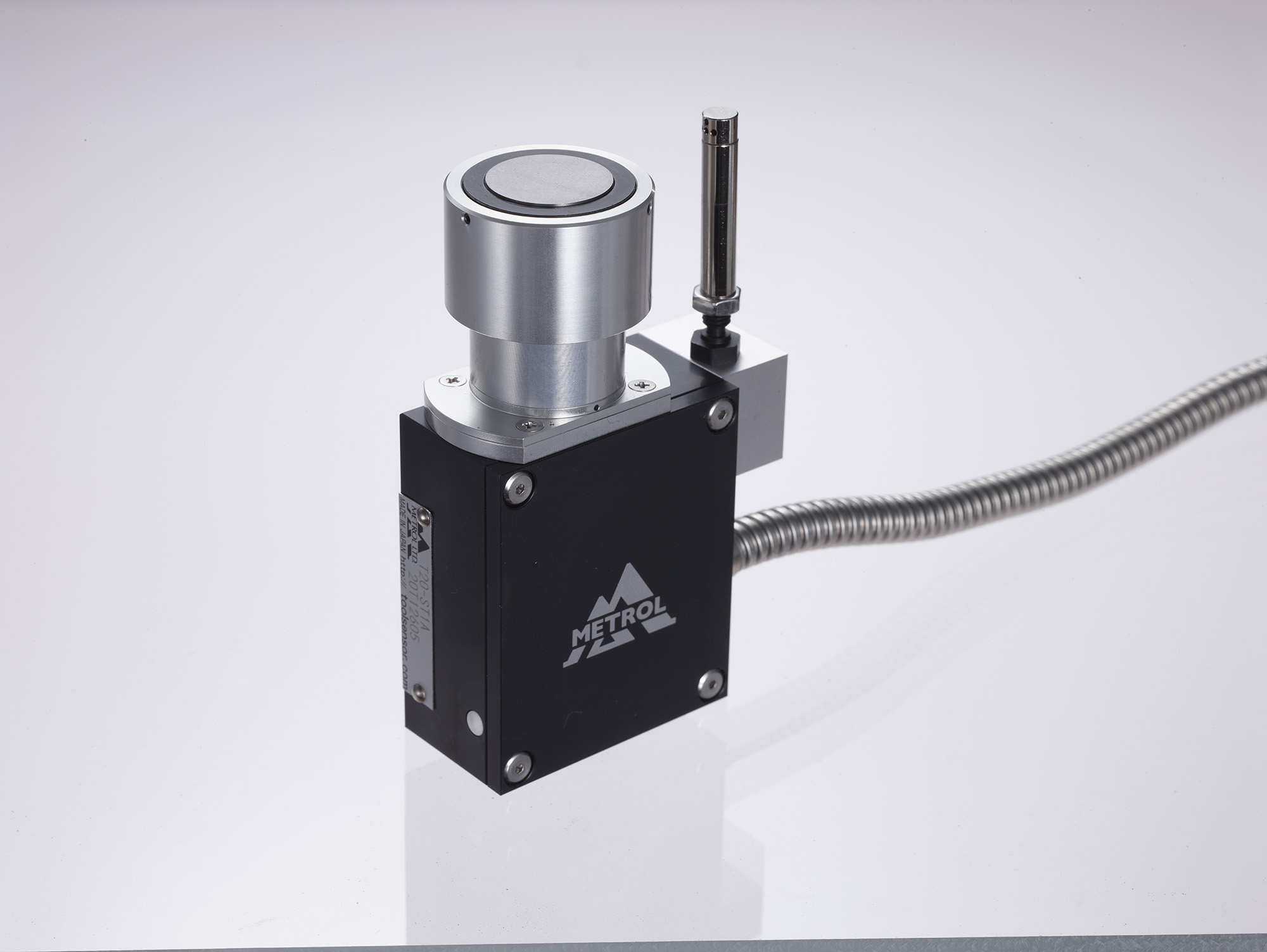

Tシリーズは直動ベアリング軸受けを内蔵した、高精度、高耐久性のツールセッタです。コンタクトのカスタマイズが可能で、φ20、φ40、φ60のサイズラインナップがあるのはメトロールだけ。小型～大型の工作機械で様々な種類のツールのプリセット、摩耗、チッピング、熱変位補正を行い、機械の加工精度を常に維持することに貢献します。

カタログダウンロード

お問い合わせフォーム

特長

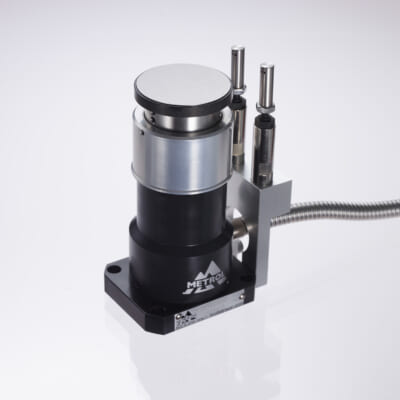

オーバートラベル信号つきの2信号モデル

測定信号とは別に、センサの動作限度を超える前に出力するオーバートラベル信号付き。
衝突による設備やセンサの破損事故を未然に防ぐことが可能です。

高速当てによるツール計測に対応

直動ベアリング軸受けを内蔵しているため、ツールを高速で当てることが可能です。ツール計測のサイクルタイム短縮に貢献します。

用途に合わせたカスタマイズ

Tシリーズでは、コンタクト径(φ20、φ40、φ60）、着脱式コンタクト、表面処理などメトロールオリジナルのカスタマイズが可能。
これによりメンテナンスコストの節減や小径～大径ツールの工具長測定に対応します。

繰返し精度は1μｍ、クーラント耐性の強い保護規格IP67仕様。

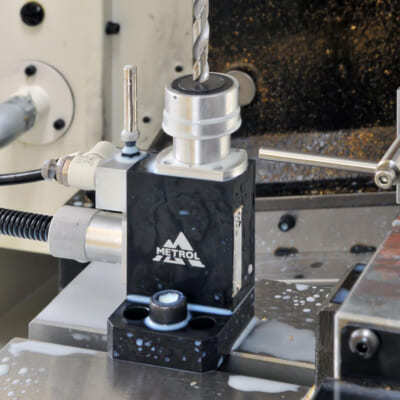

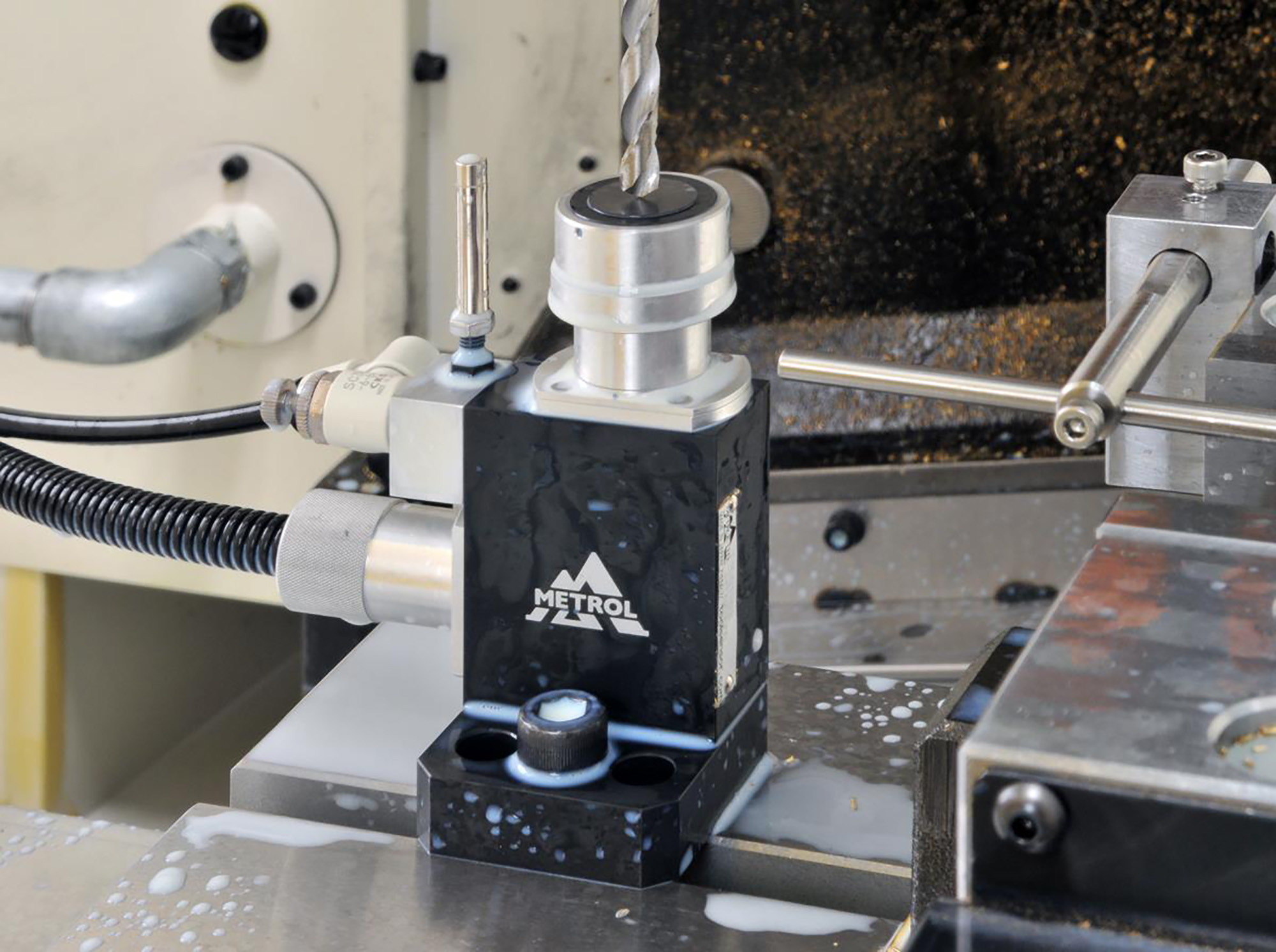

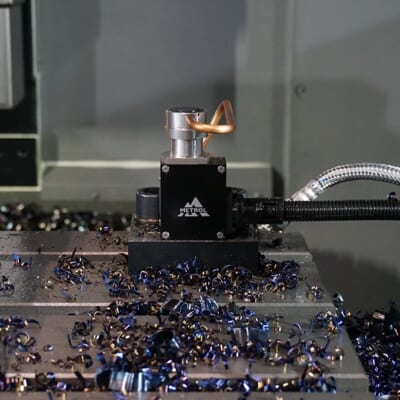

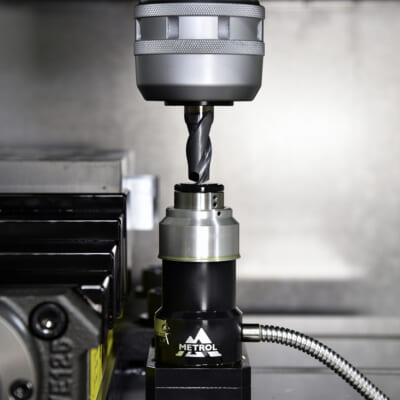

機械加工を始める前の工具測定、加工サイクル中の機内での工具補正をスピーディに自動で行います。IP67のため、クーラントがかかる悪環境でも高精度な検出が可能で、工具計測にかかる時間短縮に貢献します。

接触式なので誤検知が少なく高信頼性・低コスト

ツールの先端エッジを直接接触させて検知するため、高価な非接触式センサ（レーザ式など）と比べてクーラント飛散やミストの影響による誤検知が起きにくく安定した検出が可能です。

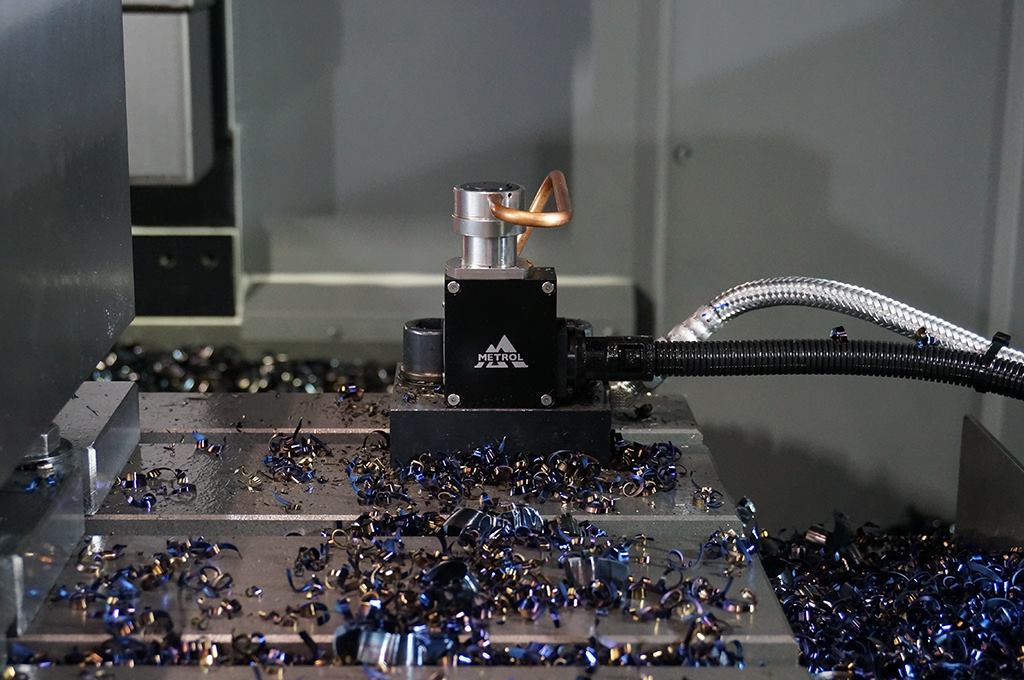

ヤマザキマザックVCN-430A用ツールセッタ　小径ツールの工具長測定方法

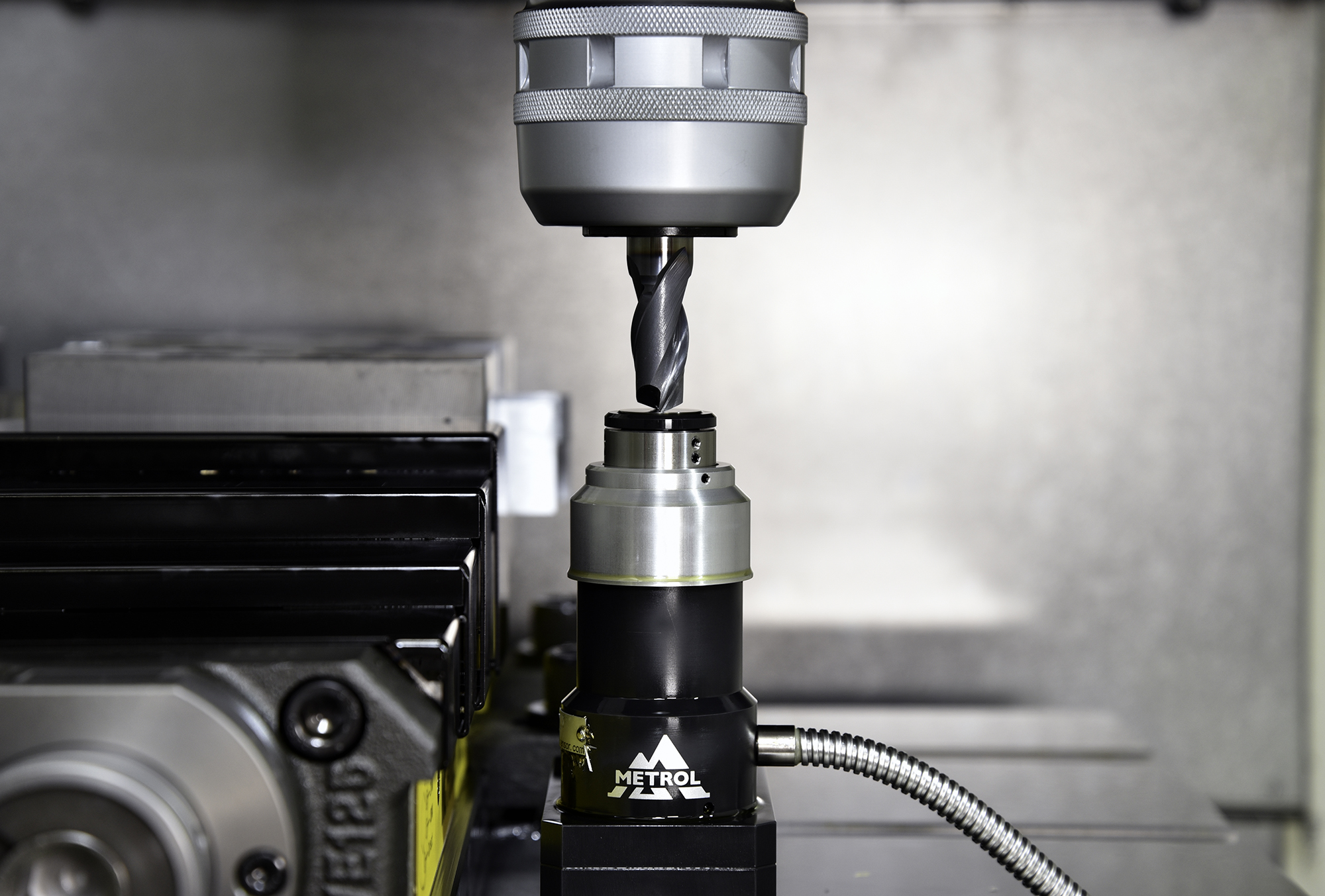

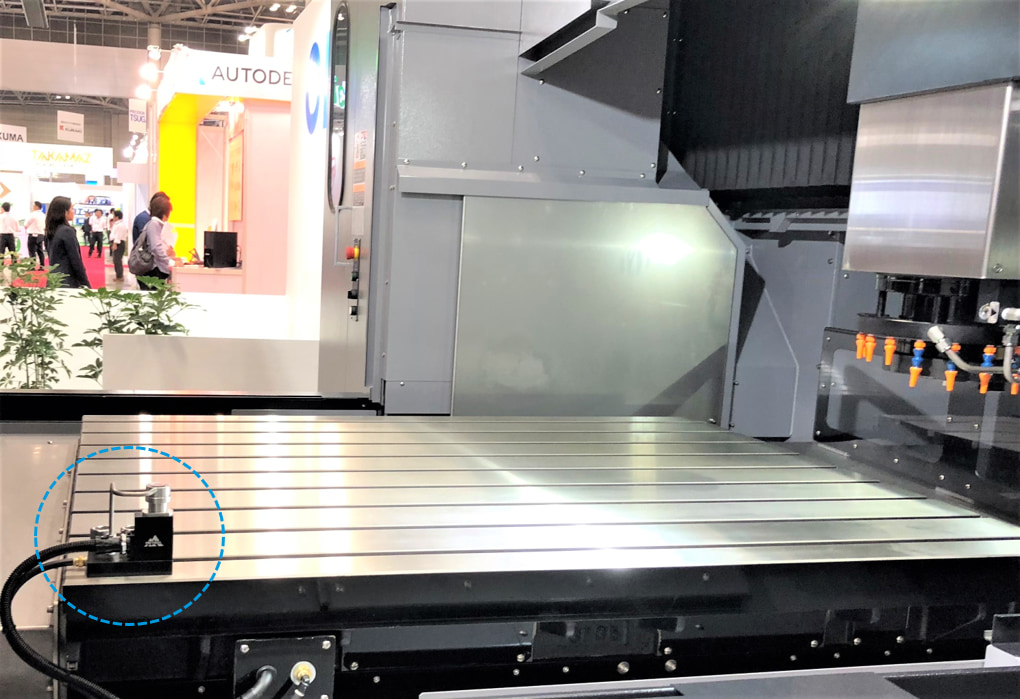

マシニングセンタでの工具長測定

繰返し耐久試験と防水（切削油）試験

主な仕様

型式名	T24E・T20
形状／形式／用途	工具長測定・工具原点出し
コンタクト形状	Φ20/Φ40/Φ60平面から選択可
繰返し精度	0.001ｍｍ（条件：操作速度 50~200mm/min)
IP規格・保護構造	IP67
接点精度寿命	300万回
動作までの動き	約0.5mm
ストローク※全体の動き	12mm
接触力（N）	3.8N（取付姿勢：垂直）
ケーブル詳細	耐油性6芯φ5.5　引張り強度30N　最小曲ゲ半径 R7
付属品	なし
(オーバートラベル信号）動作形態	NC（常時閉）［測定信号から約6mm］
(オーバートラベル信号）接点定格	DC24V 100mA（抵抗負荷）
使用温度範囲	0~60℃　氷結ないこと

回路図

注意事項

高圧のクーラントや噴流水がはげしくコンタクトや、ブーツ保護を直撃する時は別途カバーを設置してください。
使用クーラントは、水溶性クーラント(アルカリ性)を想定しています。(P14-5参照)
操作速度10mm/min以下での使用は避けてください。
本製品は精密機器です。内部に強い衝撃が加わらないようにご注意ください。
例：コンタクトをパチンパチンと弾く、接点を押し付けるように拭き取る、エアーガンを直接当てる、など。
よくあるセンサのトラブルについてはこちらをご覧ください。

カスタマイズ

※青線部はカスタマイズが可能です。詳細はカタログをご参照下さい。

標準型式

※Tシリーズの標準仕様の品番になります。
具体的な仕様が決まっていない場合は、こちらの品番をお問い合わせください。

型式名	コンタクト径	動作形態	測定可能な方向	繰返し精度	ストローク	接点精度寿命	CAD図
T24E-ST1A20	φ20	NO（常時開）	1方向	0.001mm	12	300万回	CAD図(DXF)
T24E-ST1A40	φ40	NO（常時開）	1方向	0.001mm	12	300万回	CAD図(DXF)
T24E-ST1A60	φ60	NO（常時開）	1方向	0.001mm	12	300万回	CAD図(DXF)
T24E-ST1B20	φ20	NC（常時閉）	1方向	0.001mm	12	300万回	CAD図(DXF)
T24E-ST1B40	φ40	NC（常時閉）	1方向	0.001mm	12	300万回	CAD図(DXF)
T24E-ST1B60	φ60	NC（常時閉）	1方向	0.001mm	12	300万回	CAD図(DXF)
