CNCマシニングセンタ用小型ツールセッター[MG-TM26Dシリーズ]

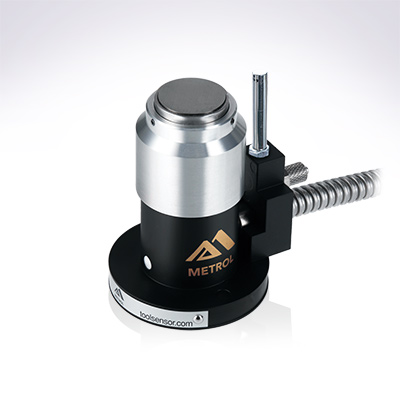

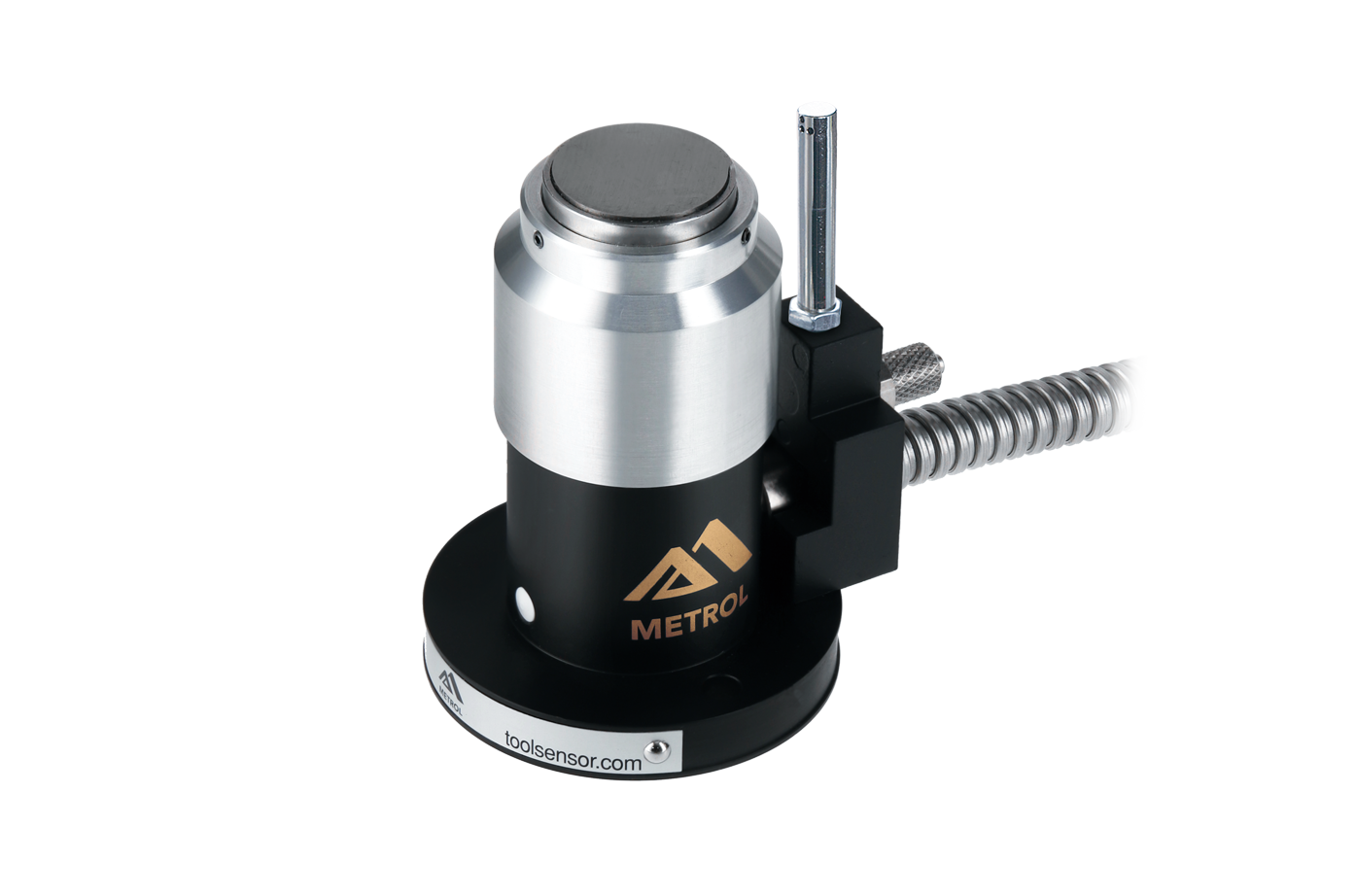

[CNC工作機械用] ツールセッタ MG-TM26Dシリーズ

耐震性を向上させて新登場
コンタクト径φ20のコンパクト設計

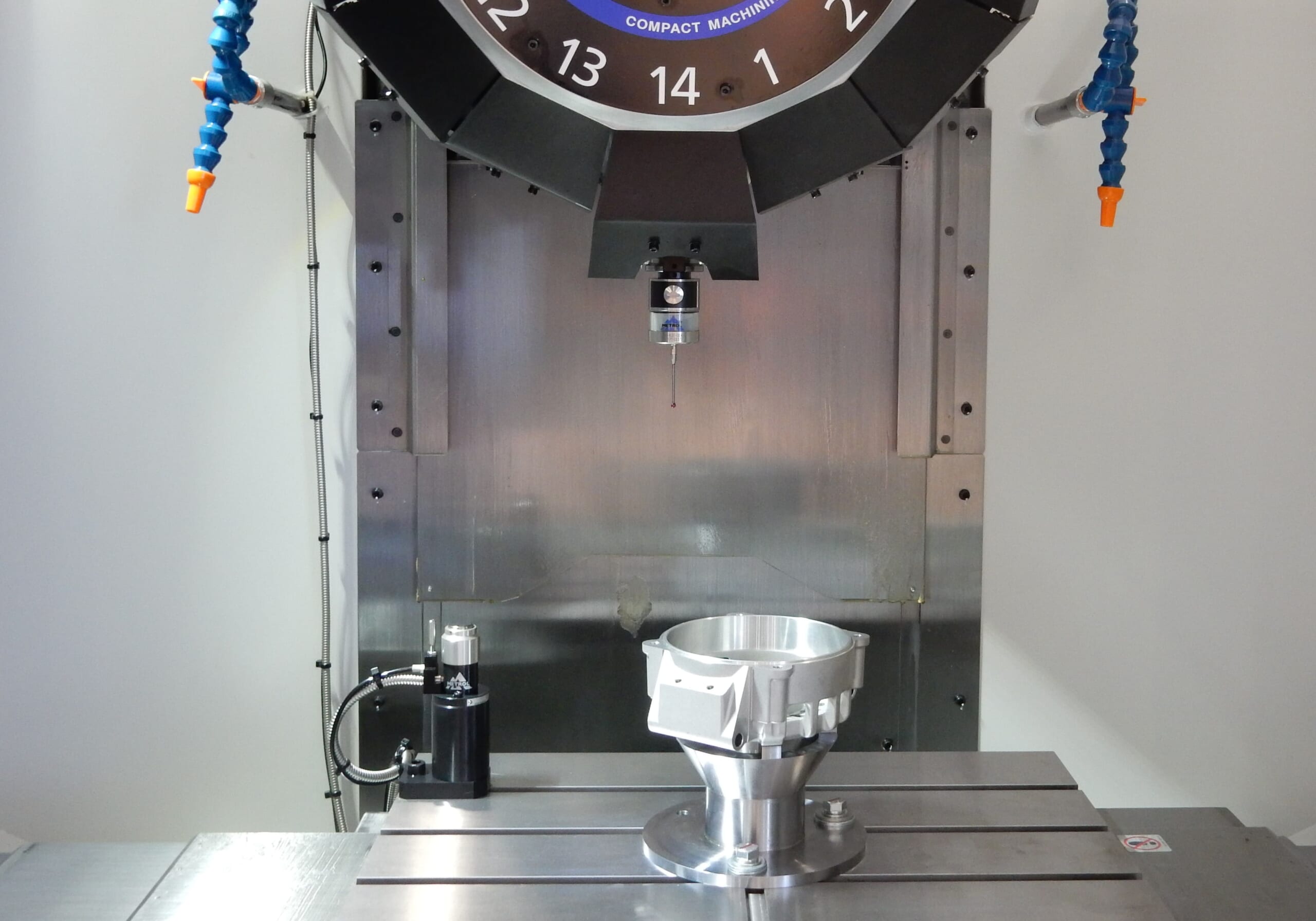

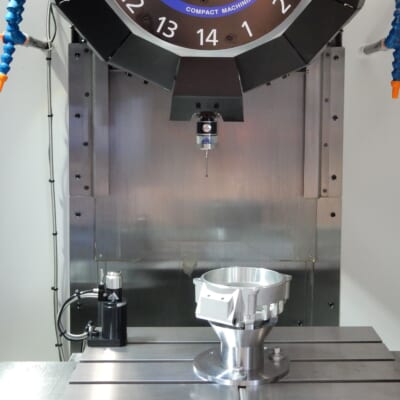

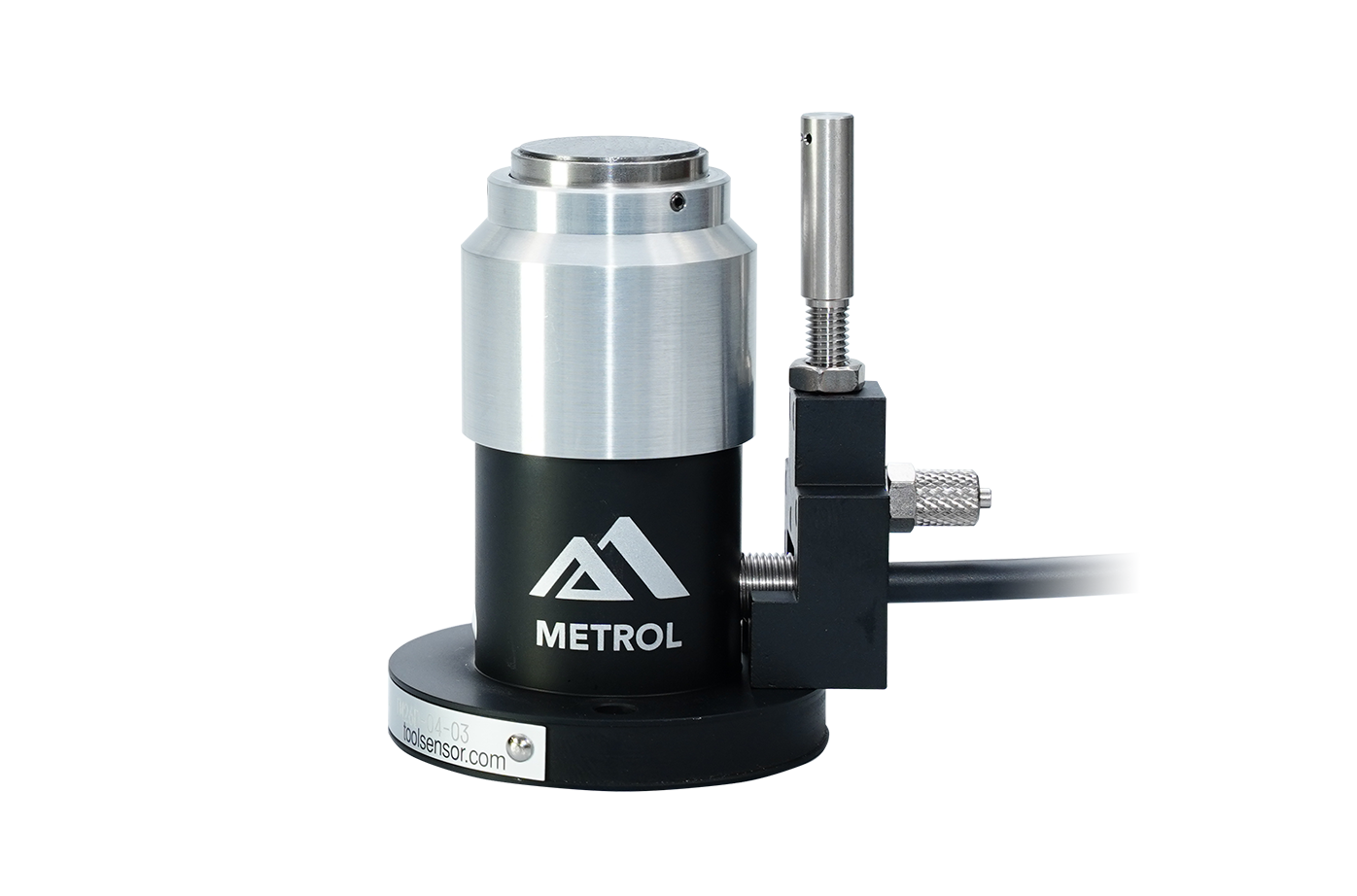

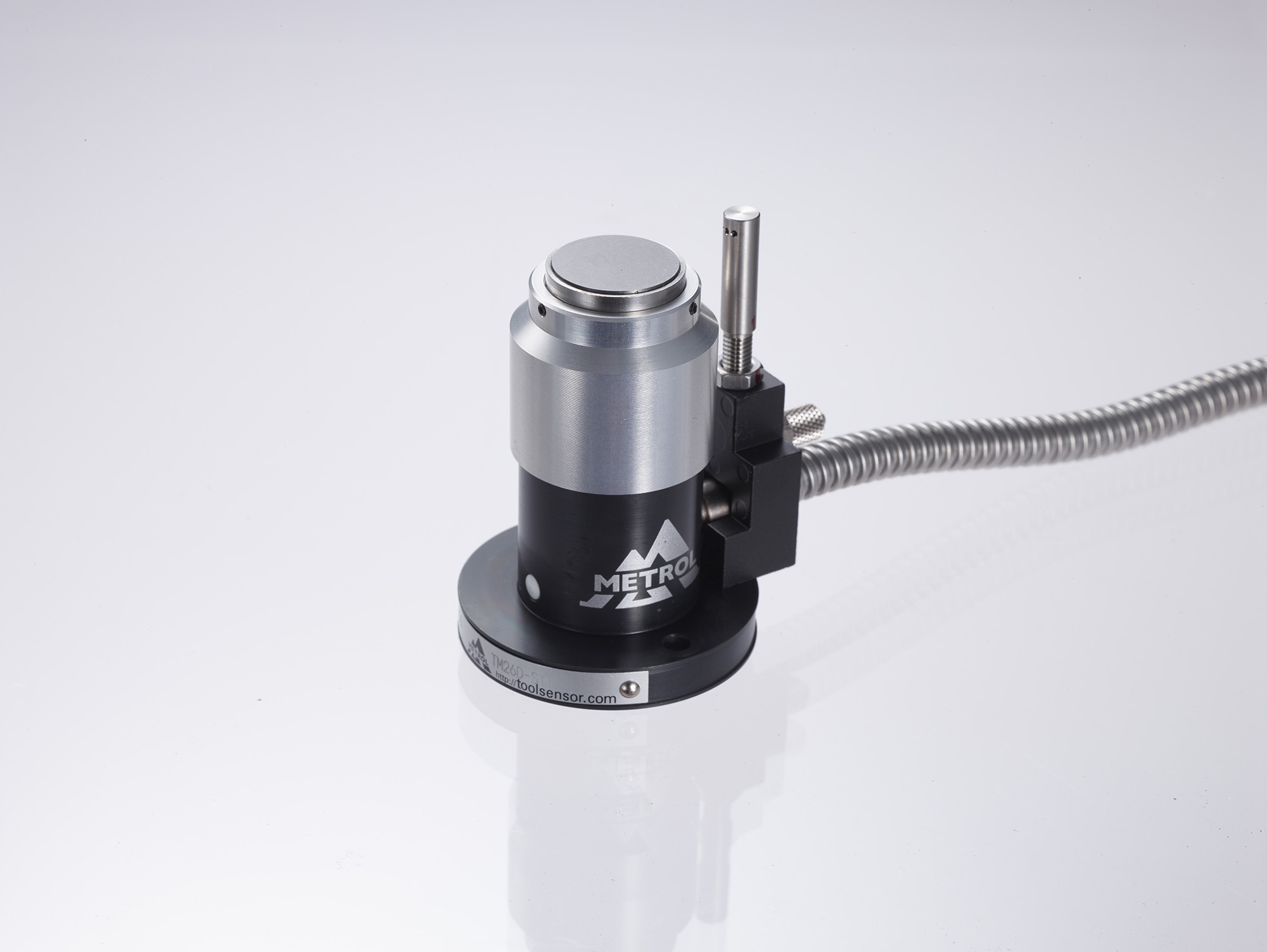

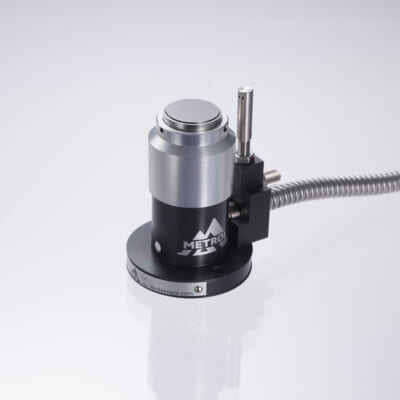

MG-TM26Dシリーズはφ20コンタクト、高さ67mm のコンパクトなサイズでコストメリットの高いツールセッタです。小型～大型の工作機械で幅広い種類のツールのプリセット、摩耗、チッピング、熱変異補正を行い、機械の加工精度を常に維持することに貢献します。
近接磁気式を採用したことで、従来品に比べて機械振動に強く耐震性が向上しました。

カタログダウンロード
お問い合わせフォーム

特長

オーバートラベル信号付きの2信号モデル

測定信号とは別に、センサの動作限度を超える前に出力するオーバートラベル信号付き。
これにより衝突による設備やセンサの破損事故を未然に防ぐことが可能です。

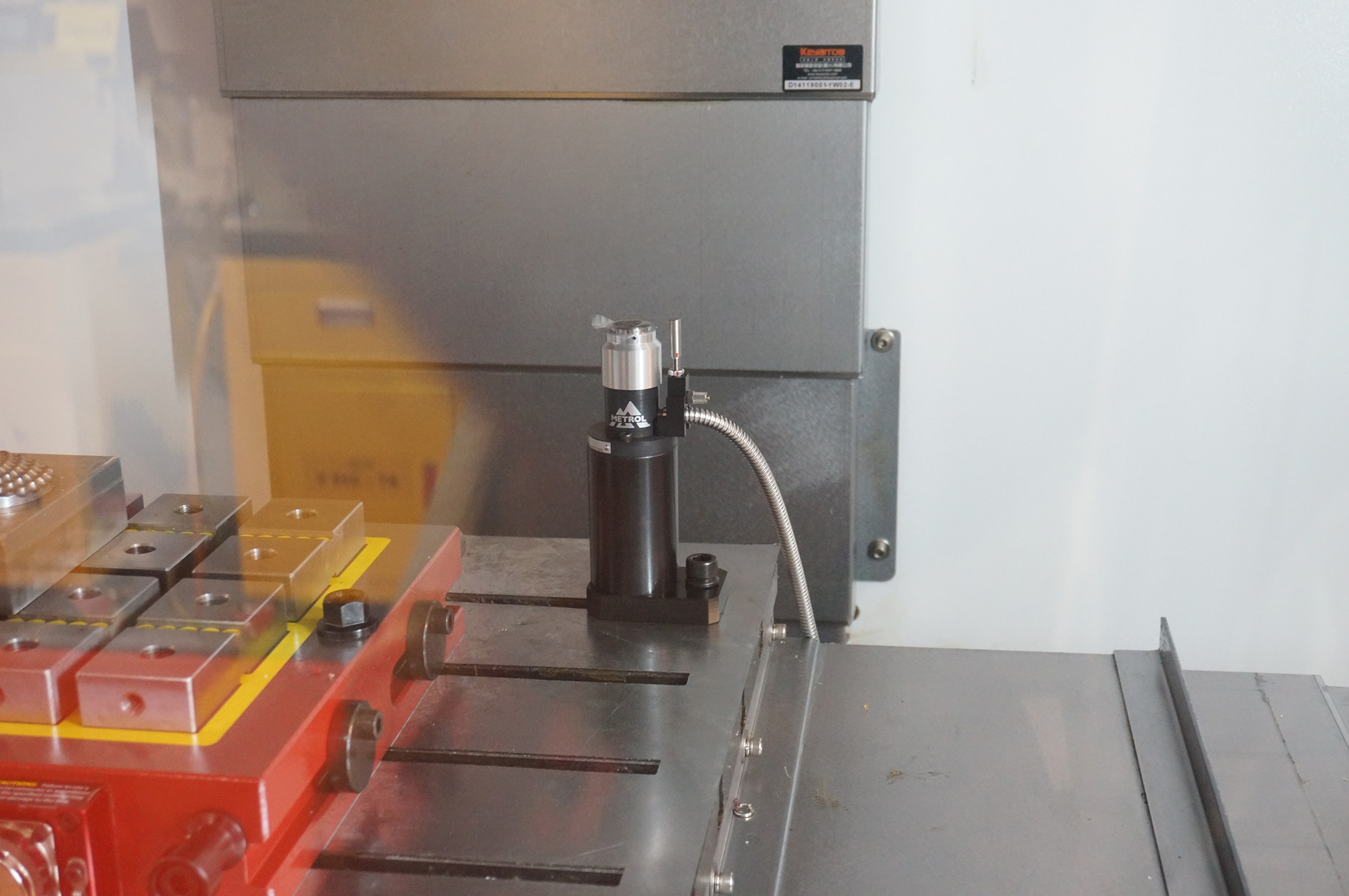

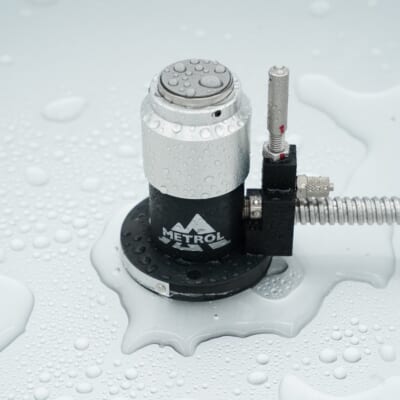

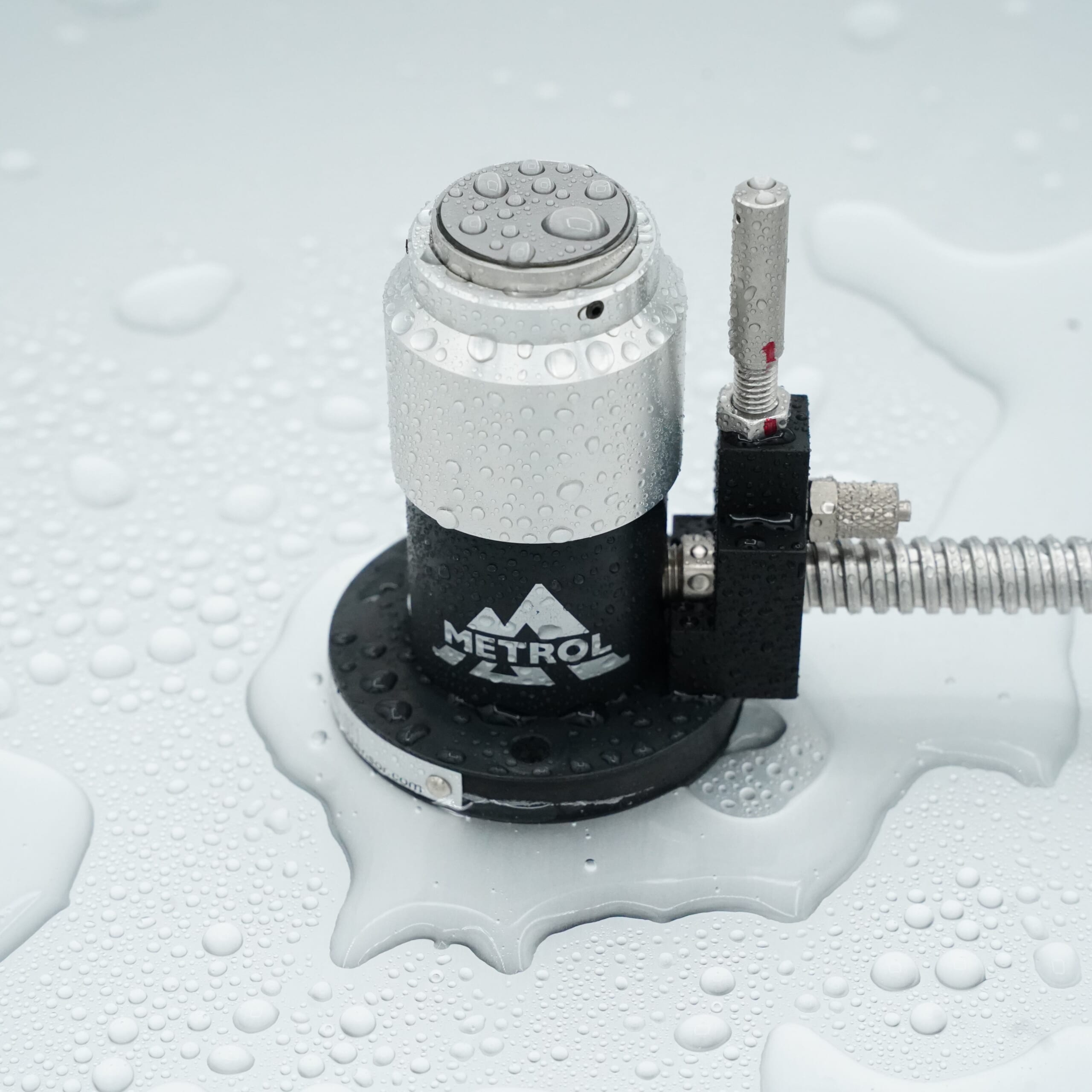

近接磁気式でありながら、繰返し精度は1μｍを実現。クーラント耐性の強い保護規格IP67仕様。

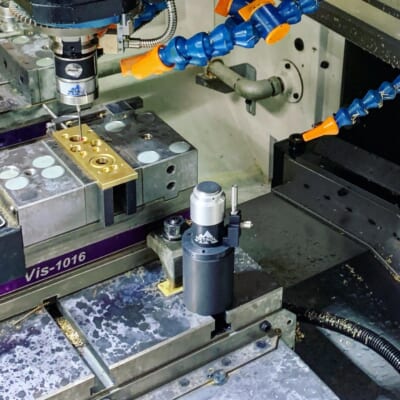

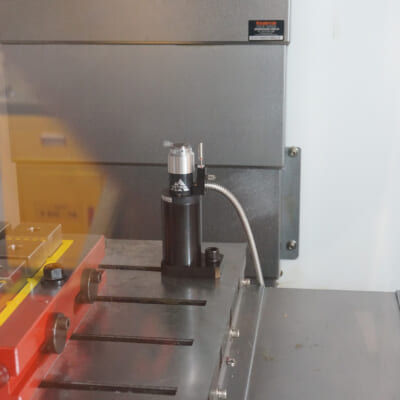

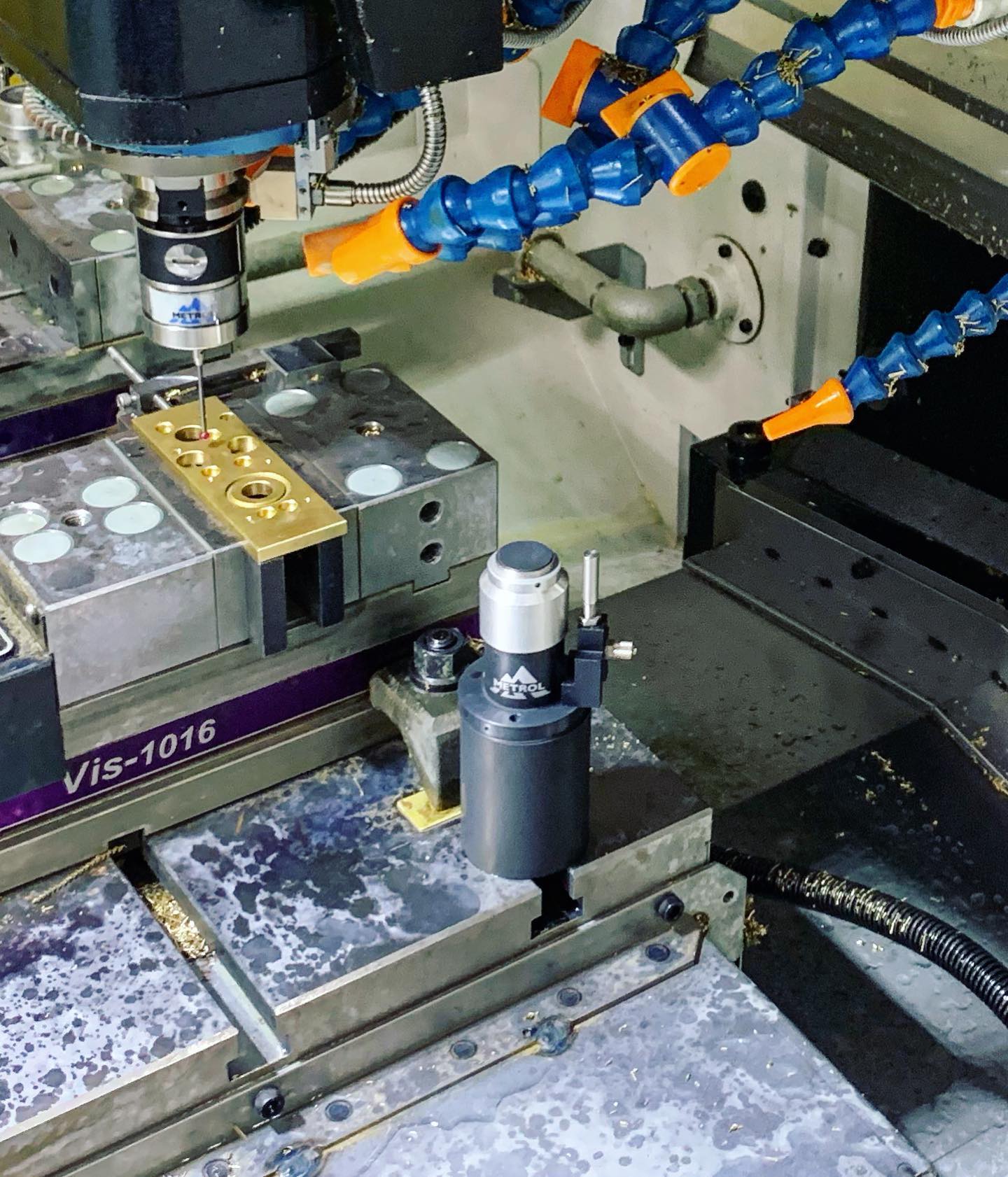

機械加工を始める前の工具測定、加工サイクル中の機内での工具補正を自動でスピーディに行います。IP67のため、クーラントがかかる悪環境でも高精度な検出が可能で、工具計測にかかる時間短縮に貢献します。

磁気式無接点メカニズム採用で耐震性が向上！長寿命でも低コストを維持。

磁気式無接点メカニズム採用で、従来品よりも機械振動に強く、耐震性が向上しました。
チャタリングによる接点損傷という不具合が取り除かれ長寿命でご使用いただけます。

主な仕様

形式名 MG-TM26D
形状／形式／用途 工具長測定・ノズル原点出し
コンタクト形状  Φ20平面
繰返し精度  0.001mm（条件：操作速度 50~200mm/min)
IP規格・保護構造  IP67
接点精度寿命 300万回
動作までの動き 約0.5mm
ストローク※全体の動き  5mm
接触力（N） 2N (取り付け姿勢：垂直）
ケーブル詳細 耐油性6芯 φ4.8　引張り強度30N　最小曲げ半径 R7
付属品 なし
(オーバートラベル信号）動作形態 NC（常時閉）
(オーバートラベル信号）接点定格 DC24V 100mA（抵抗負荷）
使用温度範囲 0~60℃　氷結ないこと

回路図

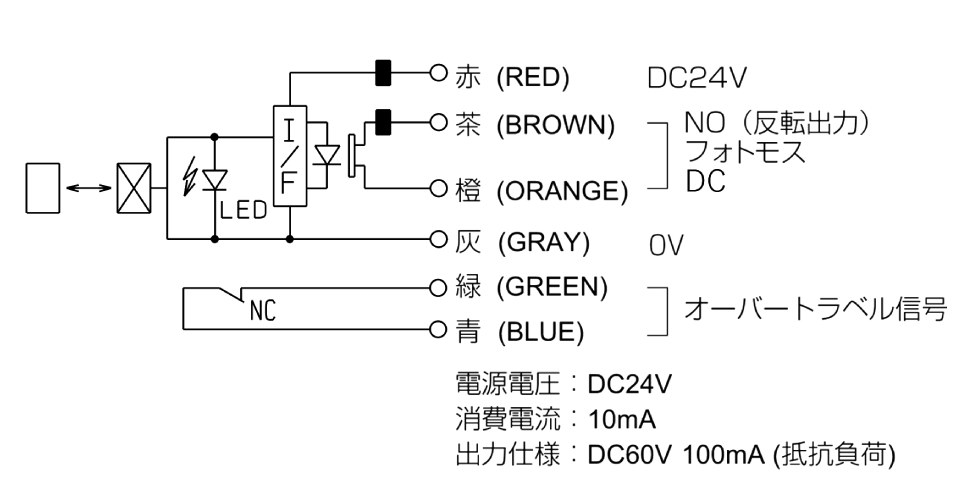

CNCマシニングセンタ用小型ツールセッター[MG-TM26Dシリーズ]の回路図

注意事項

  • 高圧のクーラントや噴流水がはげしくコンタクトや、ブーツ保護を直撃する時は別途カバーを設置してください。
  • 使用クーラントは、水溶性クーラント(アルカリ性)を想定しています。
  • 操作速度10mm/min以下での使用は避けてください。
  • 本製品は精密機器です。内部に強い衝撃が加わらないようにご注意ください。

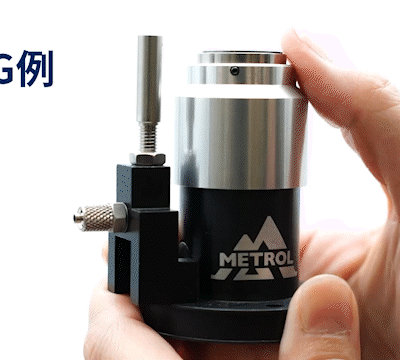

    例：コンタクトをパチンパチンと弾く、接点を押し付けるように拭き取る、エアーガンを直接当てる、など。
  • よくあるセンサのトラブルについてはこちらをご覧ください。

カスタマイズ

CNCマシニングセンタ用小型ツールセッター[TM26Dシリーズ]のカスタマイズ

※青線部はカスタマイズが可能です。詳細は カタログをご参照下さい。

標準型式

※MG-TM26Dシリーズの標準仕様の品番になります。
具体的な仕様が決まっていない場合は、こちらの品番をお問い合わせください。

型式名 コンタクト径 動作形態 測定可能な方向 繰返し精度 ストローク 接点精度寿命 CAD図
MG-TM26D-ST1 φ20 NO（常時開） 1方向 0.001mm 約5mm 300万回 CAD図(DXF)
