CNC工作機械用 有線式タッチプローブ[K3Eシリーズ]

[CNC工作機械用] 有線式タッチプローブ K3Eシリーズ

CNC工作機械におけるワークの芯出し、寸法計測

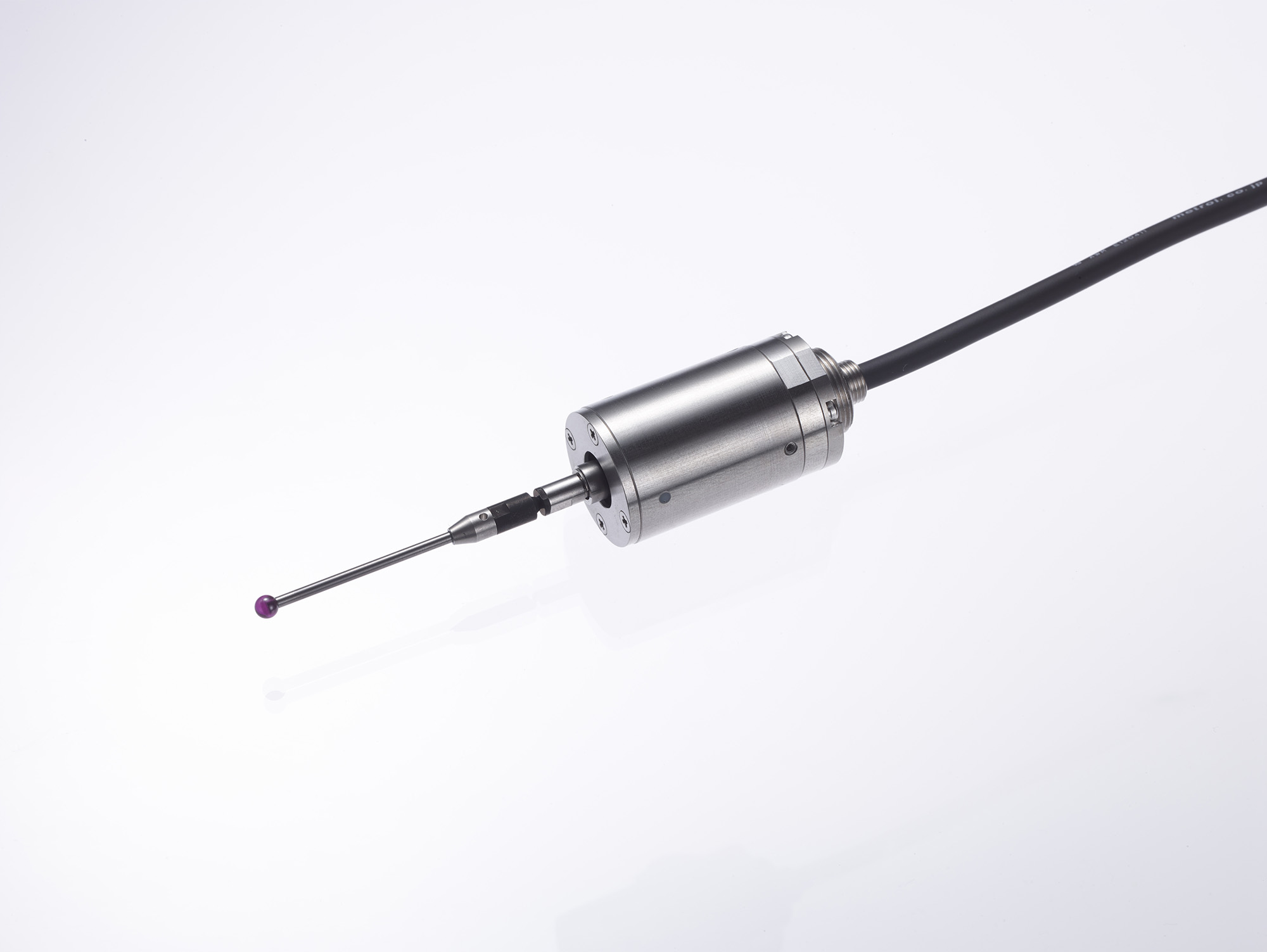

K3Eシリーズは、CNC工作機械に装着し、ワークの寸法計測、芯出し、位置決めを行う有線式３次元タッチプローブです。

検知方向
±X,±Y,Zの3次元タイプ
カタログダウンロード
お問い合わせフォーム

特長

１μmの繰返し精度、３００万回の耐久性

コンタクトがワークに接触した瞬間に動作し、高精度な位置検出が可能。

保護等級IP67で高い防水・防塵性

水や油、クーラント、切粉が飛び散る悪環境下で使用可能。

プリトラベル※が無い為、高感度な検出が可能。

（※プリトラベル：コンタクトが検出体に接触してから、出力が切替るまでの動き量）

豊富なオプション項目

スタイラス、NO/NCの測定信号出力、取付方法、コード長など選択可能。

I/Fユニットを内蔵

機内の衝撃・振動や、外部からの突発的な過電流による接点の損傷を防ぐため、I/Fユニットが標準で搭載されています。

原理構造

スタイラス先端のコンタクトをワークやテーブルに接触させると、高精度のON/OFF信号を出力し、NC・PC装置に入力する事が可能。

可動部が４点の接点を支点としてスイングします。接点が支点の役割を果たしているため、いずれかの支点が離れることで瞬時ON・OFF信号が出力されます。

※接点保護のため、測定時のみ通電することを推奨。
（※検出方向による接触力の変化がある。検出方向によって接触力が変わると、真円形状を計測した時に真円とならないため（ロービング現象）この特性を考慮する必要がある。）

主な仕様

カテゴリ 有線式タッチプローブ
対応機・アプリケーション CNC工作機械
形状／形式／用途 外径・内径・端面寸法、芯出し
検出方向 3次元全方向
繰返し精度  0.001mm（2σ）（条件：操作速度 50~200mm/min)
IP規格・保護構造  IP67
接点精度寿命 300万回
動作までの動き なし
ストローク※全体の動き  X,Y=±7°　Z=3mm
※スタイラスF-R40T-405を使用の場合
接触力  XY方向：0.5N　Z方向：5.5N
スタイラス材質 スタイラス選択表 参照
ケーブル詳細 耐油性　4芯φ5　引張り強度30N　最小曲げ半径 R7
LEDランプ LED無し
動作形態 NC（常時閉）
出力 NO（常時開）
I/Fユニット 内臓
使用温度範囲 0~60℃　氷結ないこと
付属品 フィンガ用スパナ、フィンガ用レンチ

回路図

CNC工作機械用 有線式タッチプローブ[K3Eシリーズ]の回路図

注意事項

  • 内蔵接点がスイング支点を兼ねる構造のため、操作速度が極端 下表参照 に速いと、接点の劣化を早めます。また、電気抵抗の低い接点材が使用できないので、測定時のみ通電し、接点寿命を確保する必要があります。
  • 操作速度10mm/min以下での使用は避けてください。

オプション

カスタマイズ

※青線部はカスタマイズが可能です。詳細は カタログをご参照下さい。

標準型式

※K3Eシリーズの標準仕様の品番になります。
具体的な仕様が決まっていない場合は、こちらの品番をお問い合わせください。

品番 測定可能な方向 接触力 繰返し精度 IP規格・保護構造 接点精度寿命 CAD図
K3E-ST1 ±X、±Y、Z 3次元方向 XY方向：0.5N　Z方向：5.5N 0.001mm IP67 300万回 CAD図(DXF)
