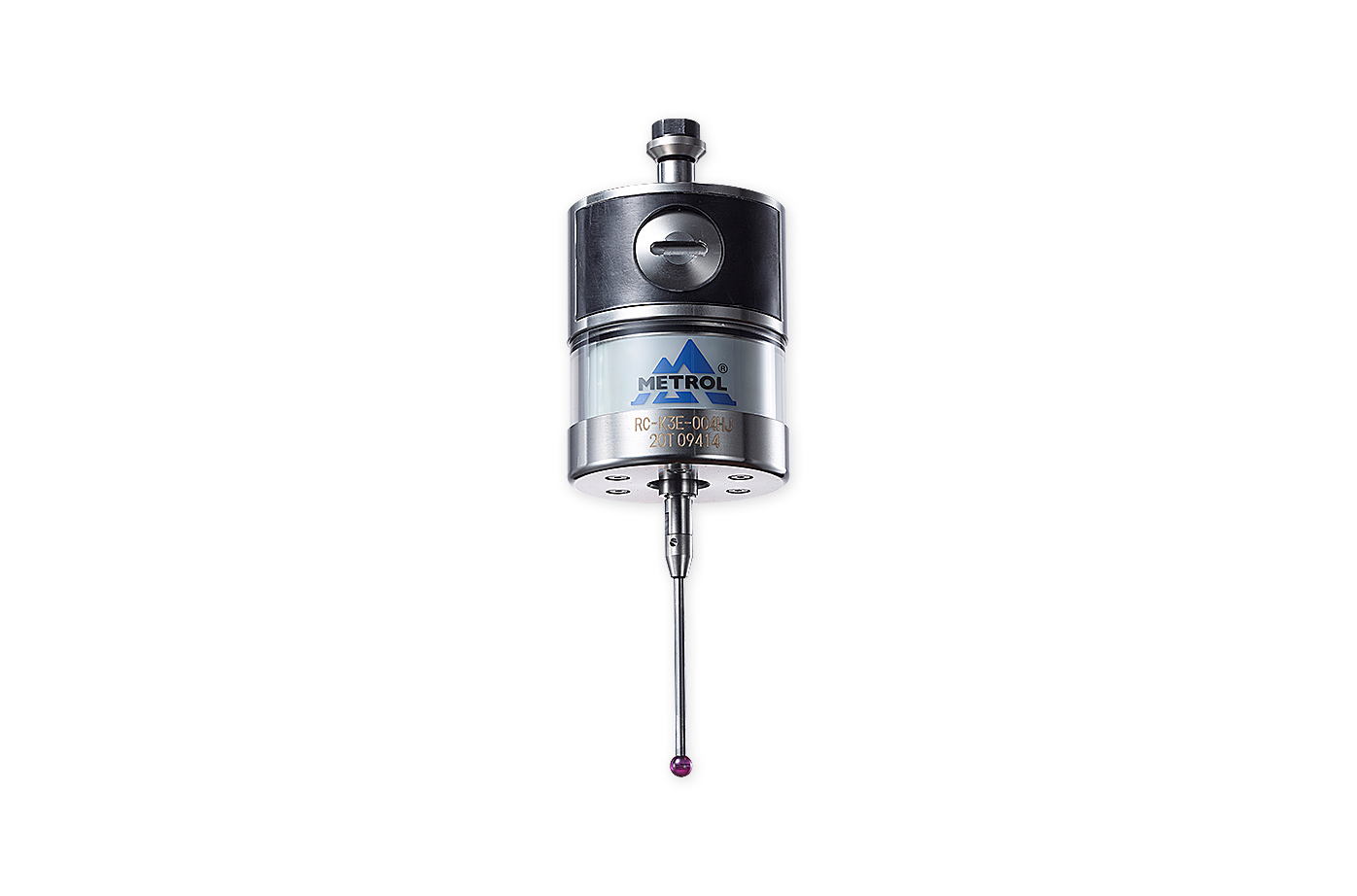

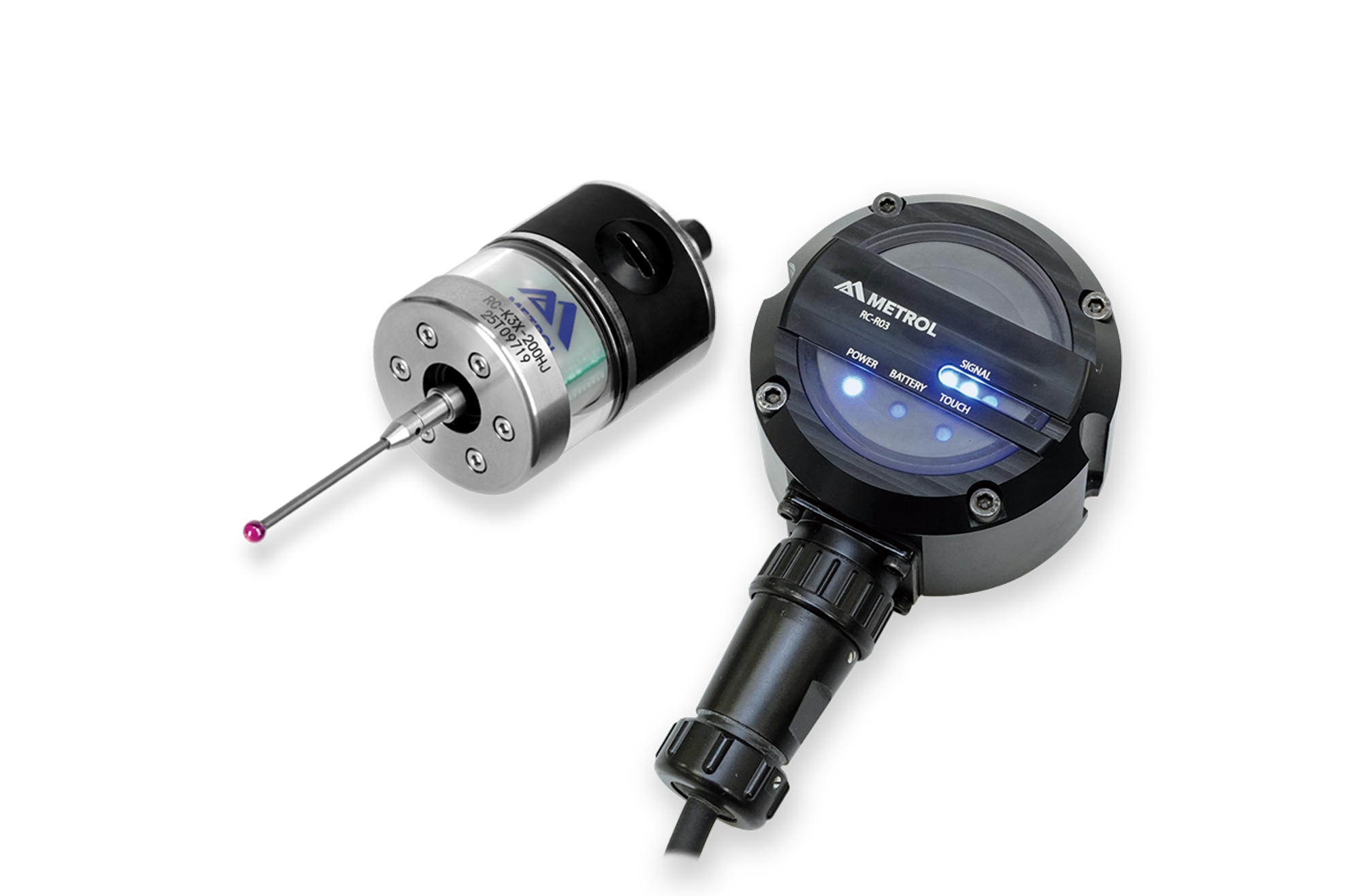

ワイヤレス:超小型高精度タッチプローブ[RC-K3Xシリーズ]

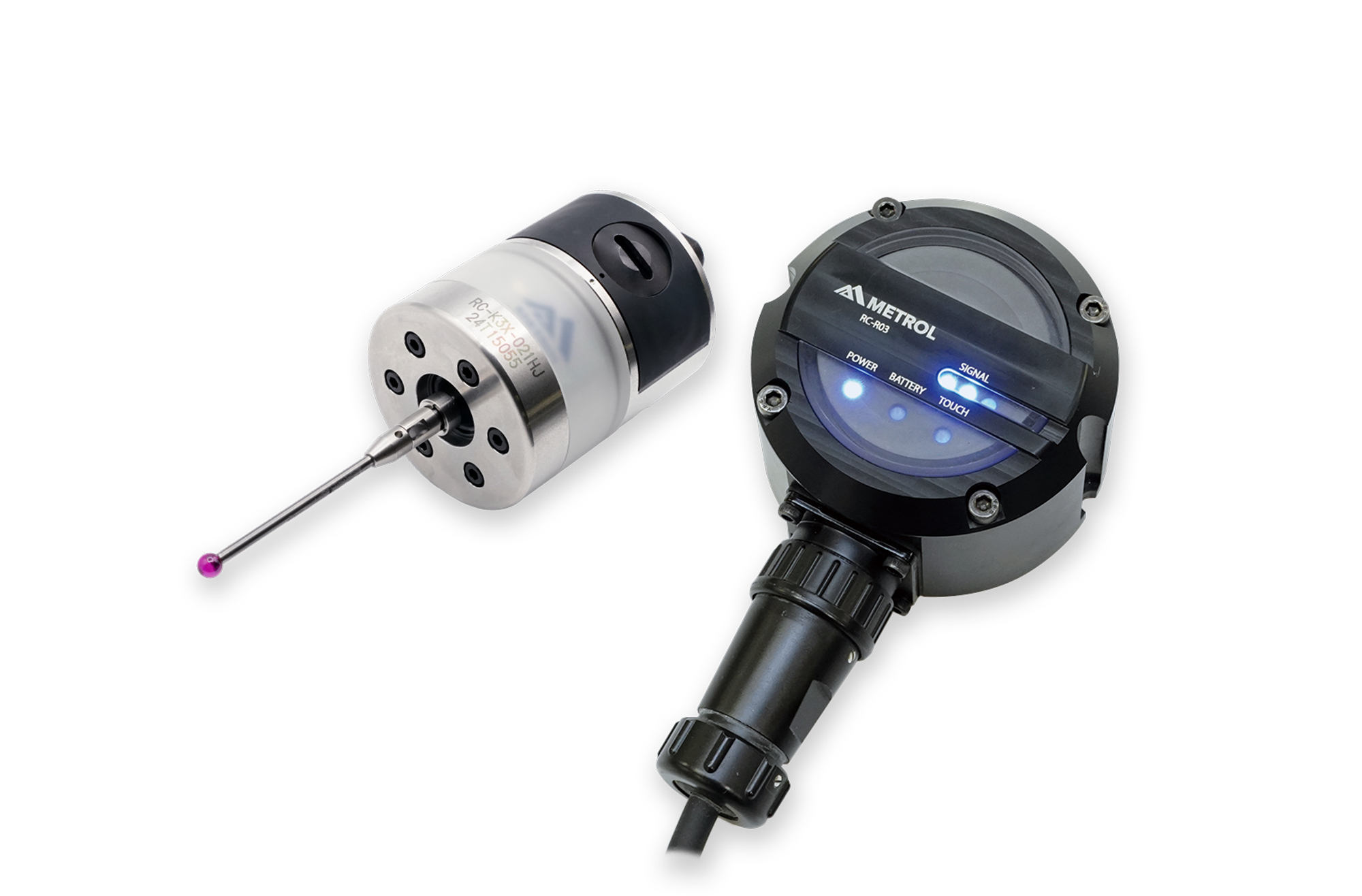

[CNC工作機械用]高精度ワイヤレスタッチプローブ RC-K3Xシリーズ

国産なのに低コスト。機内計測で段取り工数を削減。

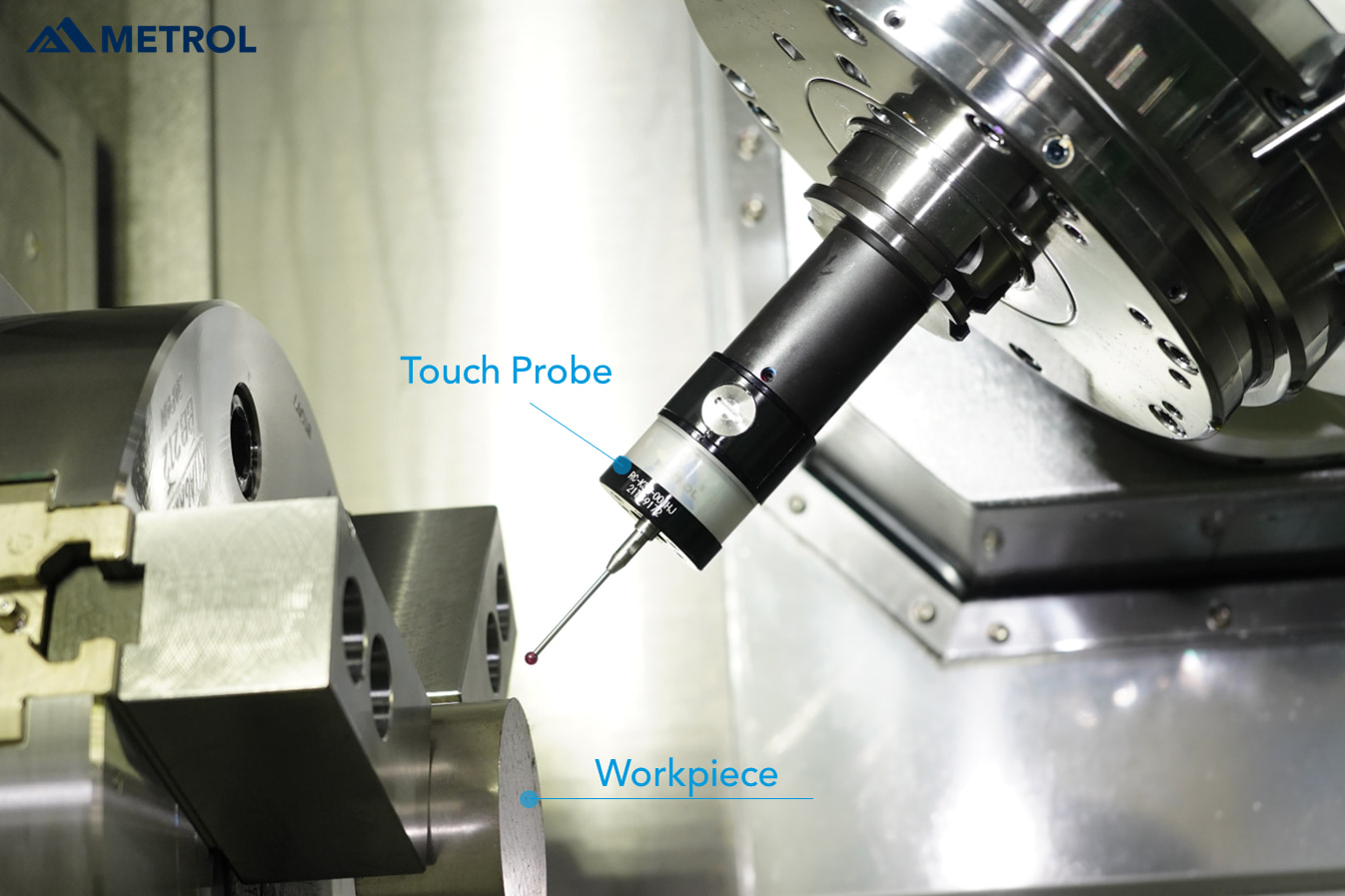

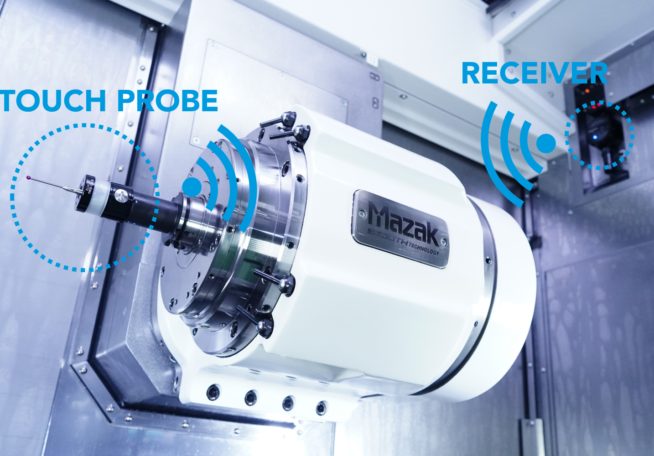

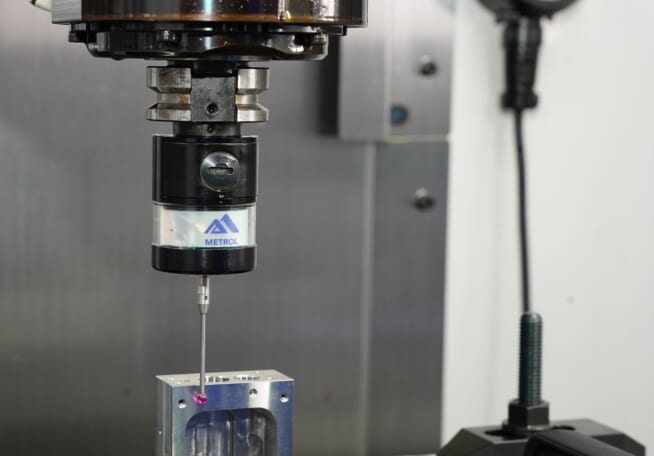

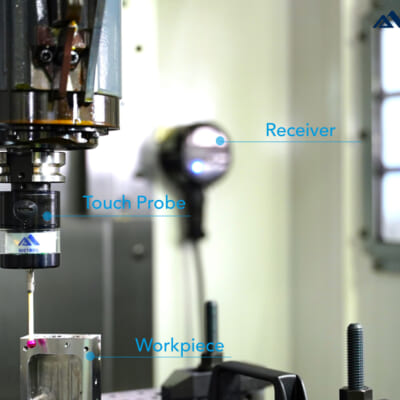

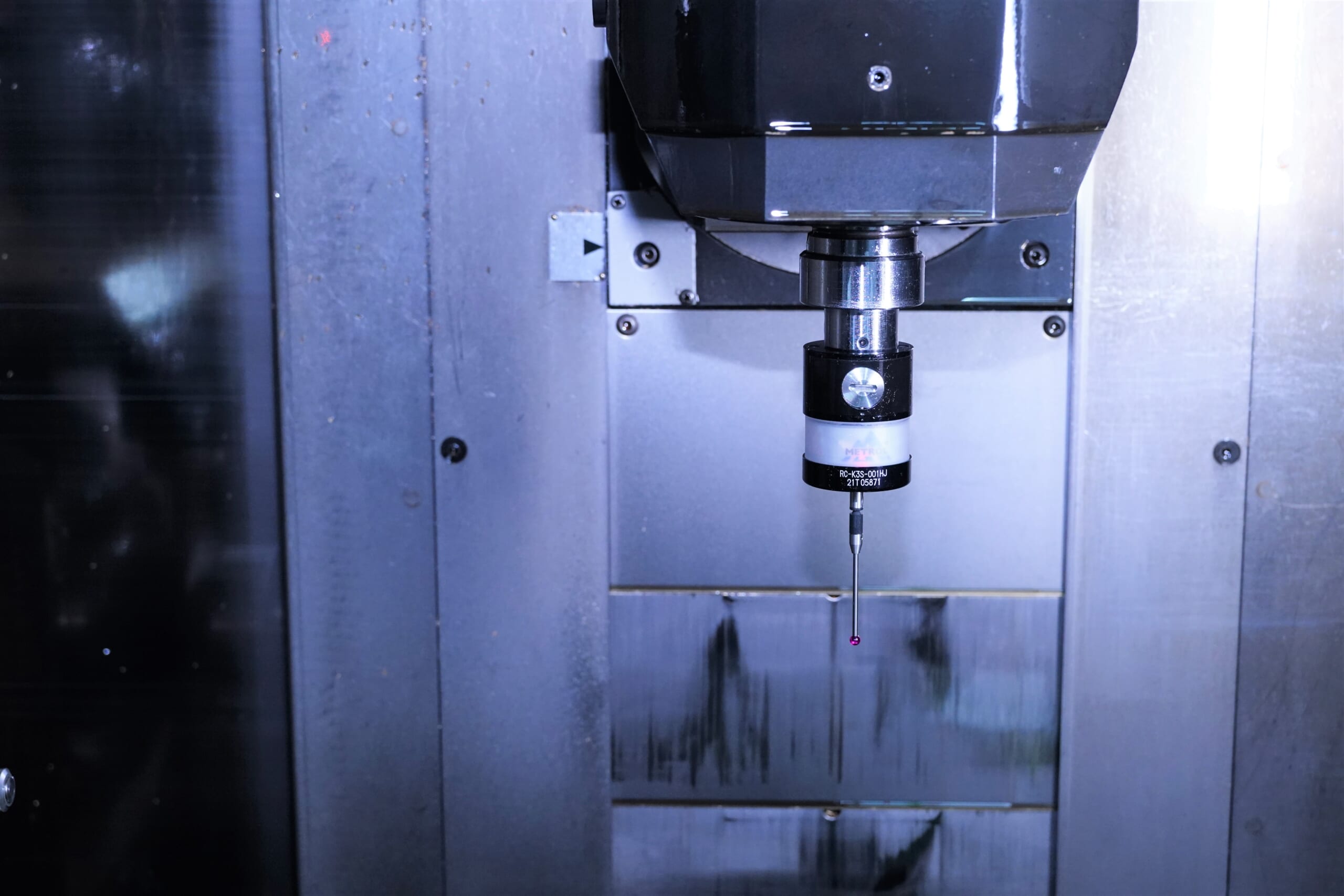

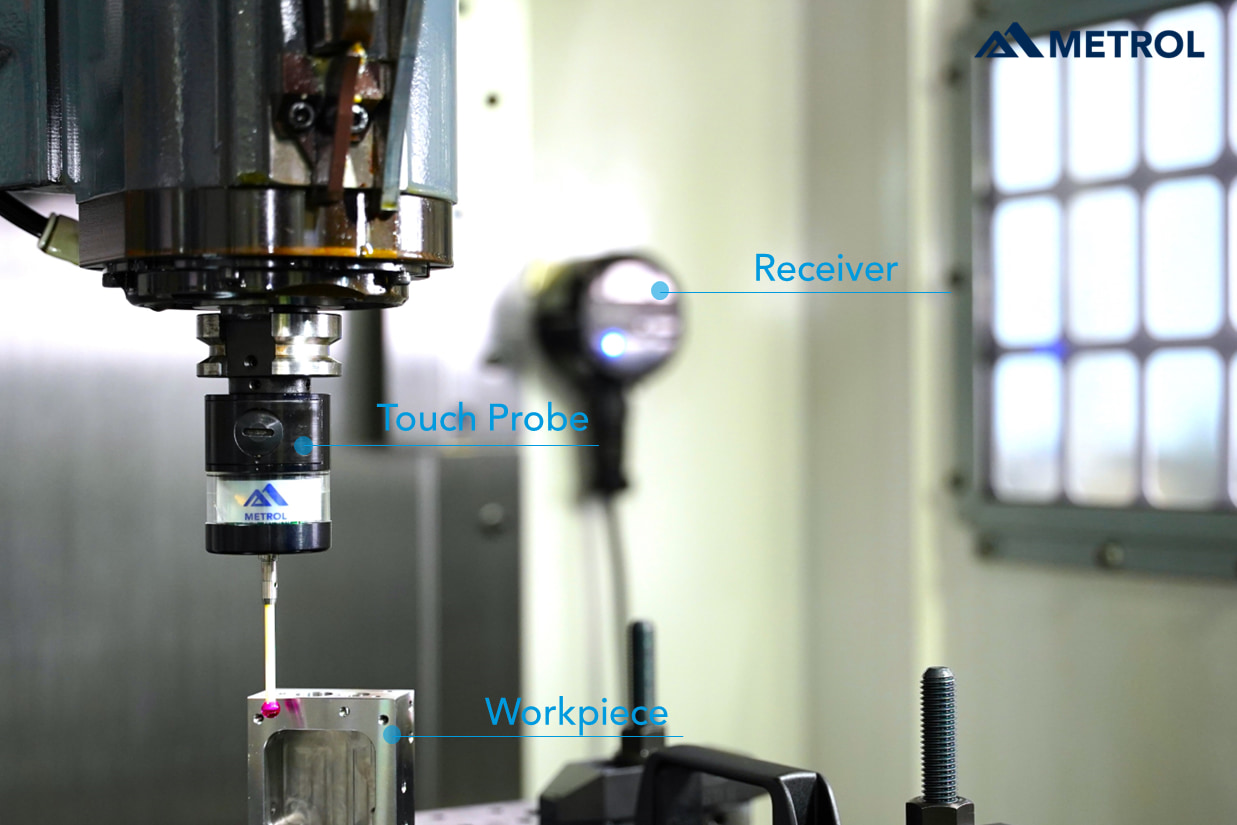

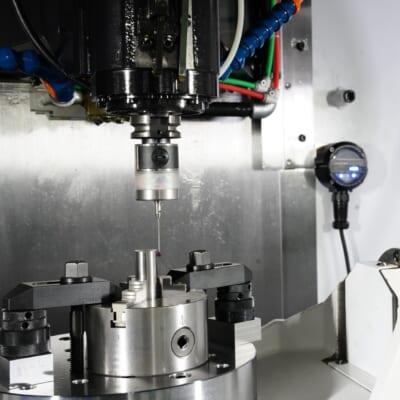

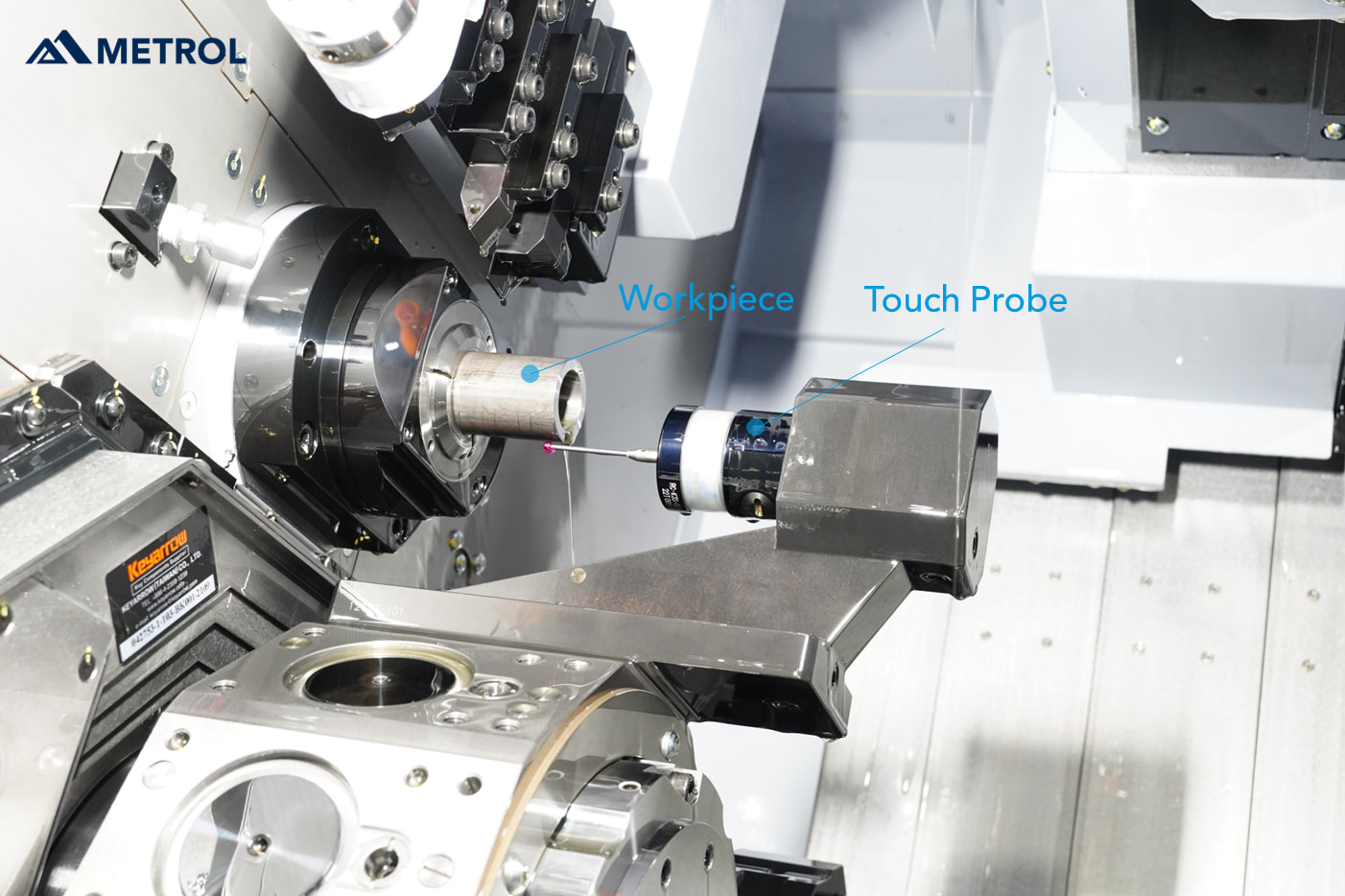

RC-K3XシリーズはCNC工作機械やロボットで、ワークの芯出しや加工後の寸法計測をする、国産のワイヤレス3次元タッチプローブです。 無線通信を使い、プローブの測定信号を受信機が機械へ伝達します。

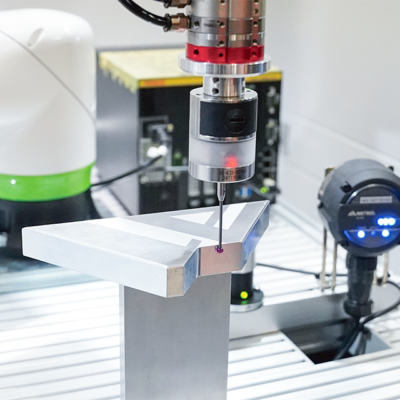

配線が難しい5軸加工機やロボットでも安定した通信が可能です。
【既存機への後付け相談はコチラ】

特長

価格でもう悩まない、気軽に「後付け」も。

価格でもう悩まない、気軽に「後付け」も。

日本製ながら圧倒的低コスト・高耐久性。100万円近い海外製の導入費用に関するコストの悩みを解消します。
導入コストだけでなく、導入後にかかる高額なスペアパーツのランニングコストを抑え、工場全体のコストダウンに貢献します。

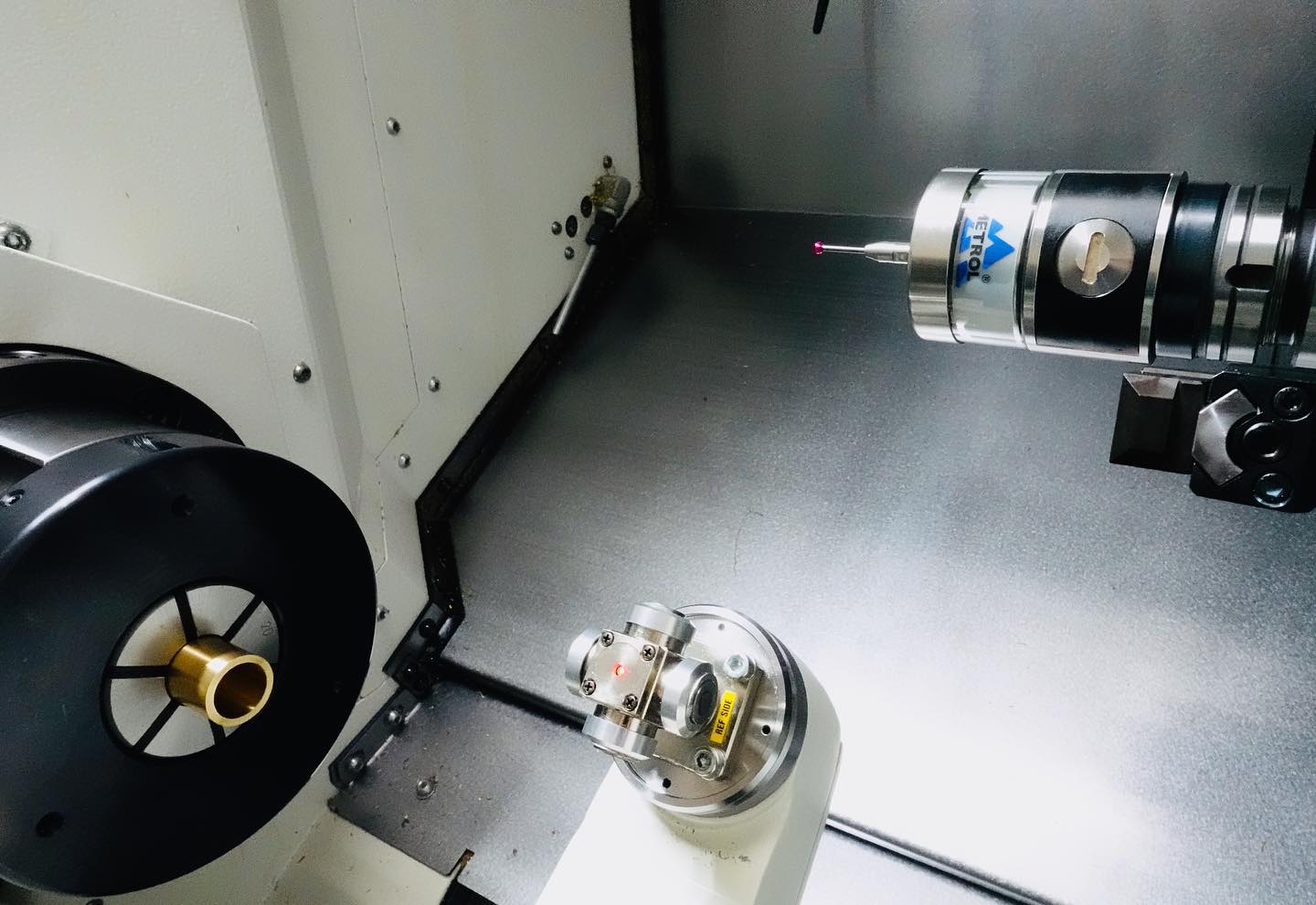

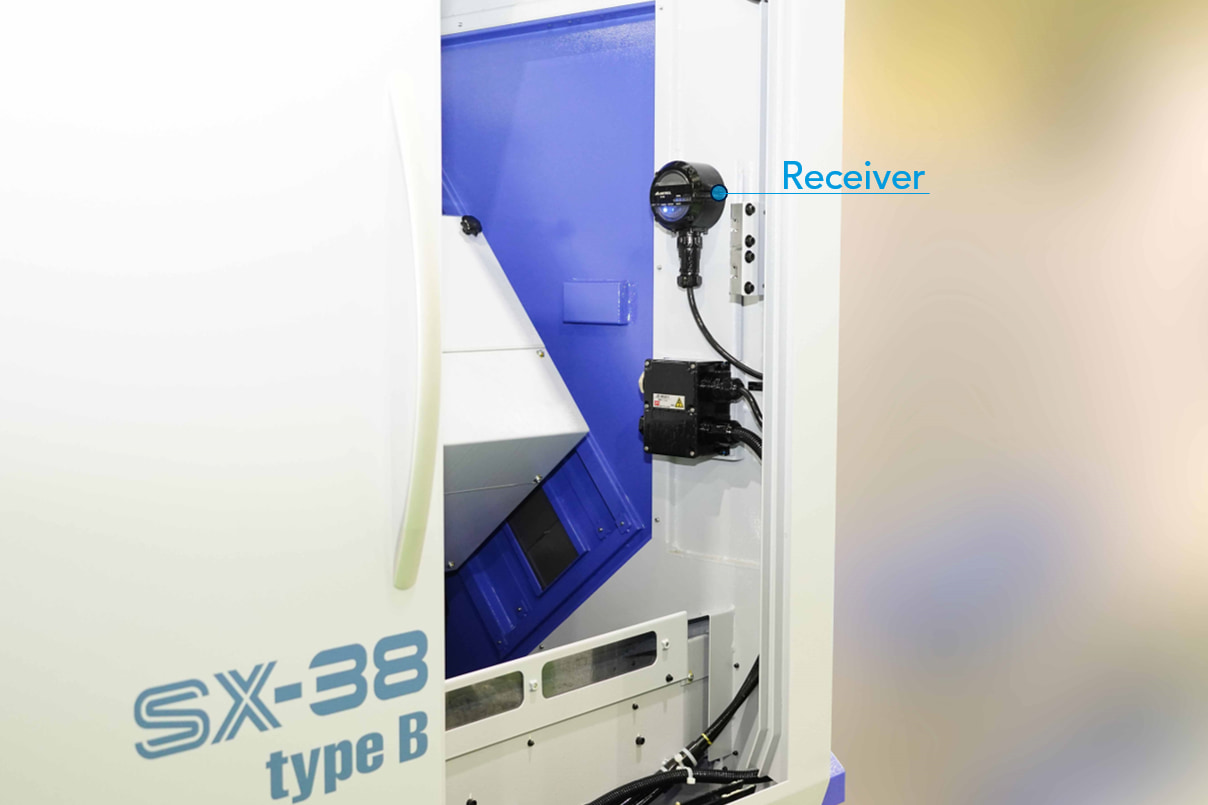

既にお使いの既存の工作機械にも低コストで後付け(レトロフィット)が可能です。
【後付けご相談フォームはこちら】

低価格でも、スペックはそのまま。

低価格でも、スペックはそのまま。

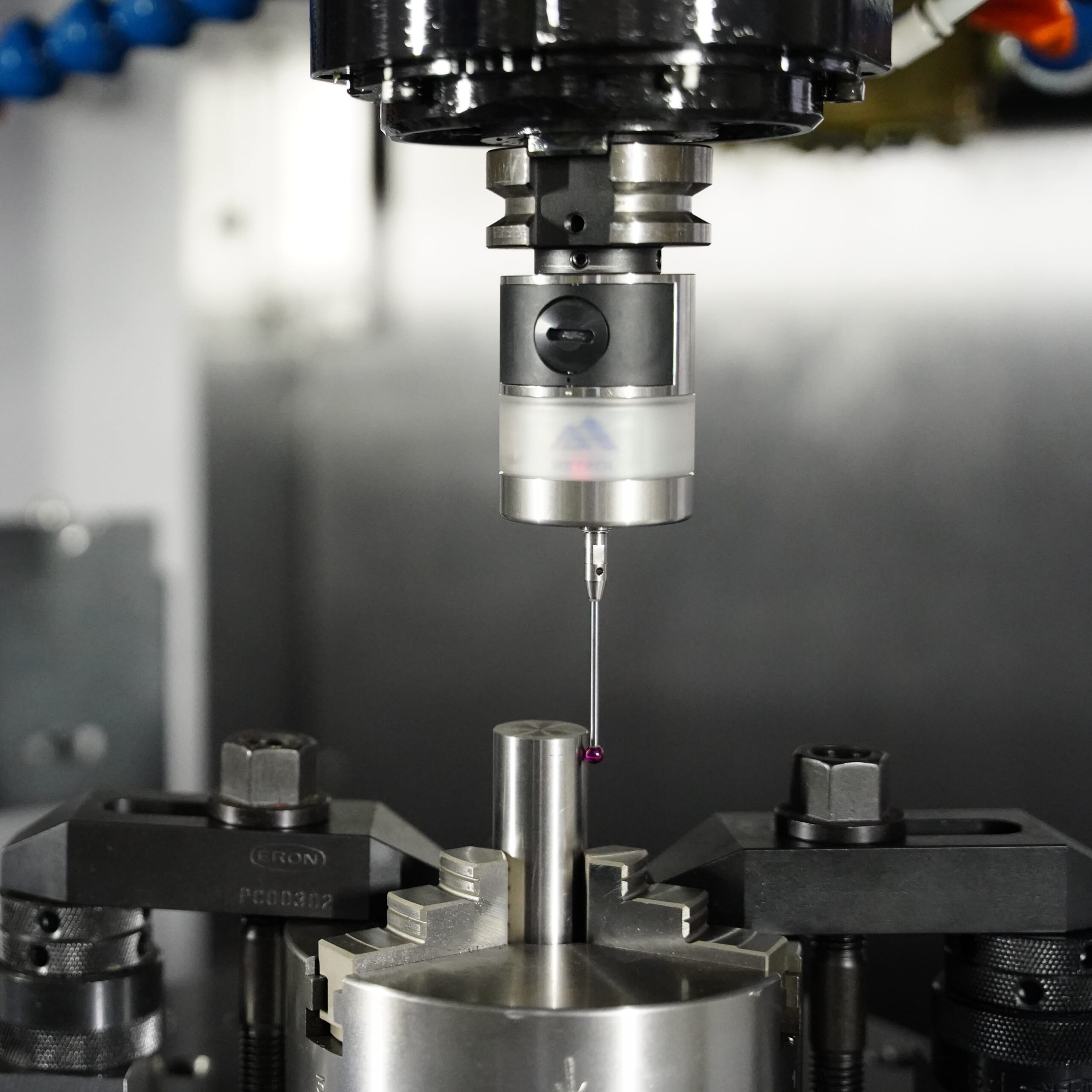

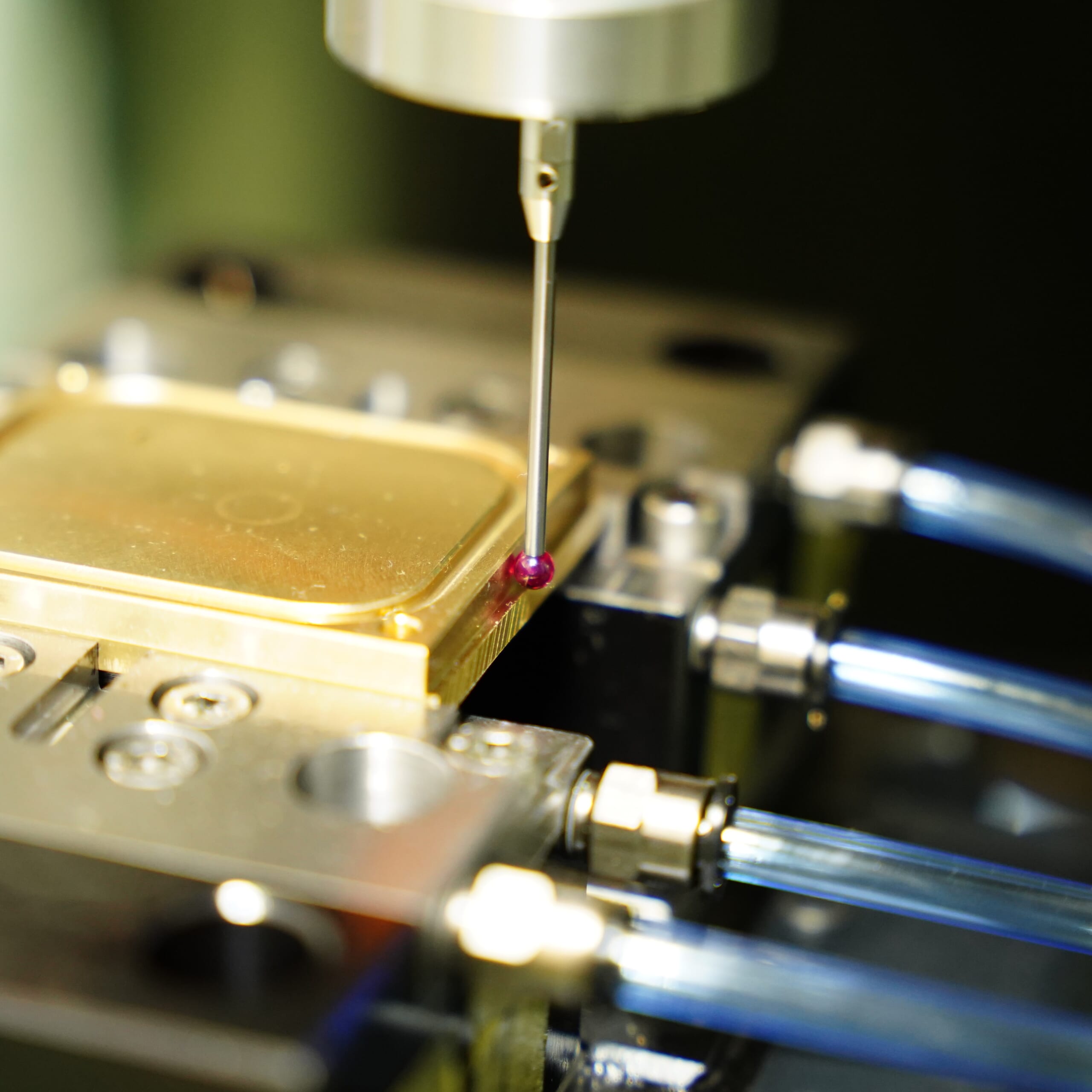

繰返し精度±1μm、保護等級IP68と高精度高耐久性。
無線機器の通信性能(送受信の遅れ)はセンサの測定精度に大きく影響します。
RC-K3Xは独自の通信プロトコルにより安定した通信性能を確立、繰返し精度1μm(2σ)でワークの測定が可能です。

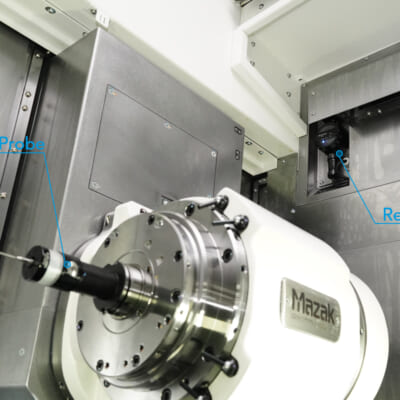

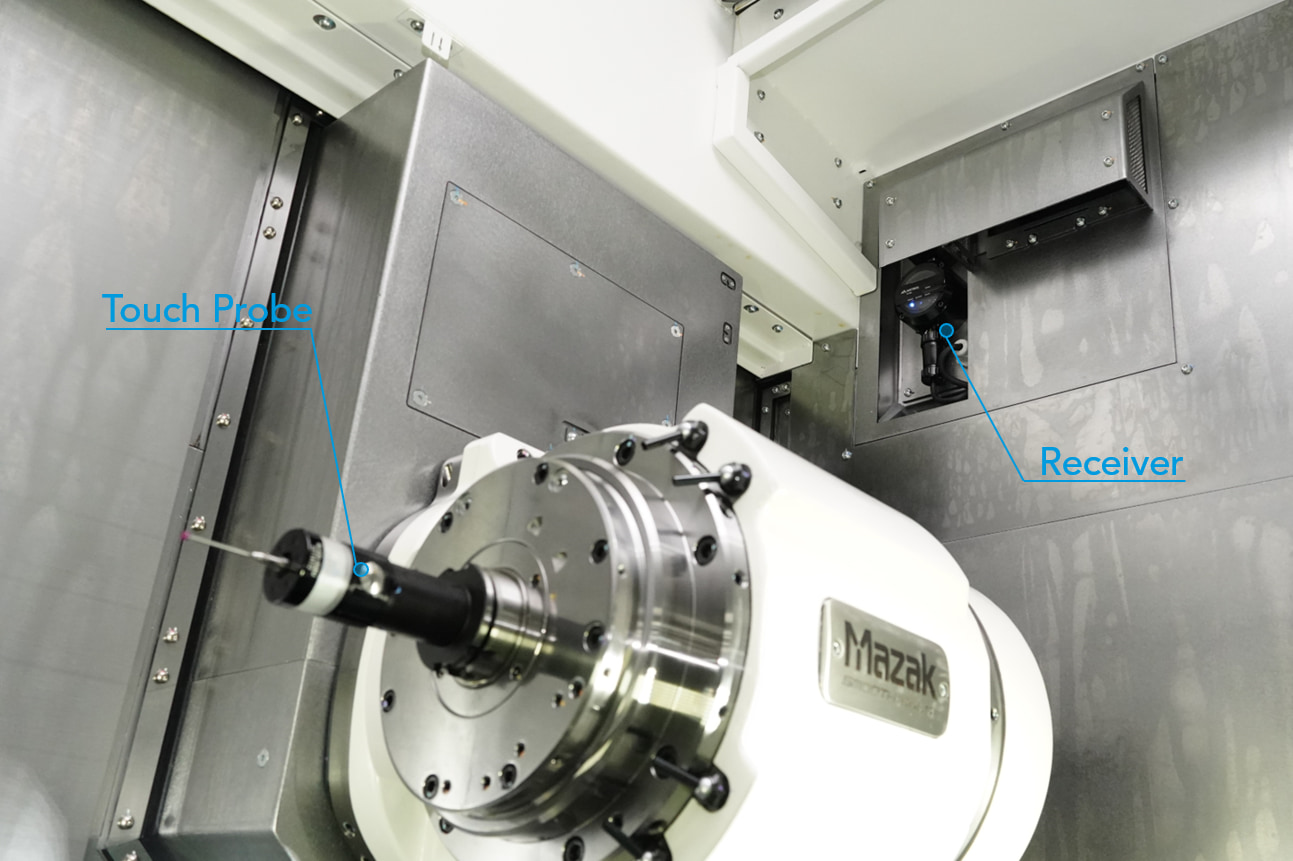

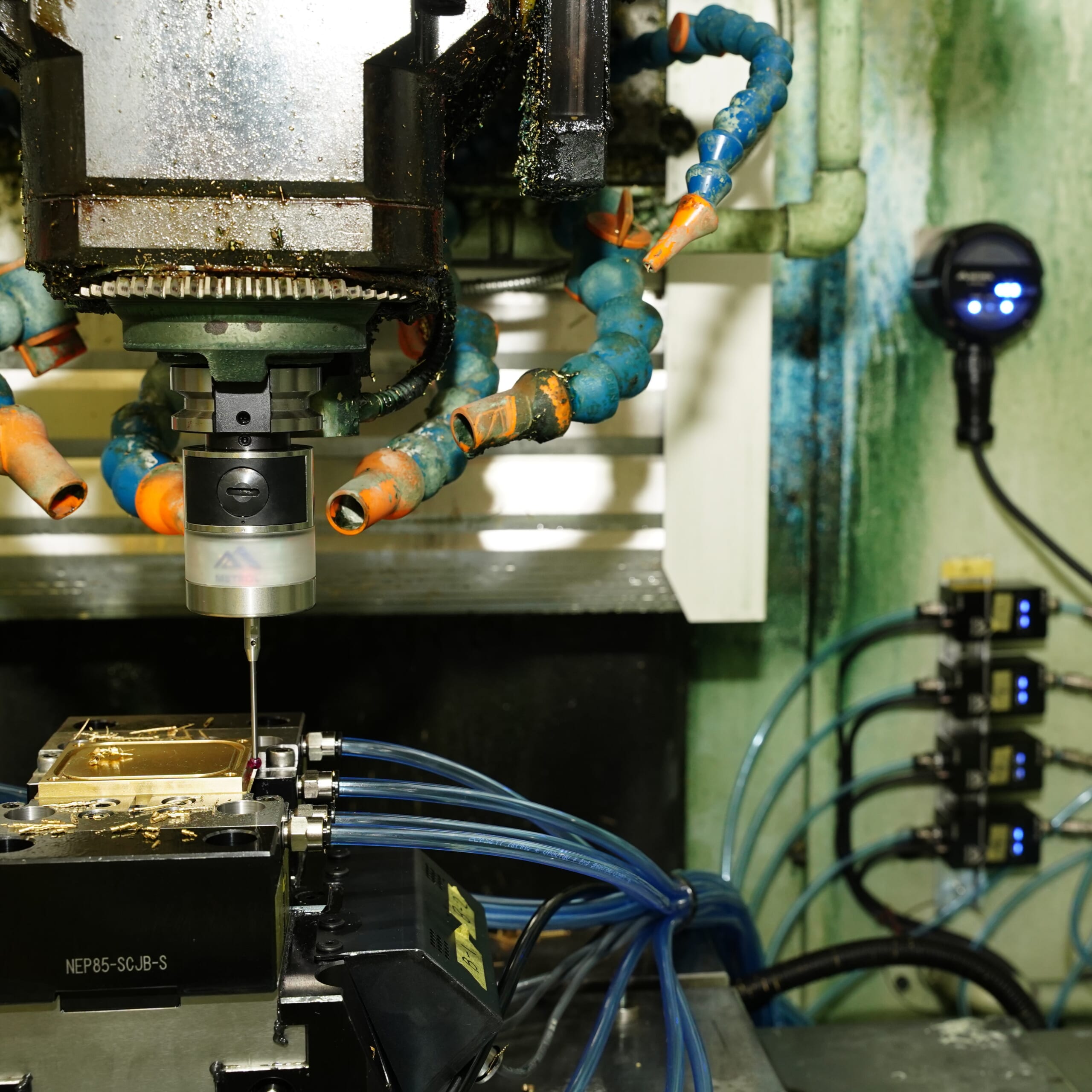

通信距離のある大型の複合加工機でも安定してご使用いただけます。

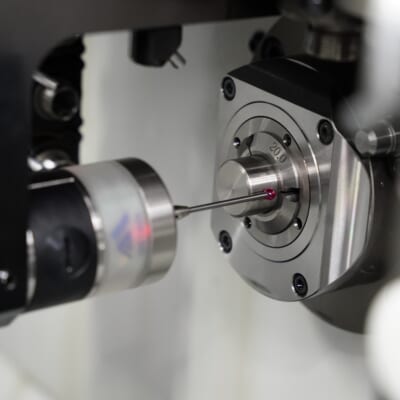

唯一の日本製、タッチプローブブランド

唯一の日本製、タッチプローブブランド

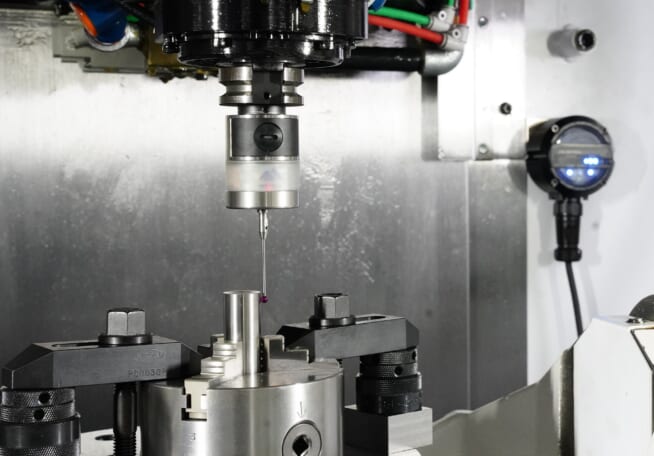

メトロールは日本製ワイヤレスタッチプローブを企画から製造までを行っている唯一のメーカーです。
センサに関する相談、カスタマイズ、部品の納期調整などの迅速なサポート対応が可能です。

海外製タッチプローブは本国からの輸入パーツが多く、修理や部品交換、問合せ対応のリードタイムも一般的に長くなる傾向があります。
メトロールは国産メーカーとして、万が一のトラブル時も、迅速なアフターフォローを実施いたします。

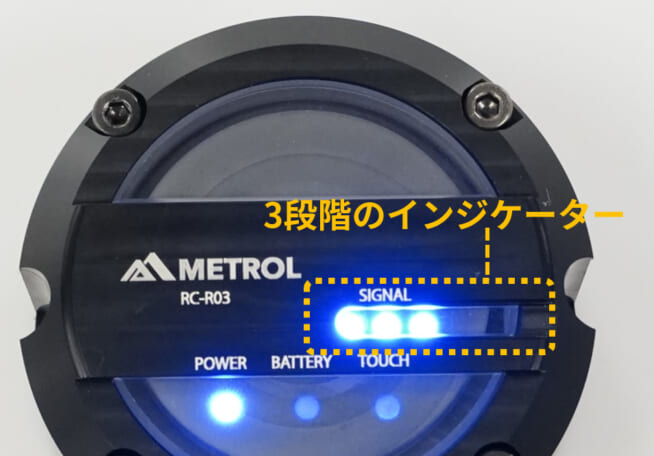

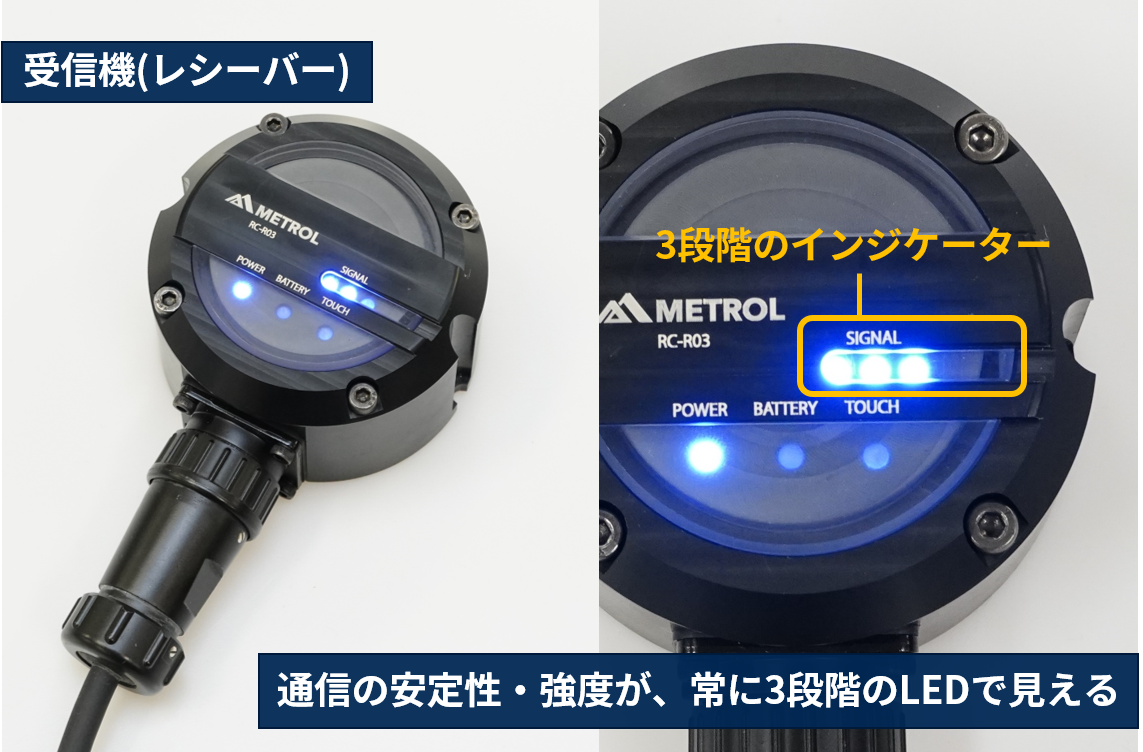

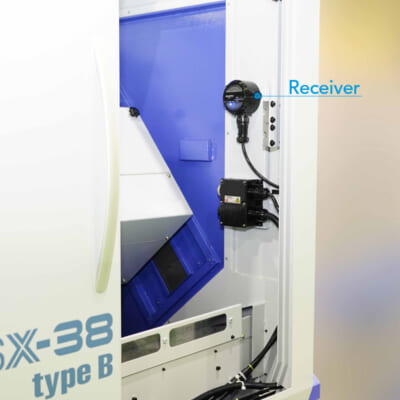

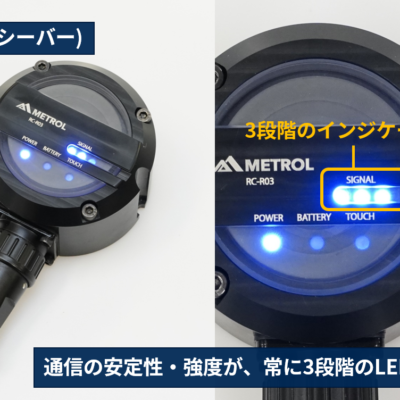

3段階のLEDで電波の強さが見える!

3段階のLEDで電波の強さが見える!

ノイズや通信強度が安定しない場所ではどんな無線機器も効果を発揮できません。

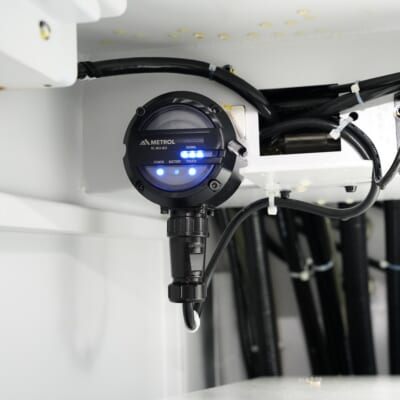

RC-K3Xのレシーバー、電波強度を3段階のLEDで「見える化」。

従来見えにくかった電波状況を可視化し、
・最適な取付場所の選定
・トラブル時の原因調査
などに活用可能です。

豊富なオプション項目

豊富なオプション項目

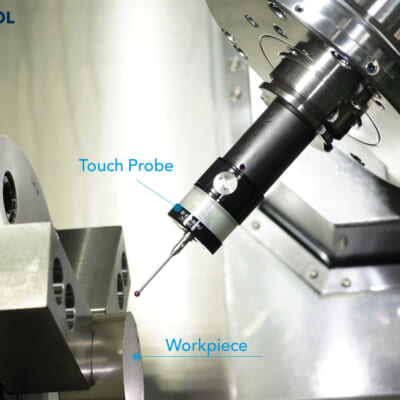

全てのパーツを国内調達、自社工場で組み立てを行っています。

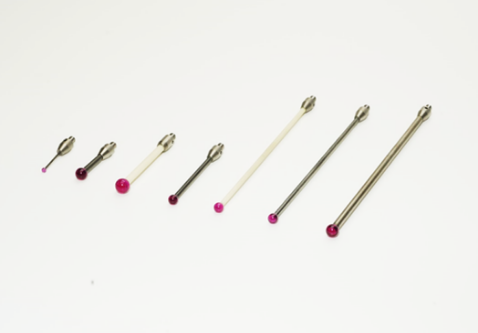

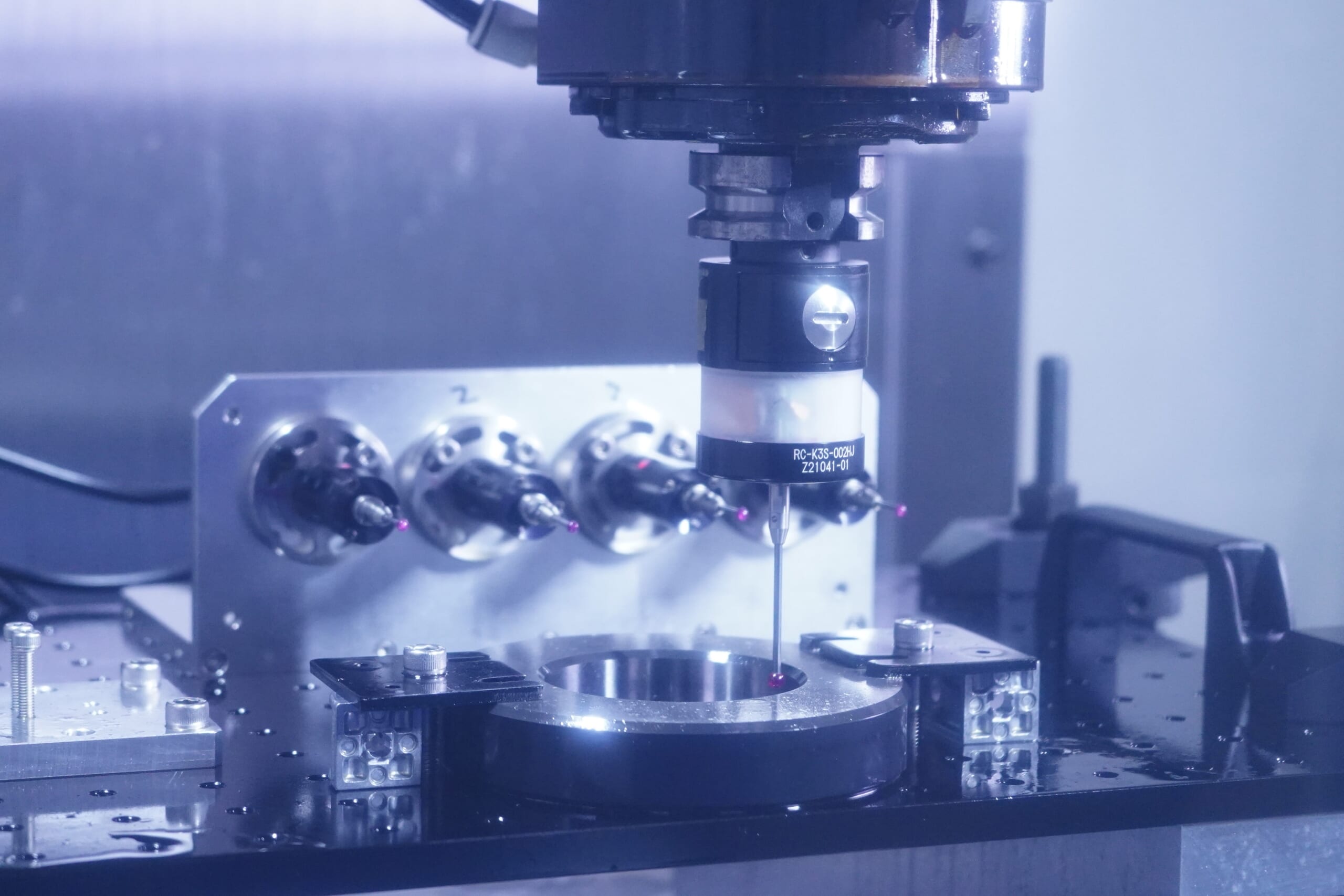

使用する、スタイラスの球、スタイラスの長さ、材質などはご指定可能。
(先端球:ルビー球、超硬球 / シャフト部:超硬、セラミック など)
シャンクもBT30、BT40、HSKなど幅広くご指定頂けます。

お気軽にお問い合わせください。

原理構造

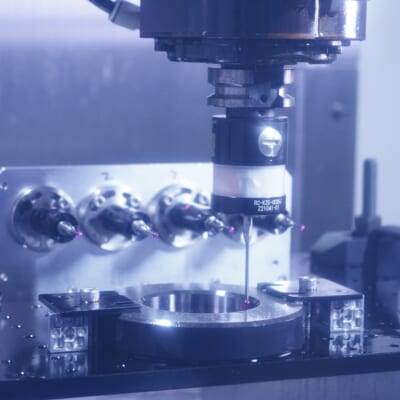

スタイラス先端のコンタクトをワークやテーブルに接触させると、高精度のON/OFF信号を出力し、NC・PC装置に入力する事が可能。

可動部が3点の接点を支点としてスイングします。接点が支点の役割を果たしているため、いずれかの支点が離れることで瞬時ON・OFF信号が出力されます。

※検出方向による接触力の変化がある。検出方向によって接触力が変わると、真円形状を計測した時に真円とならないため(ロービング現象)この特性を考慮する必要があります。

無線プローブRC-K3X『導入メリット』と 『工作機械への後付け搭載』について

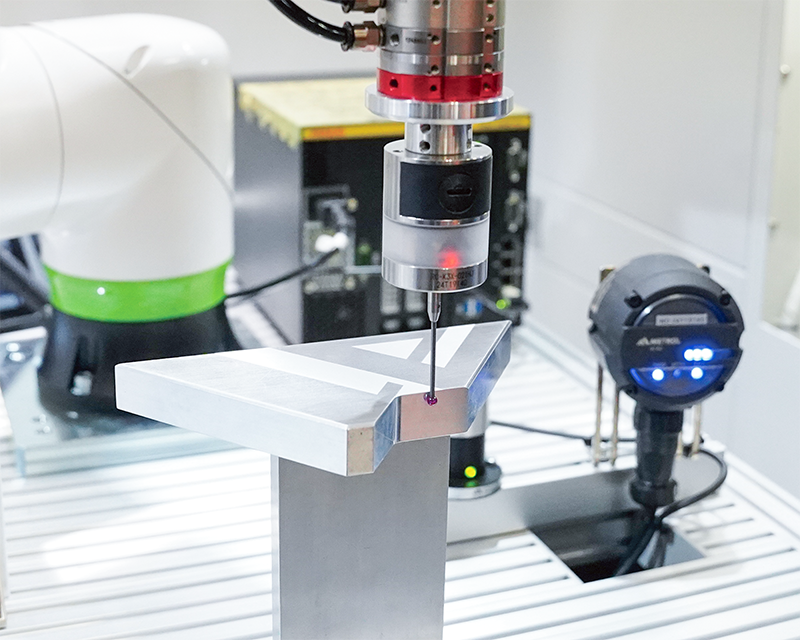

【導入事例】Fanuc協働ロボット × タッチプローブ・ツールセッタ -ワーク原点出し・計測と工具の計測-

【取説】RC-K3X ①シャーネジとスタイラスの取付け方法

【取説】RC-K3X ②スタイラスの取付け方法

【取説】RC-K3X ③ 電池の取付・交換方法

【取説】タッチプローブ ④ センサとレシーバーのマッチング方法

【取説】RC-K3X ⑤ レシーバーの取付位置

マシニング搭載事例工具長・無線プローブ

主な仕様

カテゴリ 無線式タッチプローブ
対応機・アプリケーション CNC工作機械・CNCロボット・溶接ロボット
用途 ワークの寸法計測と芯出し計測
検出方向 3次元全方向(5方向 ±X ±Y +Z)
繰返し精度  1μm(2σ値) ※条件:送り速度150mm/min 標準スタイラス(L:40mm)でプローブ側固定・フィンガに対して垂直計測時
オーバートラベル量 XY方向:±13°  +Z方向:4mm
接触力  X,Y方向:0.5N Z方向:5.5N
動作までの動き なし
接点寿命 300万回
IP規格・保護構造  センサ、受信機ともにIEC IP68
LEDランプ 送信機:LED2か所
受信機:LED表示(POWER、BATTERY、TOUCH、SIGNAL#1,#2,#3)
信号伝達範囲 最大15m(見通し距離)
※電波を妨害する環境での通信や、機外に受信機を設置された場合は通信距離が短くなります。
無線通信品質維持システム 自動ch変更による妨害波の回避機能
周波数 2,404MHz~2,476MHz
スタイラス材質 スタイラス選択表 参照
ケーブル詳細 耐油性 14芯φ7.3 最小曲ゲ半径 R7
出力 NO(常時開)または、NC(常時閉)
(パラメータスイッチで変更可 ※出荷時はNO(常時開))
使用温度範囲 5℃~50℃:20%~80% (結露なきこと)
保管時温度 -10° ~ 70° 20%~80%(結露無きこと)
受信機/インターフェース 受信機・アンテナ一体型
使用環境 屋内使用専用
質量(シャンクを除く) ■RC-K3X-001HJ / RC-K3X-011HJ
センサ部:電池込み:約130g 受信機:約290g

■RC-K3X-021HJ
センサ部:電池込み:約260g 受信機:約290g

■RC-K3X-031HJ
センサ部:電池込み:約130g 受信機:約290g
送信機(センサ部)電源 1/2 AA リチウム塩化 チオニルバッテリ:2本
付属品 スタイラス用スパナ、レンチ
取扱説明書 ■RC-K3X-001HJ / RC-K3X-011HJ
取扱説明書

■RC-K3X-021HJ / RC-K3X-031HJ
取扱説明書

オプション

※対応シャンク:HSKなどBT30/BT40以外のシャンクにも対応可能です。お気軽にお問い合わせください。

無料公開:お役立ち記事

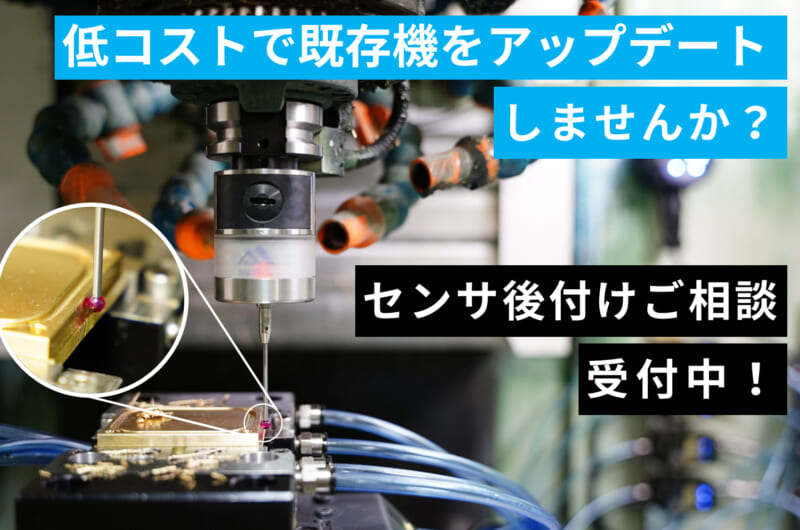

【後付け受付窓口】低コストで既存機をアップデートしませんか?

【後付け受付窓口】低コストで既存機をアップデートしませんか?

【マシニングセンタユーザ必見!】
既存のマシニングセンタにツールセッター、タッチプローブを低コストで後付けして生産性をアップデートしませんか?
ファナック、ブラザーなど搭載実績多数。まずはお見積りからお気軽にお問い合わせください。

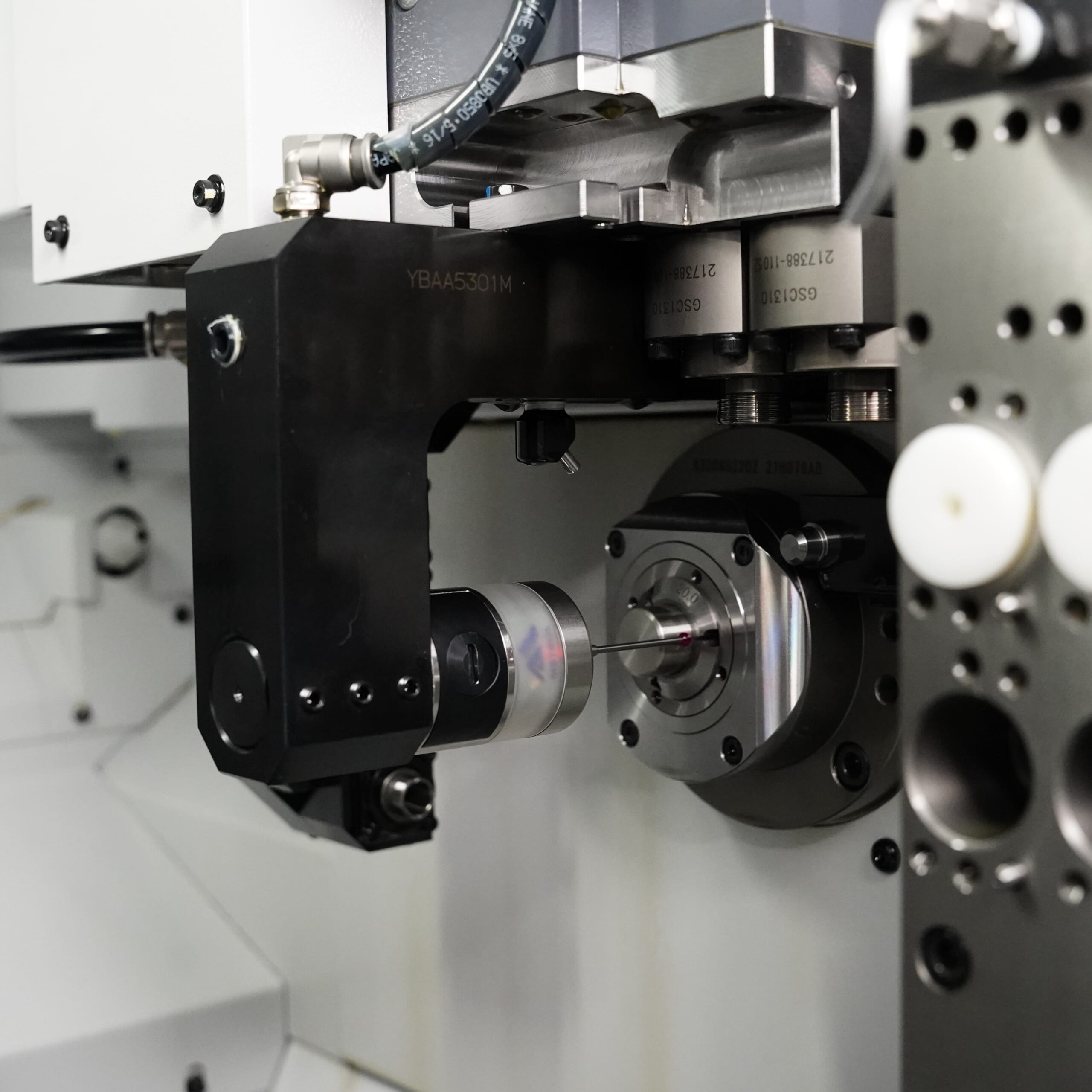

CNC自動旋盤、絶対に知っておきたい活用方法とは?

CNC自動旋盤、絶対に知っておきたい活用方法とは?

【自動旋盤ユーザ必見!】

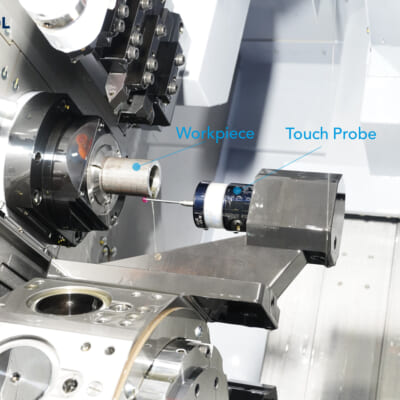

CNC自動旋盤でタッチプローブを活用したワークの原点出しや機内計測のメリット・デメリットをわかりやすく解説しました。

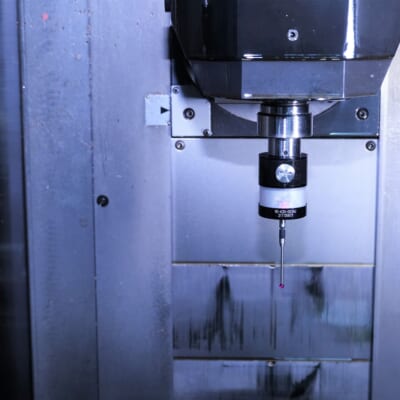

タッチプローブによる研削盤の「機上測定」とは?【検査工数のコストダウン編】

タッチプローブによる研削盤の「機上測定」とは?【検査工数のコストダウン編】

【研削盤ユーザ必見!】
平面研削盤におけるワークの原点出しや段取りをラクにするタッチプローブの活用方法をわかりやすく解説しました。

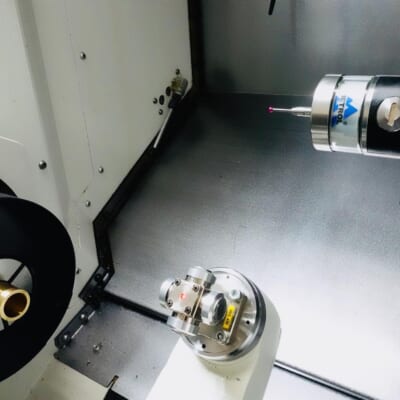

三次元測定機の作業工数を削減する方法とは。
