穴加工の異常を自動検出
【CITIZEN CNC自動旋盤】CincomL12の画期的なカスタマイズとは？

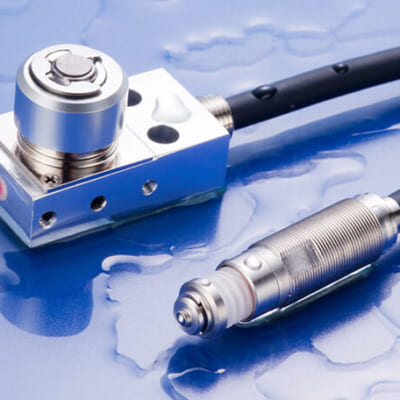

このブログではCITIZEN CNC自動旋盤CincomL12にオプションで搭載可能な、メトロールの高精度MTタッチスイッチ『P10DB-A』についてご紹介していきます。
目次
穴加工の異常を自動検知
- 加工後の穴加工の異常を自動検知し不良品の場合運転を自動停止。不良品大量発生を防ぎます。
- 人手による全数検査の工数削減が可能となります。
- 不良品の発生を最低限にできるためコスト（資材、加工時間）を最小限にとどめることができます。
2ステップで「穴の加工不良」を自動検知

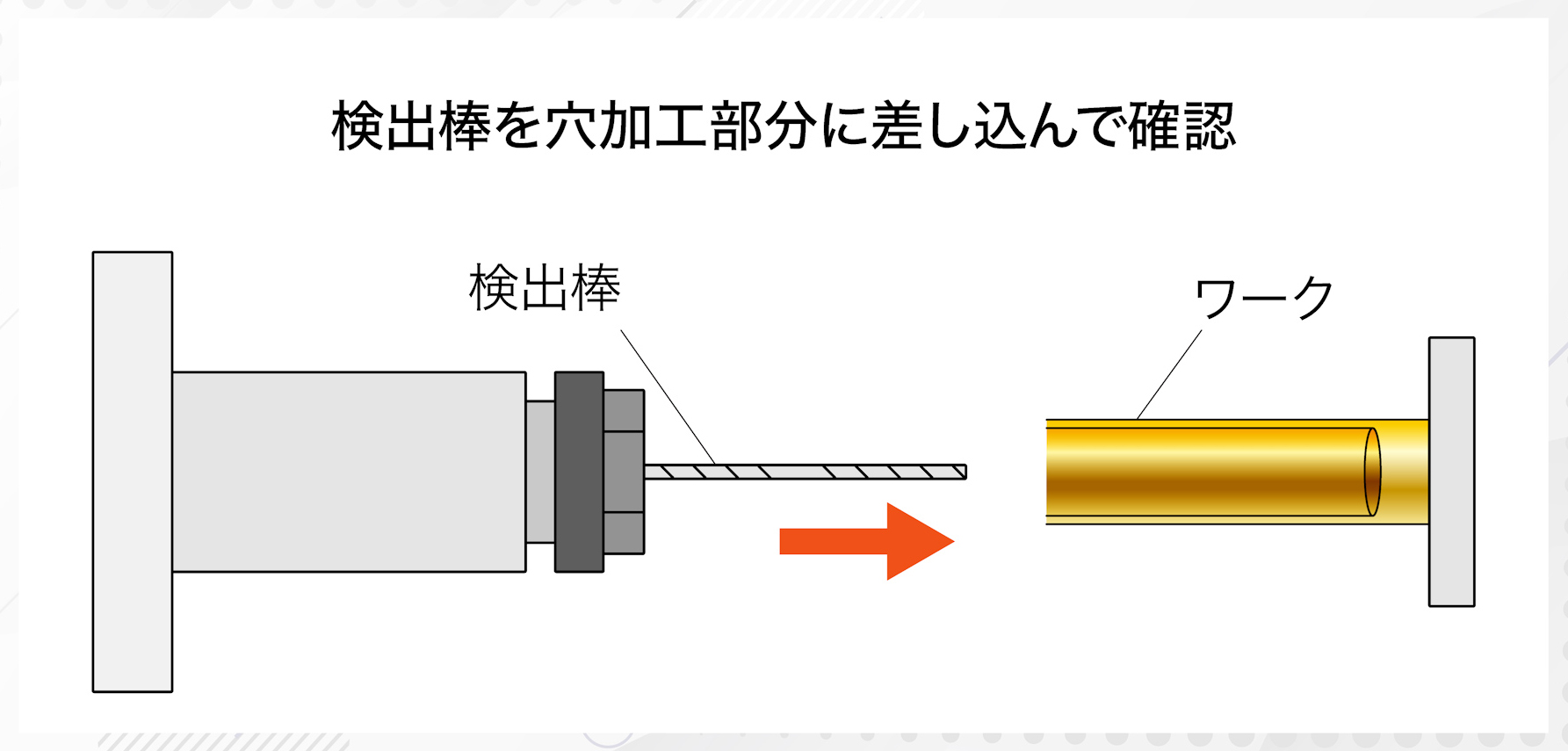

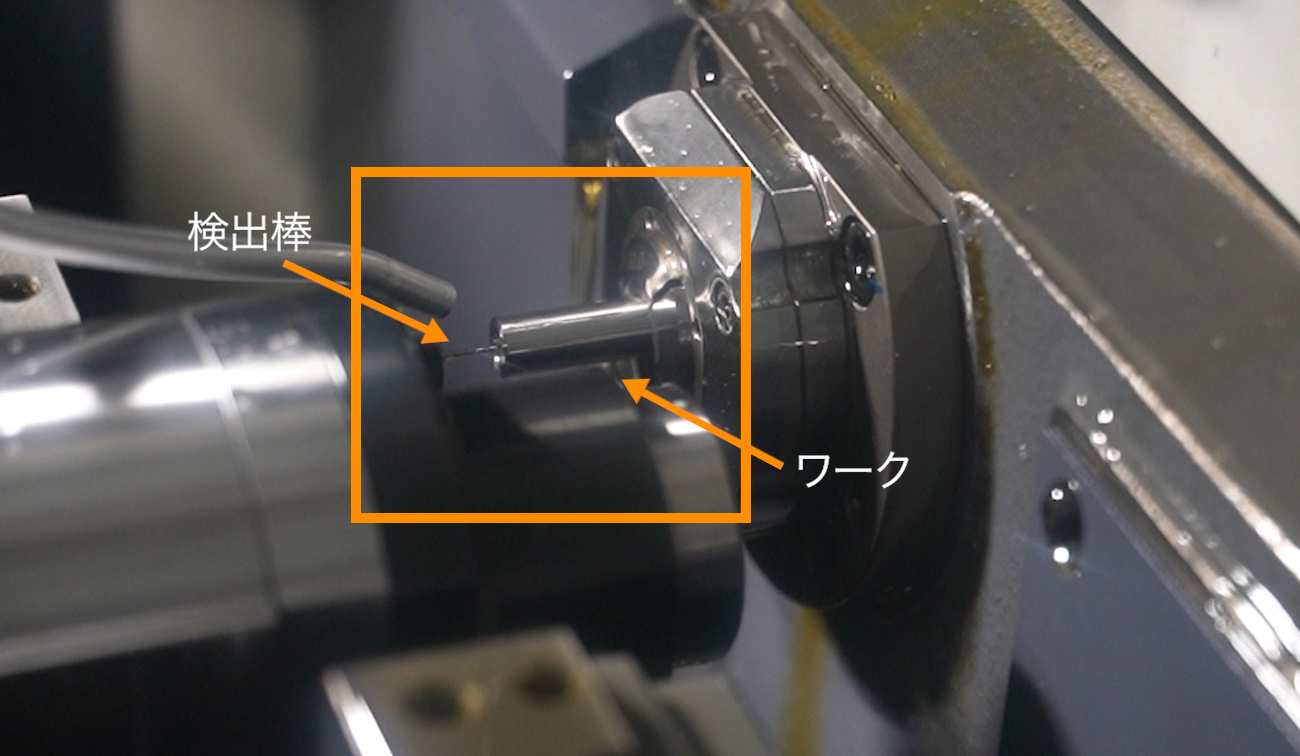

STEP.1 穴加工が正常に行われているか確認

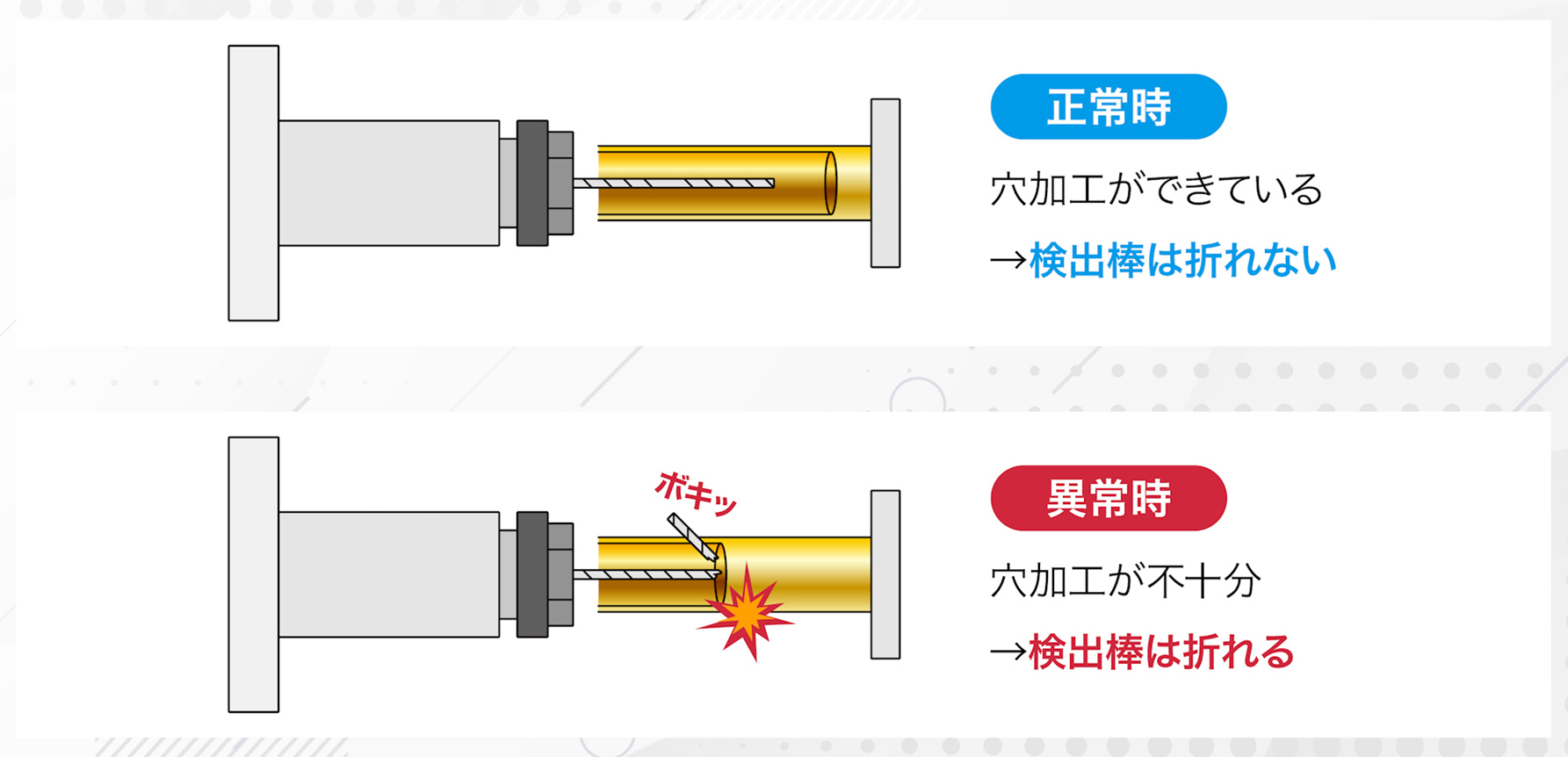

【異常時】穴加工が不十分 ▶︎検出棒は折れる

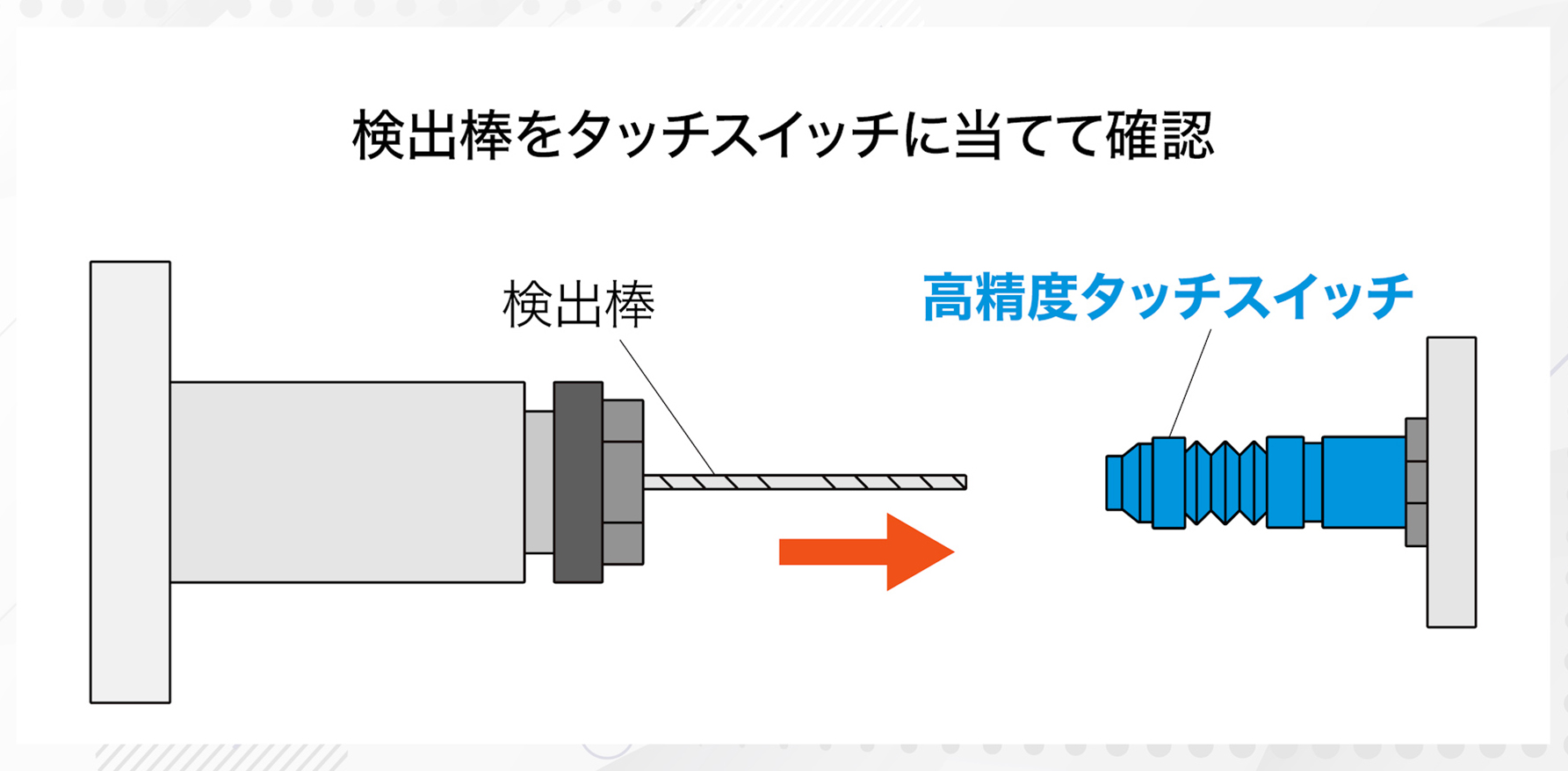

STEP.2 高精度タッチスイッチで検出棒の状態を確認

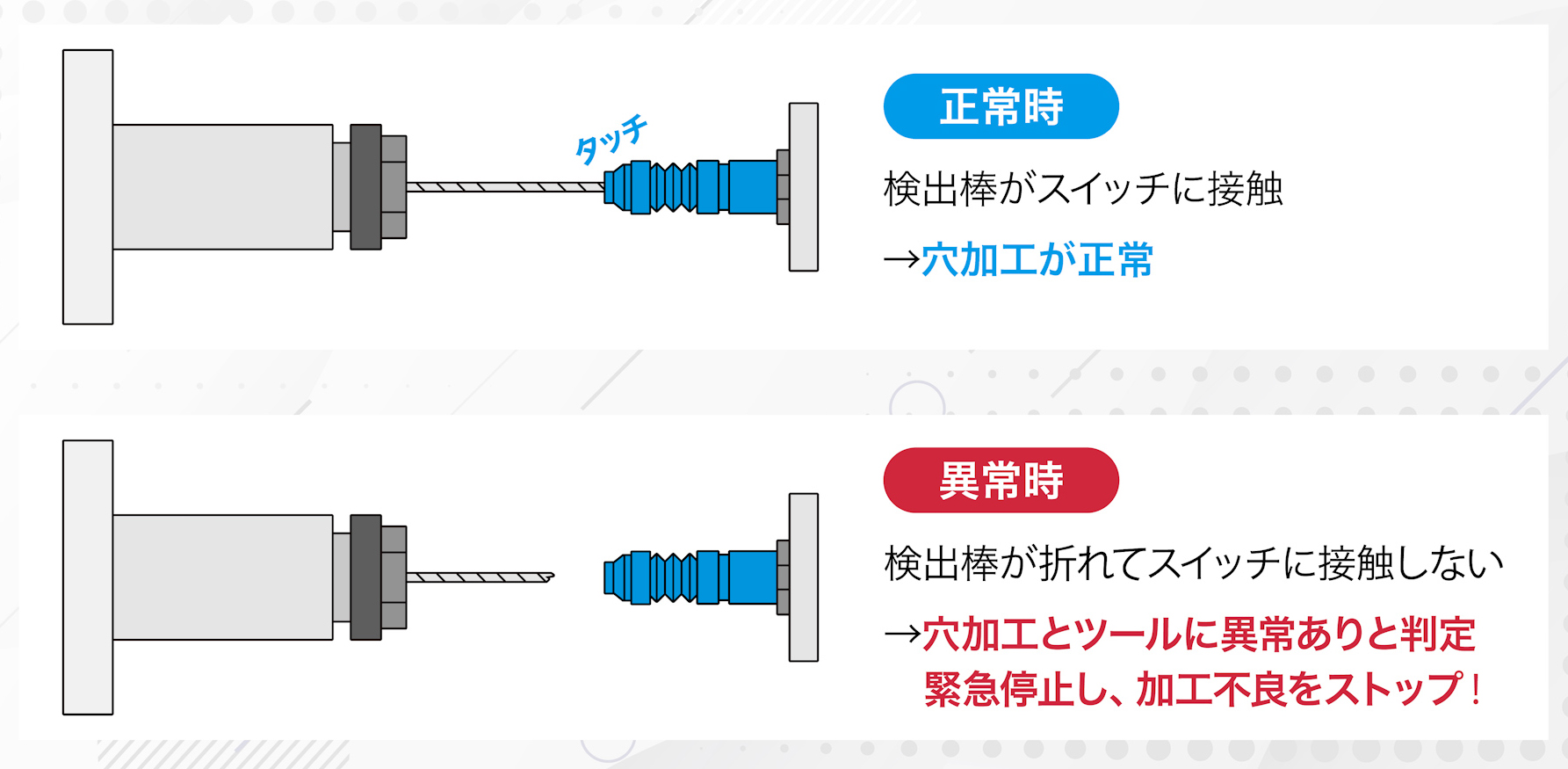

【異常時】検出棒が折れてスイッチに接触しない
▶︎緊急停止し、加工不良ストップ！

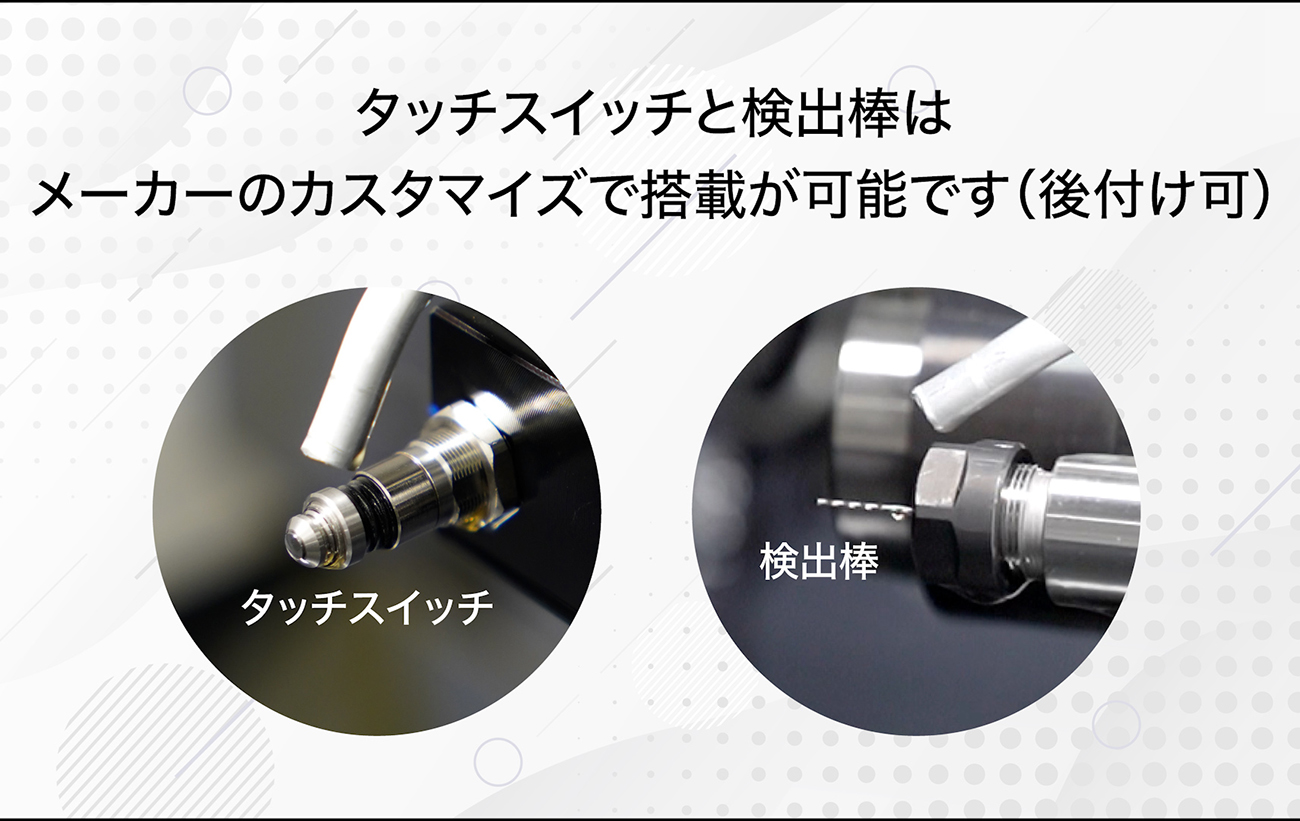

タッチスイッチと検出棒はメーカーのカスタマイズで搭載が可能です（後付け可）
【参考動画】穴加工の異常を自動検出

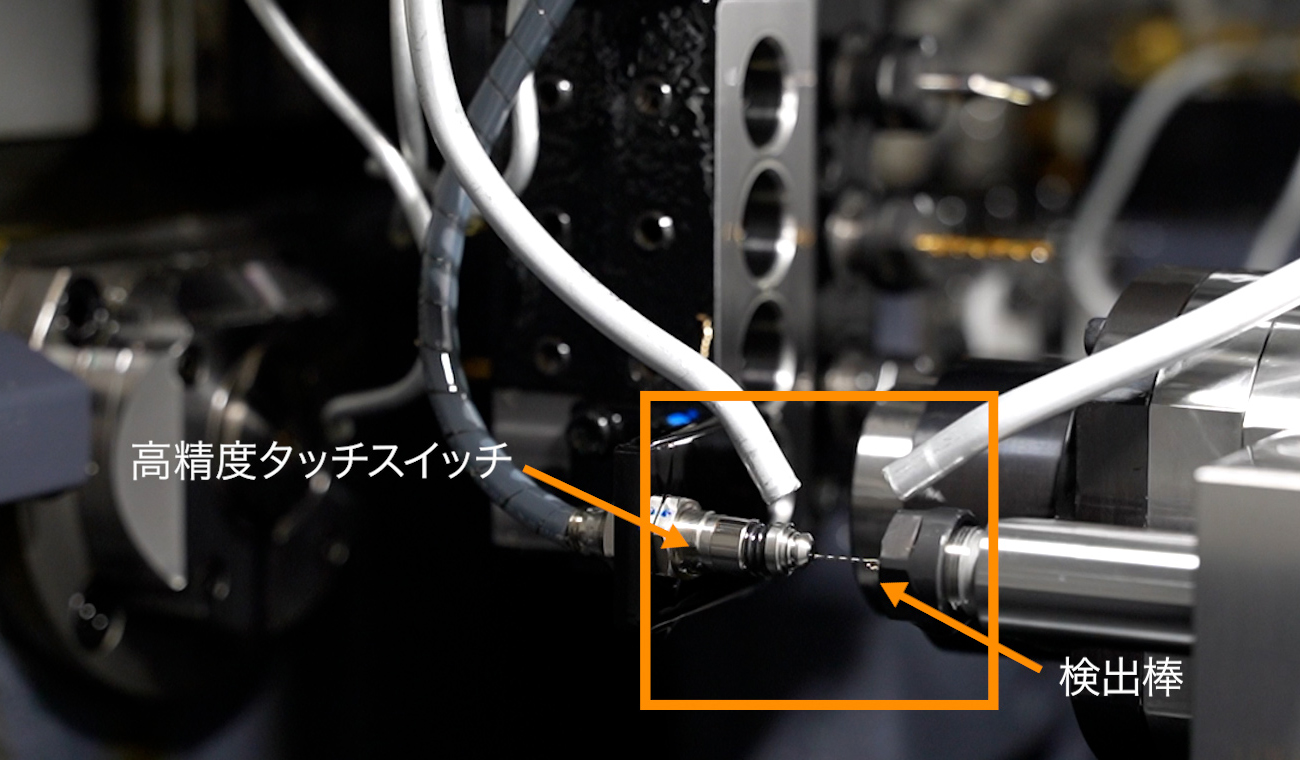

CITIZEN Cincom L12に高精度タッチスイッチを搭載することで、穴加工の異常を自動検知し、加工不良を防止できます。
本記事で紹介した製品はコチラ
製品紹介

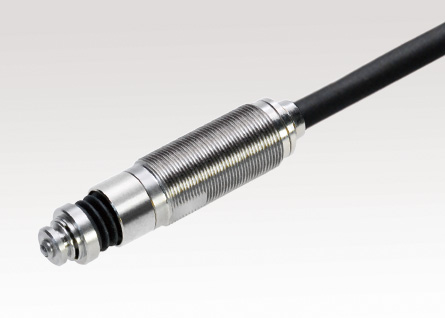

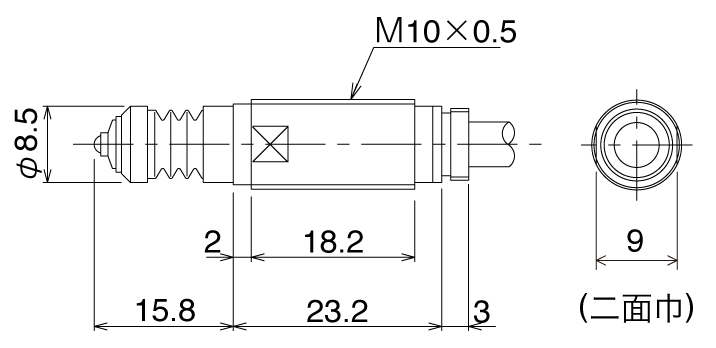

| 標準形式 | P10DB-A |
| 接点構造 | 接点形 |
| 動作形態 | B:NC |
| IP規格・保護構造 | IP67 |
| LED有無 | LED無し |
| 繰返し精度 | 0.5μm |
| 応差(mm) | 0 |
| 全長 | 42mm |
| 外径 | M10×0.5 |
| 先端の形状 | R形状 |
| コンタクト形状 | 軸 φ8.5 端面S φ2 |
| ストローク | 3mm |
| 動作までの距離 | なし |
| 当て方 | 直進 |
| 接触力 | 1N |
| 性能 | 防水防塵(IP67) |
| ケース材質 | SUS303 |
| コンタクト材質 | 超硬合金 |
| 軸受け・タイプ | メタル軸受け |
| ケーブルタイプ | キャブタイヤ |
| ケーブル詳細 | 長さ3m 耐油性2芯φ5 引張り強度30N |
| ケーブル方向 | ストレート |
| AWG | 30 |
| 標準付属品 | ナット2個 |
| 接点精度寿命 | 300万回 |
| 使用温度範囲 | ０℃~80℃ 氷結ないこと |
| 温度ドリフト | 自己発熱による 温度ドリフトなし |
| 振動 | 10~55Hz 複振幅1.5 X、Y、Z各方向 |
| 衝撃 | 300㎨ X、Y、Z各方向 |
| 接点定格 | DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下)。LED付の場合、LEDに10mA以上 の電流が流れないよう電流制限が必要です。 |
高精度MT-タッチスイッチ
アンプ不要でレンジ0.5µｍの繰返し精度。IP67で悪環境に強い
精度と耐久性においてスイッチ最上位モデル。
水・油・クーラント、切粉が飛び散る悪環境下での精密位置決めが実現。
モノタロウ・ミスミですぐに購入に可能！
高精度 MTタッチスイッチの一部ラインナップはモノタロウ・ミスミから即購入できます。
・モノタロウ
・ミスミ
その他オプション、カスタマイズのご要望は お気軽にお問い合わせください。
