ボールプランジャスイッチ

BP060A-F

ボールプランジャスイッチ

BP060A-F

  • 動作形態

    A:NO

  • 接触力

    1N（軸方向）

  • 繰返し精度

    10μm

  • ストローク

    0.8mm

  • 外径

    M6（並目）

  • IP規格・保護構造

    IP40

  • 全長

    32.8mm

  • 標準価格

    ¥3,120

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 BP060A-F
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
全長 32.8mm
外径 M6（並目）
先端の形状 ボールコンタクト
コンタクト形状  端面 Sφ3
ストローク 0.8mm
動作までの距離  0.3mm
当て方  直進・偏角・摺動
接触力  1N（軸方向）
ケース材質 SUS303
コンタクト材質 SUS440 HRC50~
軸受け・タイプ ボールコンタクト
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m　耐油性 2芯φ2.8　引張り強度30N　曲げ半径R7
ケーブル方向  ストレート
標準付属品 六角ナット2個、歯付座金1個
接点精度寿命 300万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

BP060A-F

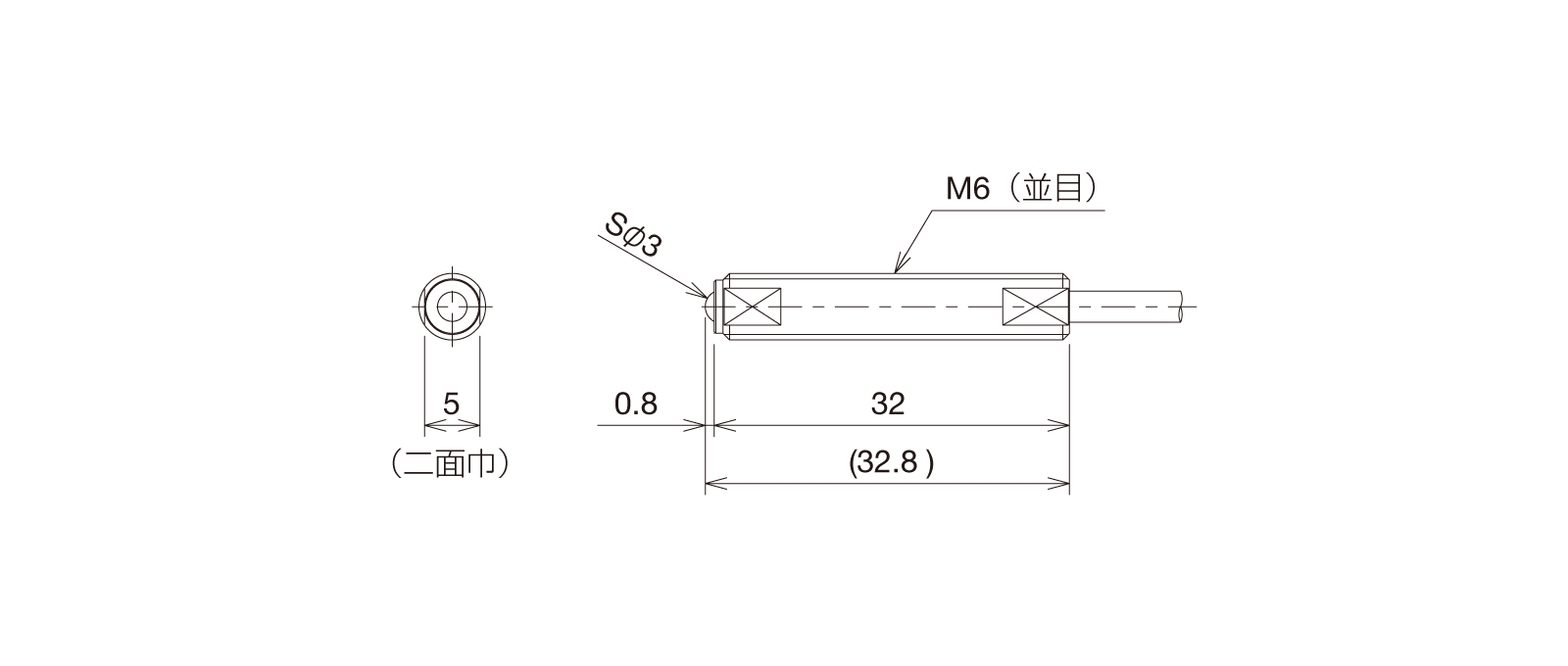

BP060A-Fの外径寸法図1

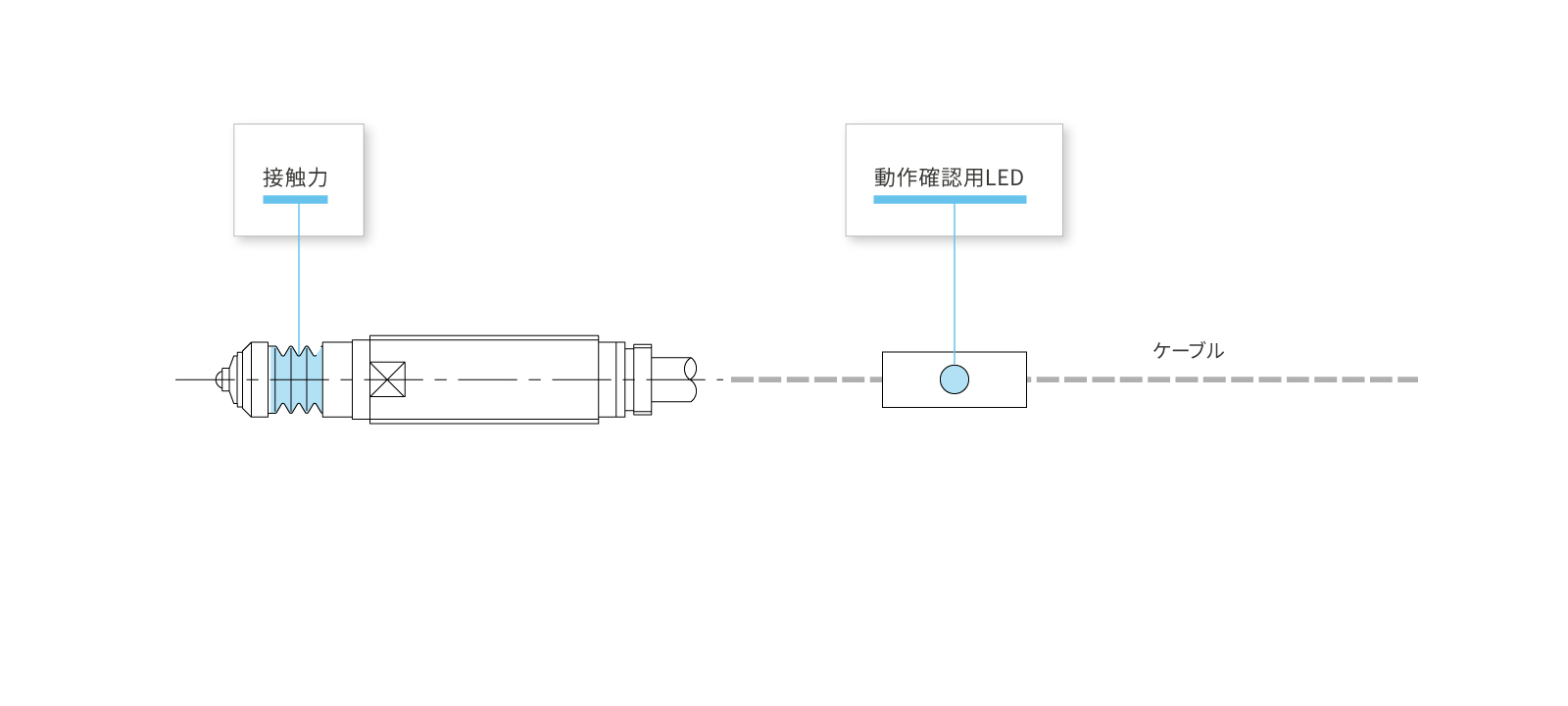

青線部はカスタマイズが可能です。カタログを参照下さい。

BP060A-Fのカスタマイズ
