低接触力スイッチ

CSFN105A

低接触力スイッチ

CSFN105A

  • 動作形態

    A:NO

  • 接触力

    0.1N

  • 繰返し精度

    10μm

  • ストローク

    2mm

  • 外径

    M10×0.5

  • IP規格・保護構造

    IP40

  • 全長

    30mm

  • 標準価格

    ¥3,030

カスタマイズのご相談

証明書発行依頼

標準形式 CSFN105A
接点構造 無接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0.03
全長 30mm
外径 M10×0.5
先端の形状 R形状
コンタクト形状  端面 SR1.5
ストローク 2mm
動作までの距離  約0.4mm
当て方  直進
接触力  0.1N
性能 低接触力(1N以下)
ケース材質 SUS303
コンタクト材質 SUS303
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ3m　耐油性 3芯φ4　引張り強度 30N　曲げ半径R7
ケーブル方向  ストレート
標準付属品 ナット2個
使用温度範囲 ０℃~60℃　氷結ないこと
温度ドリフト 0.03/10~40℃ MAX(無接点形の為）
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
出力容量 DC12V~DC24V 10mA（MAX）抵抗負荷
出力仕様 NPNオープンコレクタ

CSFN105A

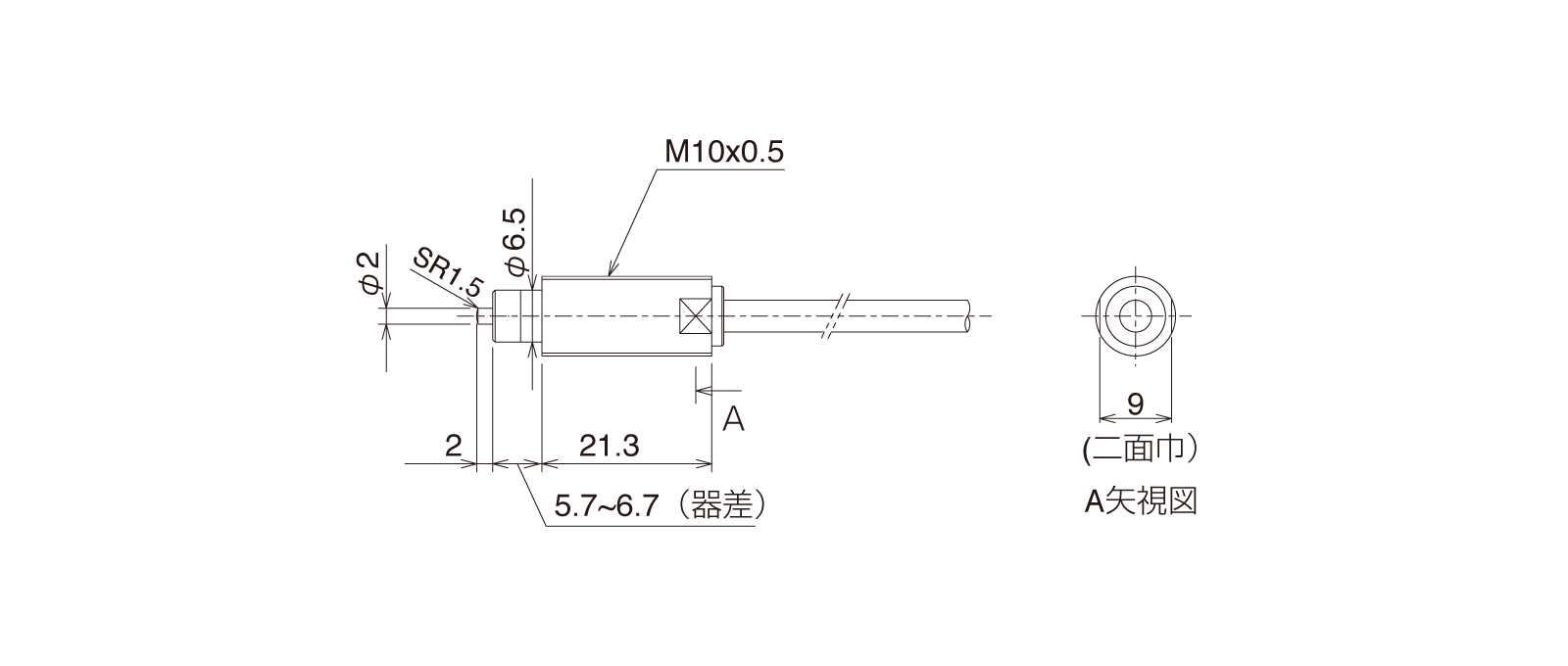

CSFN105Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。

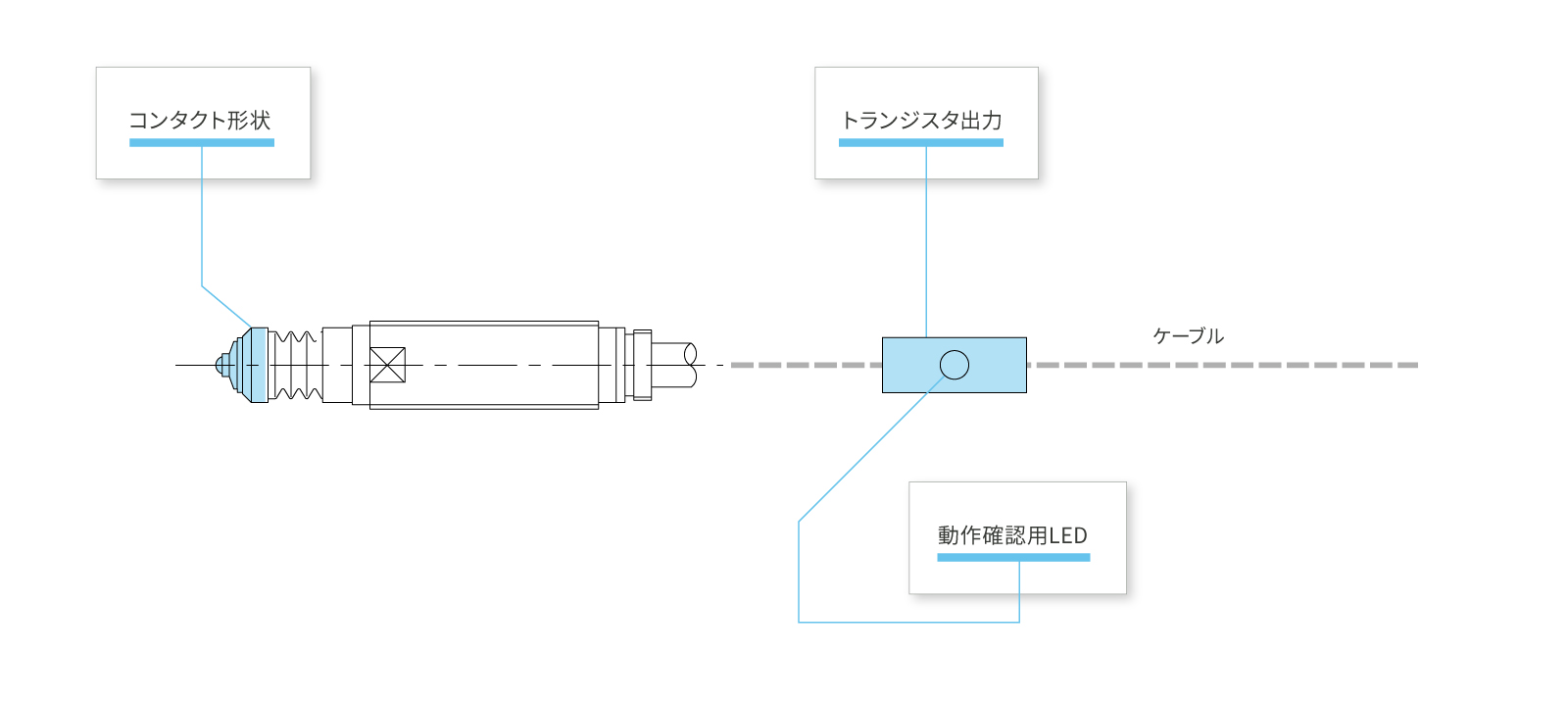

CSFN105Aのカスタマイズ
