CS-タッチスイッチ

CSS80A

CS-タッチスイッチ

CSS80A

  • 動作形態

    A:NO

  • 接触力

    1N

  • 繰返し精度

    5μm

  • ストローク

    2.8mm

  • 外径

    φ8

  • IP規格・保護構造

    IP65

  • 全長

    43.5mm

  • 標準価格

    ¥3,190

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 CSS80A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP65
LED有無  LED無し
繰返し精度 5μm
応差(mm)  0
全長 43.5mm
外径 φ8
先端の形状 R形状
コンタクト形状  軸 φ3.5 端面SR3
ストローク 2.8mm
動作までの距離  約0.3mm
当て方  直進
接触力  1N
ケース材質 SUS303
コンタクト材質 SUS焼入 HRC50
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ3m　耐油性2芯φ2.8　引張り強度30N　曲げ半径R7
ケーブル方向  ストレート
接点精度寿命 1000万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

CSS80A

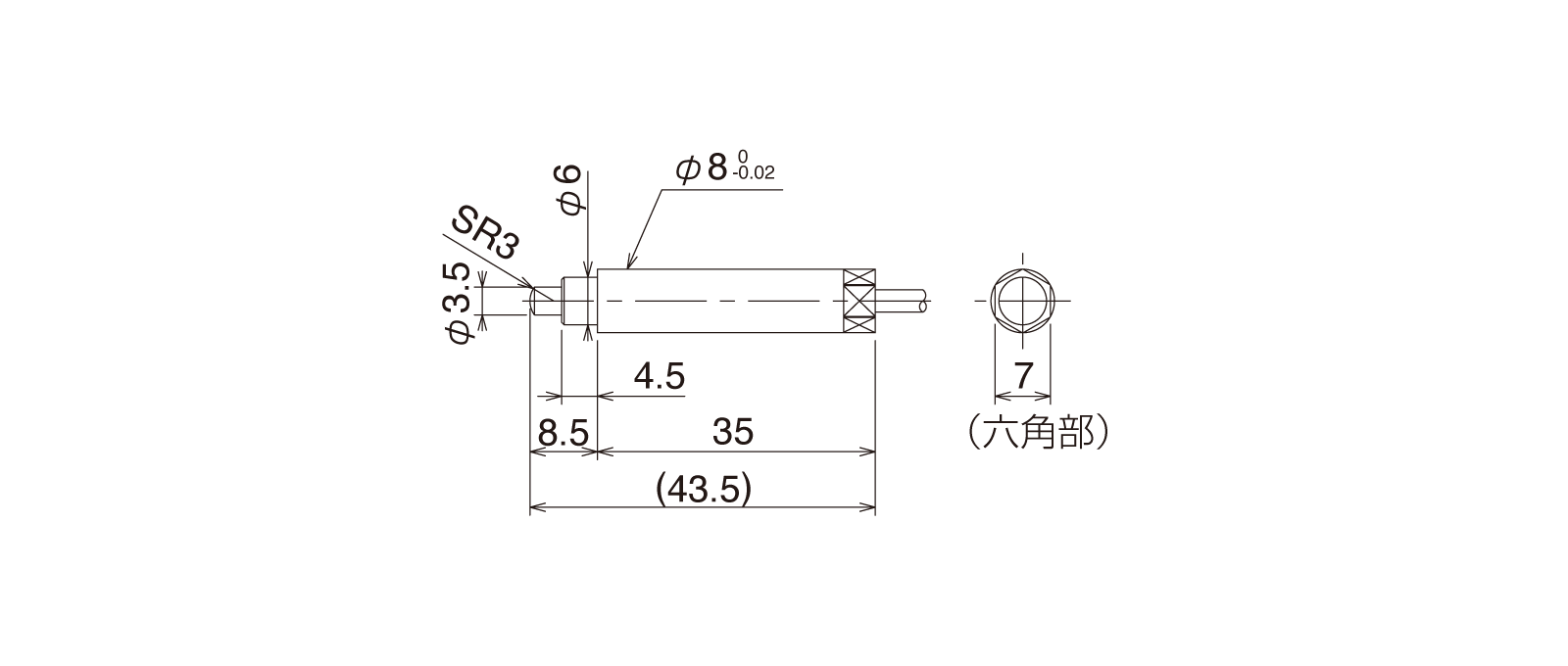

CSS80Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
