高真空度クラス対応形スイッチ

GN-PT5M3A

高真空度クラス対応形スイッチ

GN-PT5M3A

  • 動作形態

    A:NO

  • 接触力

    0.5N

  • 繰返し精度

    3μm

  • ストローク

    1.5mm

  • 外径

    M5×0.5

  • IP規格・保護構造

    IP40

  • 全長

    21.5mm

  • 標準価格

    ¥19,360

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 GN-PT5M3A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 3μm
応差(mm)  0
対応真空度 10-5Pa
ベーキング許容温度 120℃
全長 21.5mm
外径 M5×0.5
先端の形状 R形状
コンタクト形状  端面 SR2
ストローク 1.5mm
動作までの距離  約0.3mm
当て方  直進
接触力  0.5N
性能 真空対応(低アウトガス）
ケース材質 SUS304
コンタクト材質 PEEK
軸受け・タイプ メタル軸受け
ケーブルタイプ バラ線
ケーブル詳細 長さ0.5m　PTFEバラ線　AWG30相当
ケーブル方向  ストレート
AWG 30
標準付属品 ナット2個
接点精度寿命 300万回
使用温度範囲 ０℃~120℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

GN-PT5M3A

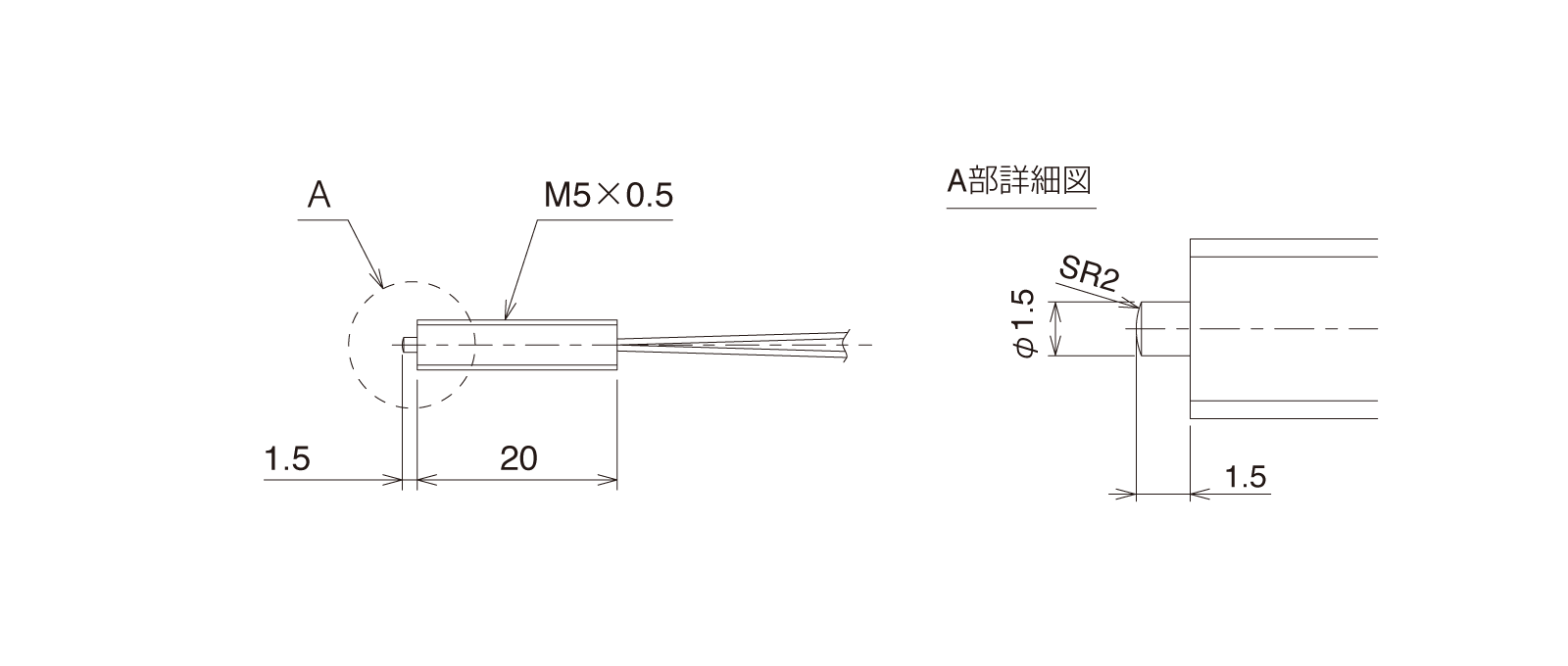

GN-PT5M3Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
