耐熱形スイッチ

HT-BP060A

耐熱形スイッチ

HT-BP060A

  • 動作形態

    A:NO

  • 接触力

    min 6N max 13N

  • 繰返し精度

    10μm

  • ストローク

    0.8mm

  • 外径

    M6（並目）

  • IP規格・保護構造

    IP40

  • 全長

    47.8mm

  • 標準価格

    ¥14,410

カスタマイズのご相談

証明書発行依頼

標準形式 HT-BP060A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
全長 47.8mm
外径 M6（並目）
先端の形状 ボールコンタクト
コンタクト形状  端面 Sφ3
ストローク 0.8mm
動作までの距離  端面より0.5mm
当て方  直進・偏角・摺動
接触力  min 6N max 13N
性能 耐熱(上限200℃）
ケース材質 SUS303
コンタクト材質 SUS HRC
軸受け・タイプ ボールコンタクト
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m　耐熱性 2芯φ2.8 　引張り強度30N 曲げ半径R28 　AWG24相当
ケーブル方向  ストレート
AWG 24
標準付属品 ナット2個 M6（並目）歯付座金1個
接点精度寿命 300万回
使用温度範囲 0℃~200℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

HT-BP060A

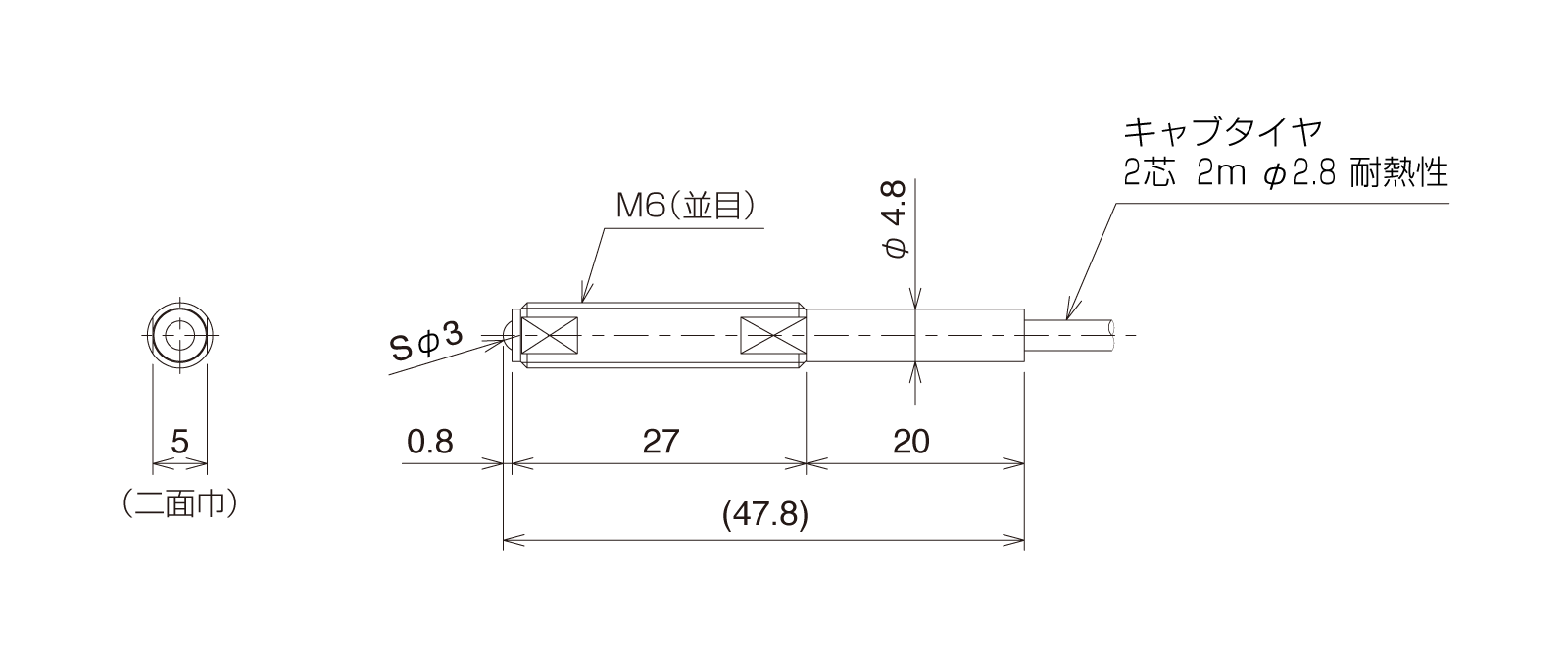

HT-BP060Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
