耐熱形スイッチ

HT-CS067A

耐熱形スイッチ

HT-CS067A

  • 動作形態

    A:NO

  • 接触力

    1N

  • 繰返し精度

    10μm

  • ストローク

    2.8mm

  • 外径

    M6×0.75

  • IP規格・保護構造

    IP65

  • 全長

    45.5mm

  • 標準価格

    ¥15,730

カスタマイズのご相談

証明書発行依頼

標準形式 HT-CS067A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP65
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
全長 45.5mm
外径 M6×0.75
先端の形状 R形状
コンタクト形状  軸 φ2 端面SR1.5
ストローク 2.8mm
動作までの距離  約0.3mm
当て方  直進
接触力  1N
性能 耐熱(上限200℃）
ケース材質 SUS303
コンタクト材質 SUS HRC
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m　耐熱性 2芯φ2.8 　引張り強度30N 曲げ半径R28 　AWG24相当
ケーブル方向  ストレート
AWG 24
標準付属品 ナット2個 M6×0.75
接点精度寿命 300万回
使用温度範囲 0℃~200℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

HT-CS067A

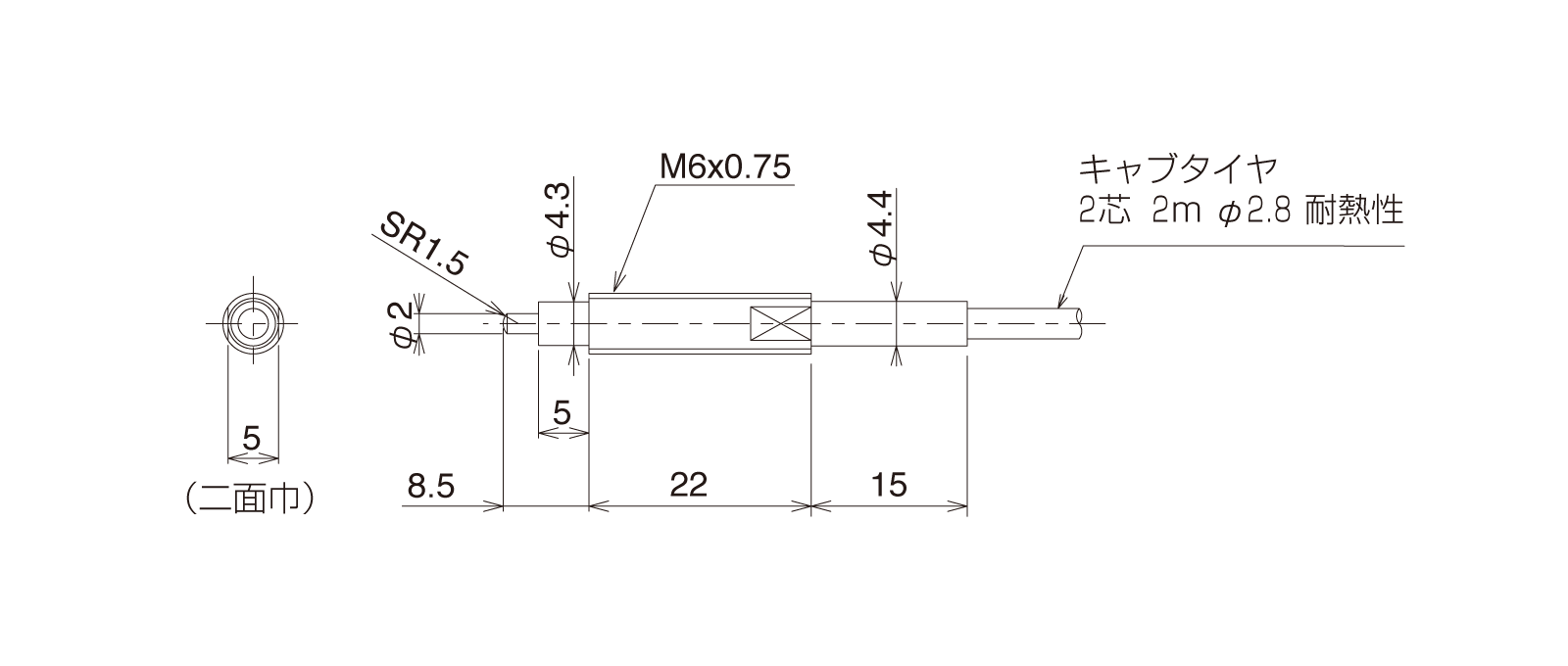

HT-CS067Aの外径寸法図1

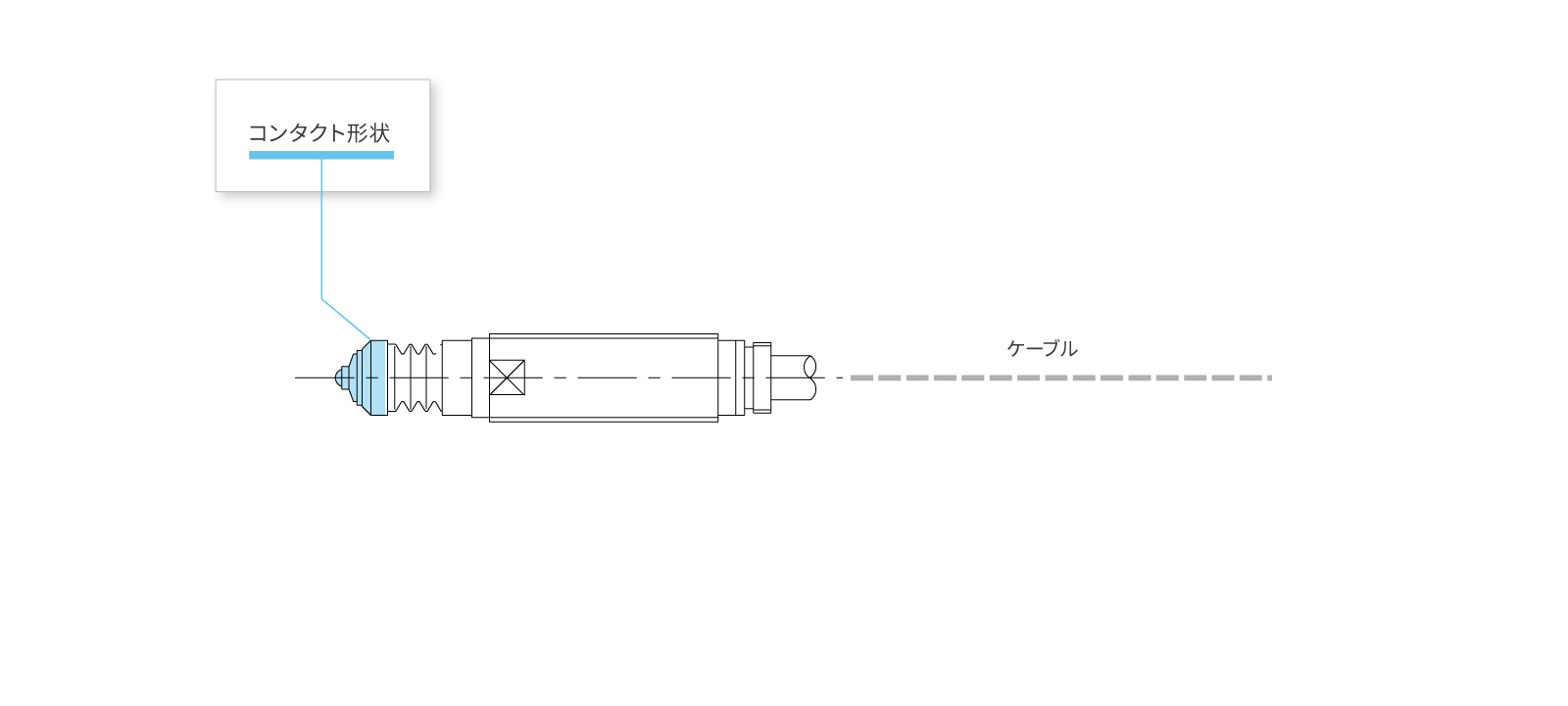

青線部はカスタマイズが可能です。カタログを参照下さい。

HT-CS067Aのカスタマイズ
