高精度MT-タッチスイッチ

P11EDB-DU

高精度MT-タッチスイッチ

P11EDB-DU

  • 動作形態

    B:NC

  • 接触力

    1.5N

  • 繰返し精度

    0.5μm

  • ストローク

    5mm

  • 外径

    寸法図をご確認ください

  • IP規格・保護構造

    IP67

  • 全長

    38mm

  • 標準価格

    ¥11,220

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 P11EDB-DU
接点構造 接点形
動作形態 B:NC
IP規格・保護構造  IP67
LED有無  LED無し
繰返し精度 0.5μm
応差(mm)  0
全長 38mm
外径 寸法図をご確認ください
先端の形状 平面形状
取付穴 2-φ4.6
コンタクト形状  φ５平面超硬
ストローク 5mm
動作までの距離  なし
当て方  直進
接触力  1.5N
性能 防水防塵(IP67)
ケース材質 A2017
コンタクト材質 超硬合金
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ3m　耐油性2芯φ5　引張り強度30N　曲げ半径R7
ケーブル方向  ストレート
AWG 30
接点精度寿命 300万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

P11EDB-DU

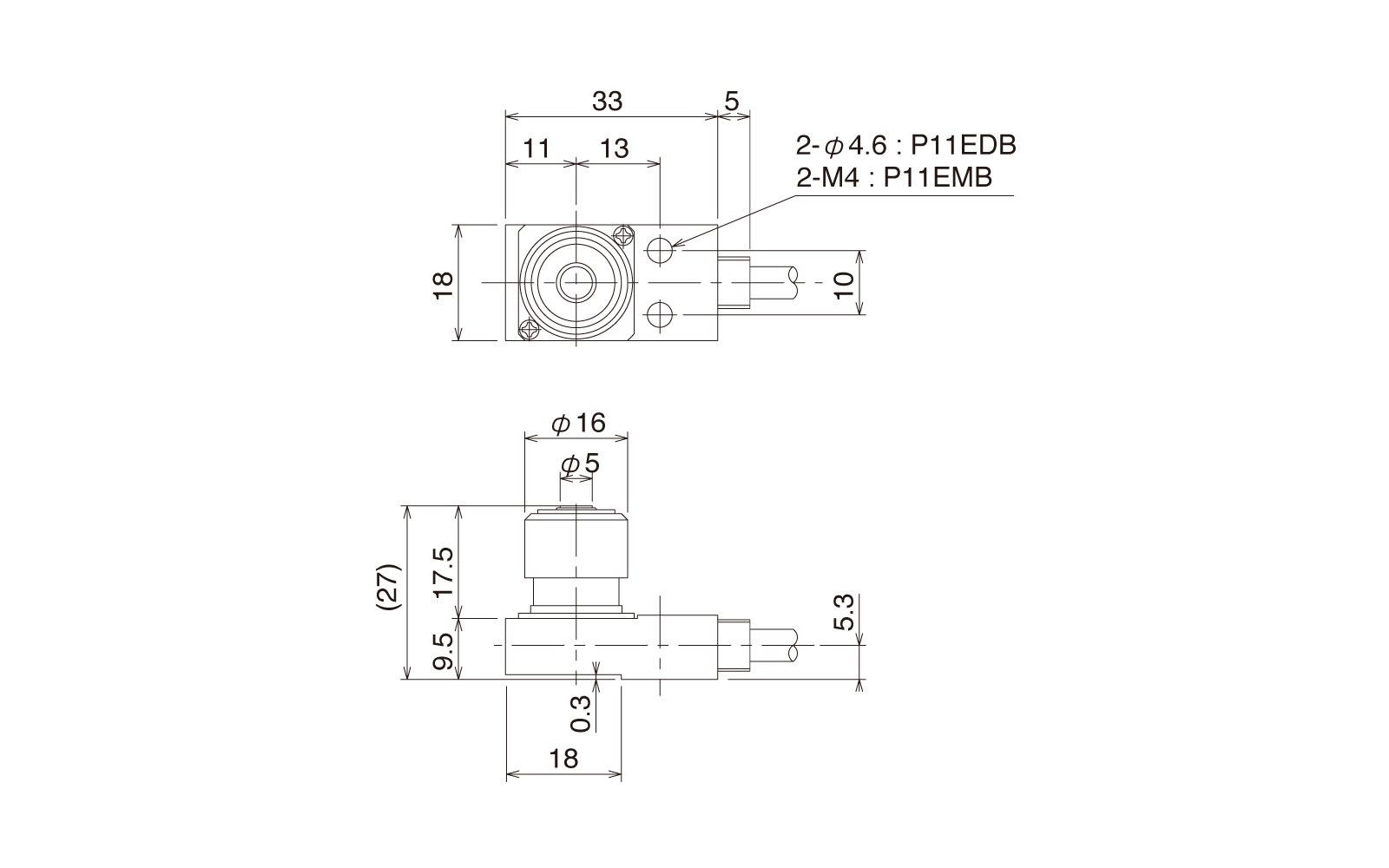

P11EDB-DUの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
