高精度MT-タッチスイッチ

P12DLB-A

高精度MT-タッチスイッチ

P12DLB-A

  • 動作形態

    B:NC

  • 接触力

    1N

  • 繰返し精度

    0.5μm

  • ストローク

    10mm

  • 外径

    10×18×39

  • IP規格・保護構造

    IP67

  • 全長

    66mm

  • 標準価格

    ¥12,430

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 P12DLB-A
接点構造 接点形
動作形態 B:NC
IP規格・保護構造  IP67
LED有無  LED無し
繰返し精度 0.5μm
応差(mm)  0
全長 66mm
外径 10×18×39
先端の形状 R形状
コンタクト形状  軸 φ8.5 端面Sφ2
ストローク 10mm
動作までの距離  なし
当て方  直進
接触力  1N
性能 防水防塵(IP67)
ケース材質 BsBM+Niメッキ
コンタクト材質 超硬合金
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ3m　耐油性2芯φ5　引張り強度30N
ケーブル方向  ストレート
AWG 30
接点精度寿命 300万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

P12DLB-A

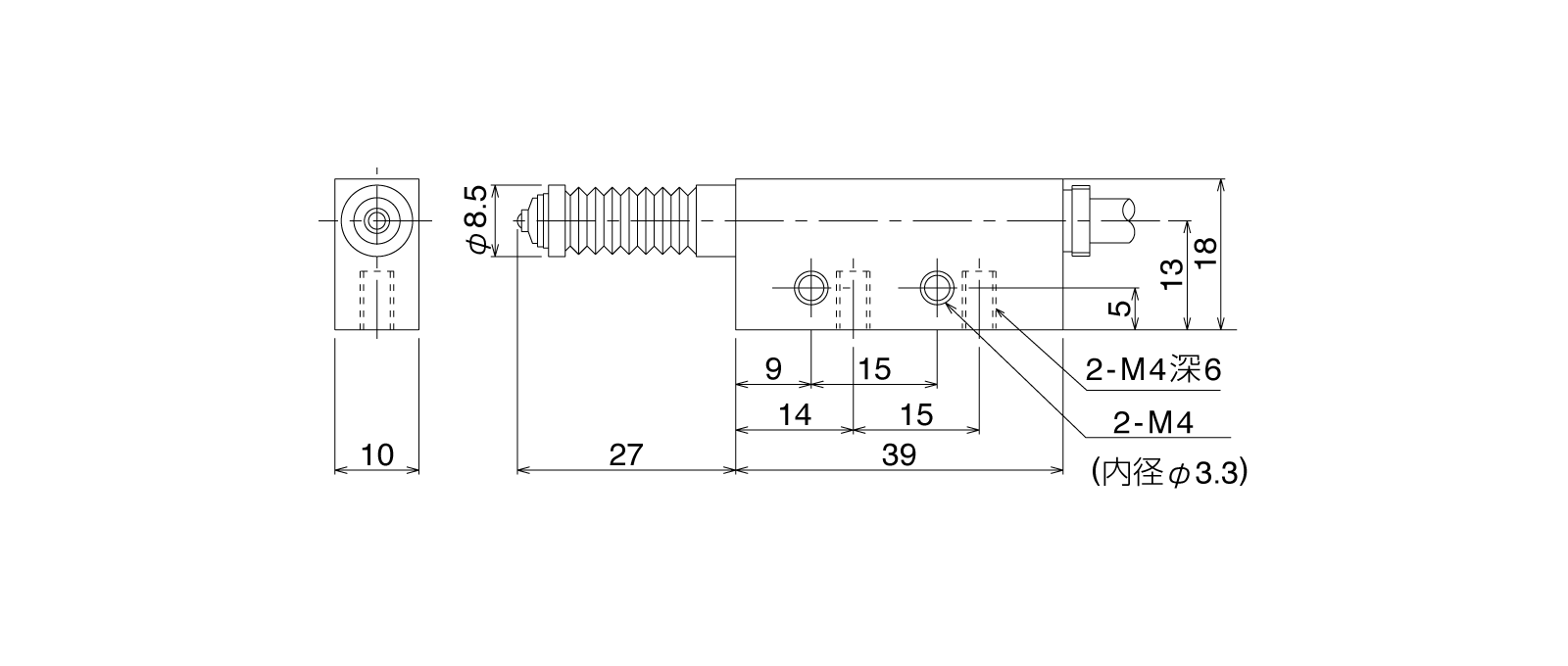

P12DLB-Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
