超小形高精度PT-タッチスイッチ

PT5S1WB

超小形高精度PT-タッチスイッチ

PT5S1WB

  • 動作形態

    B:NC

  • 接触力

    0.5N

  • 繰返し精度

    1μm

  • ストローク

    1.5mm

  • 外径

    φ5

  • IP規格・保護構造

    IP40

  • 全長

    18.5mm

  • 標準価格

    ¥6,050

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 PT5S1WB
接点構造 接点形
動作形態 B:NC
IP規格・保護構造  IP40
LED有無  LED無し
繰返し精度 1μm
応差(mm)  0
全長 18.5mm
外径 φ5
先端の形状 R形状
コンタクト形状  軸 φ1.5 端面SR2
ストローク 1.5mm
動作までの距離  なし
当て方  直進
接触力  0.5N
ケース材質 SUS303
コンタクト材質 SUS HRC45
軸受け・タイプ メタル軸受け
ケーブルタイプ バラ線
ケーブル詳細 長さ0.5m バラ線2本　耐油性φ0.6　引張り強度15Ｎ
ケーブル方向  ストレート
標準付属品 外径ネジ形：ナット2個
接点精度寿命 300万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

PT5S1WB

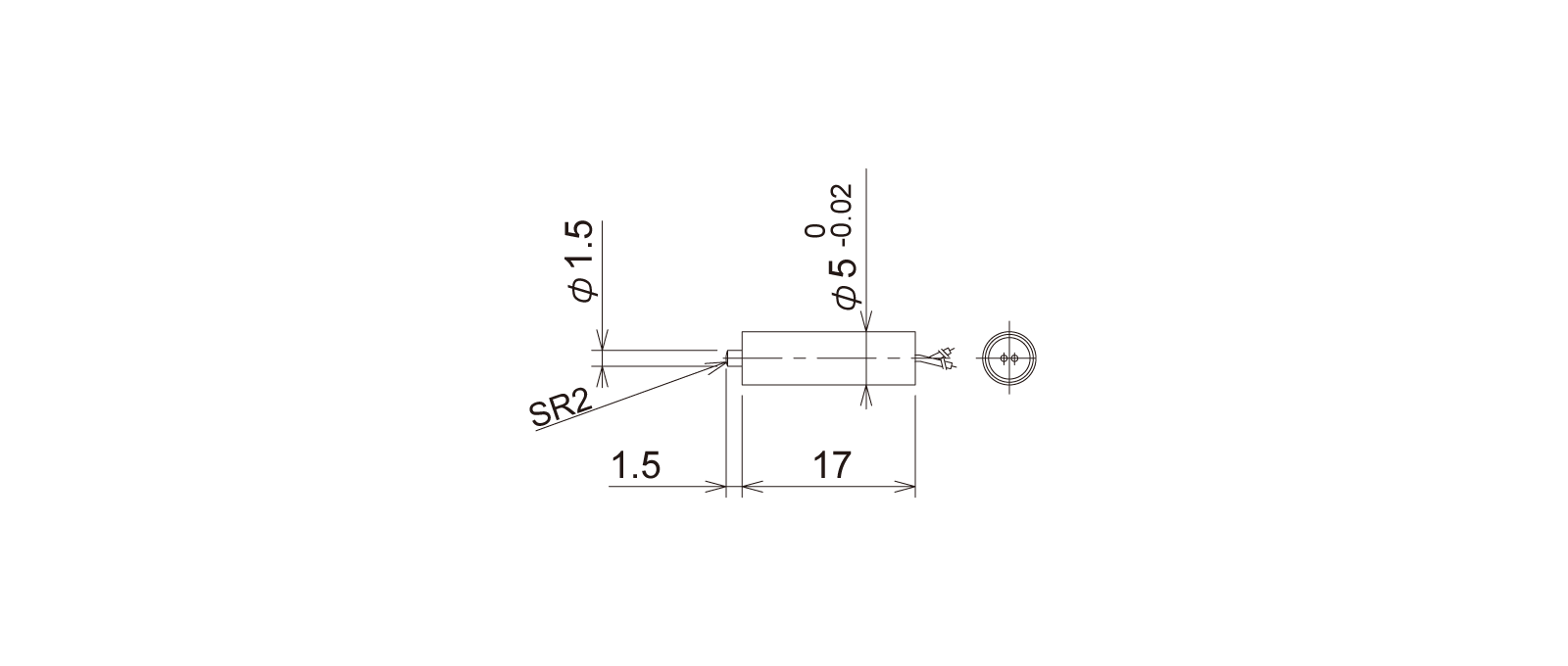

PT5S1WBの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
