超小形高精度PT-タッチスイッチ

PTP5S1CB

超小形高精度PT-タッチスイッチ

PTP5S1CB

  • 動作形態

    B:NC

  • 接触力

    0.8N

  • 繰返し精度

    1μm

  • ストローク

    1.5mm

  • 外径

    φ5

  • IP規格・保護構造

    IP67

  • 全長

    25mm

  • 標準価格

    ¥7,150

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 PTP5S1CB
接点構造 接点形
動作形態 B:NC
IP規格・保護構造  IP67
LED有無  LED無し
繰返し精度 1μm
応差(mm)  0
全長 25mm
外径 φ5
先端の形状 R形状
コンタクト形状  軸 φ1.5 端面SR2
ストローク 1.5mm
動作までの距離  なし
当て方  直進
接触力  0.8N
性能 防水防塵(IP67)
ケース材質 SUS303
コンタクト材質 SUS HRC45
軸受け・タイプ メタル軸受け
ケーブルタイプ キャブタイヤ
ケーブル詳細 長さ2m　耐油性2芯φ2.8　引張り強度30N　曲げ半径R7
ケーブル方向  ストレート
標準付属品 外径ネジ形：ナット2個
接点精度寿命 300万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

PTP5S1CB

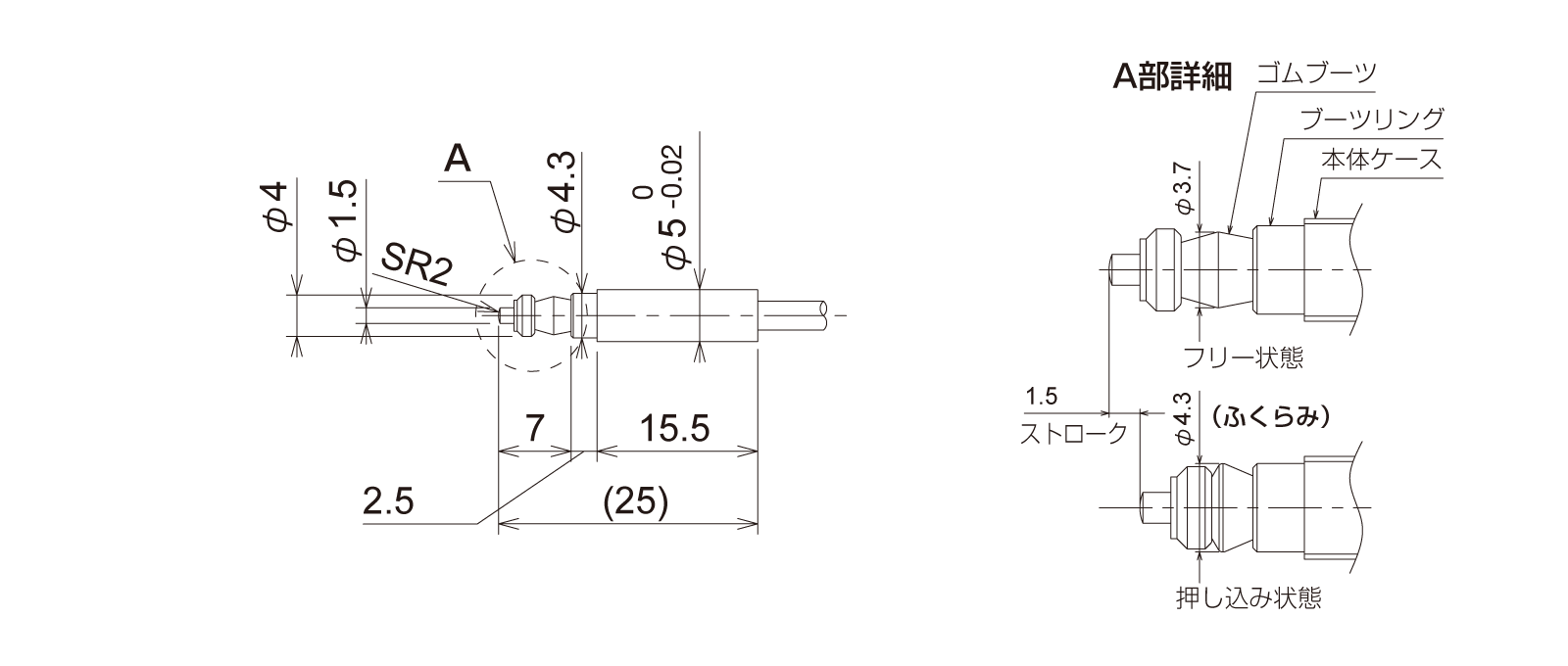

PTP5S1CBの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
