ミニストッパスイッチ

STM35A

ミニストッパスイッチ

STM35A

  • 動作形態

    A:NO

  • 接触力

    0.8N

  • 繰返し精度

    10μm

  • ストローク

    0.5mm

  • 外径

    M10×0.75

  • IP規格・保護構造

    IP44

  • 全長

    11.53mm

  • 標準価格

    ¥2,880

VONAで買う
カスタマイズのご相談

証明書発行依頼

標準形式 STM35A
接点構造 接点形
動作形態 A:NO
IP規格・保護構造  IP44
LED有無  LED無し
繰返し精度 10μm
応差(mm)  0
耐静荷重(N) 1,500
耐衝撃エネルギー(J) 0.2
全長 11.53mm
外径 M10×0.75
先端の形状 ボールコンタクト
コンタクト形状  端面 Sφ3
ストローク 0.5mm
動作までの距離  ストロークのほぼ中央
当て方  直進・偏角
接触力  0.8N
ケース材質 SUS HRC45
コンタクト材質 SUS HRC50~
軸受け・タイプ ボールコンタクト
ケーブルタイプ バラ線
ケーブル詳細 長さ0.5m　バラ線2本　耐油性φ0.6　引張り強度15N
ケーブル方向  ストレート
標準付属品 スパナ、ナット1個
接点精度寿命 1000万回
使用温度範囲 ０℃~80℃　氷結ないこと
温度ドリフト 自己発熱による温度ドリフトなし
振動 10~55Hz　複振幅1.5　X、Y、Z各方向
衝撃 300㎨　X、Y、Z各方向
接点定格 DC5V〜DC24V 定常電流10mA以下(突入電流 20mA以下) 　LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。

STM35A

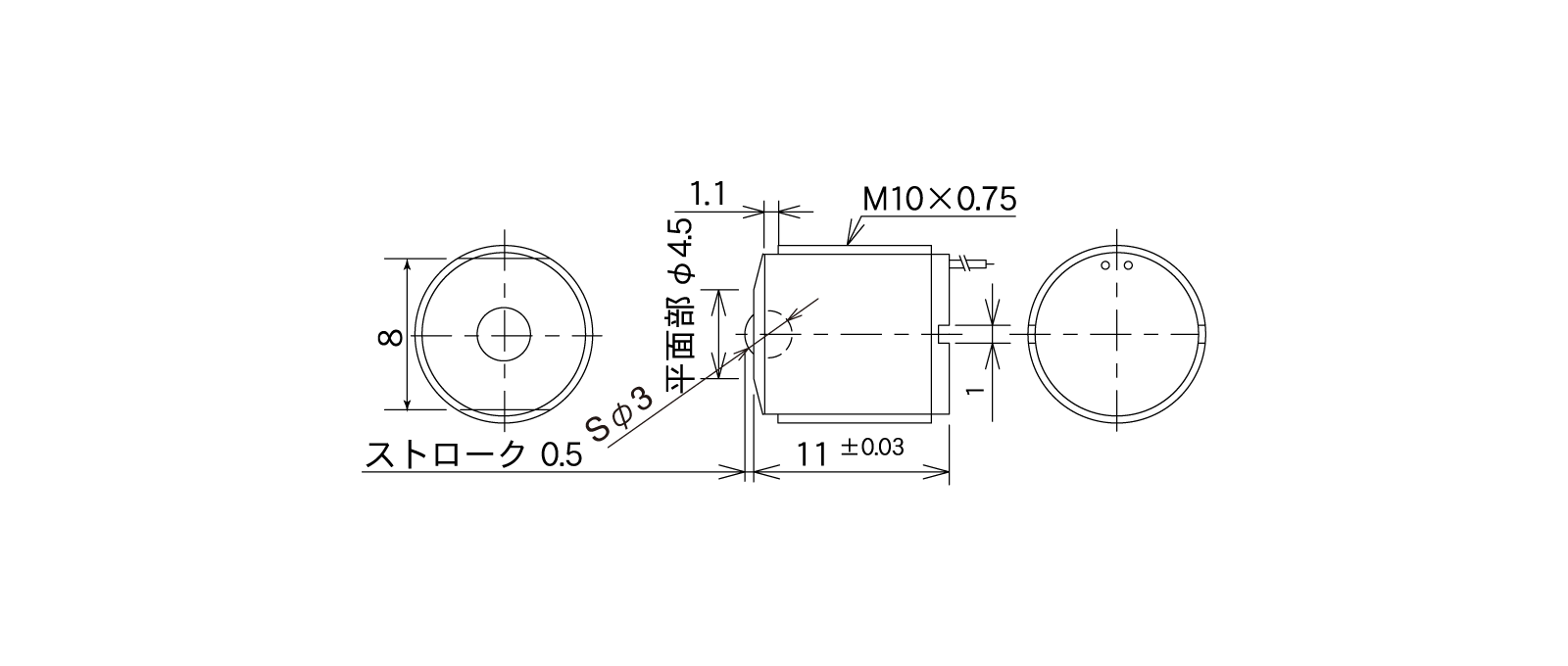

STM35Aの外径寸法図1

青線部はカスタマイズが可能です。カタログを参照下さい。
